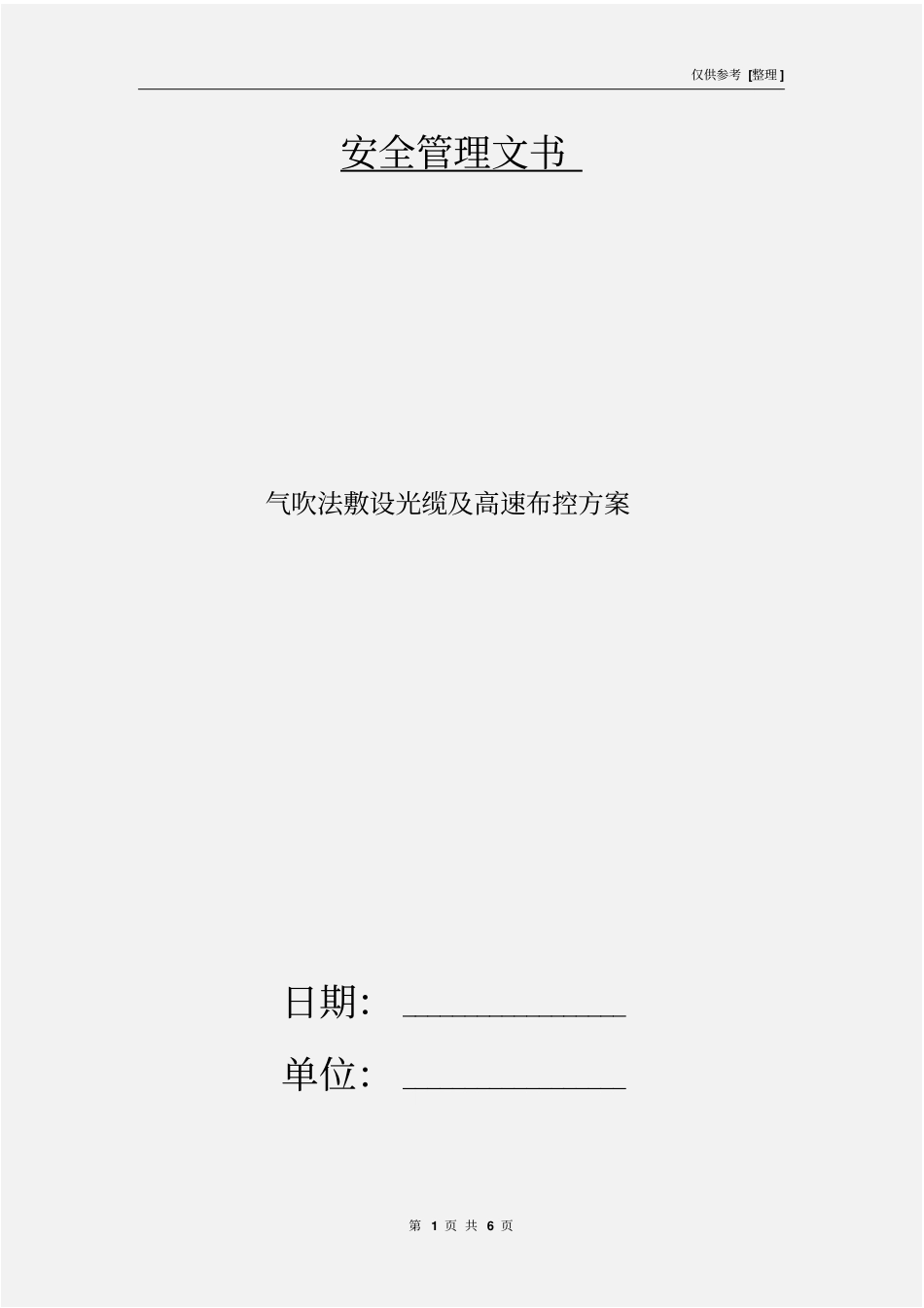

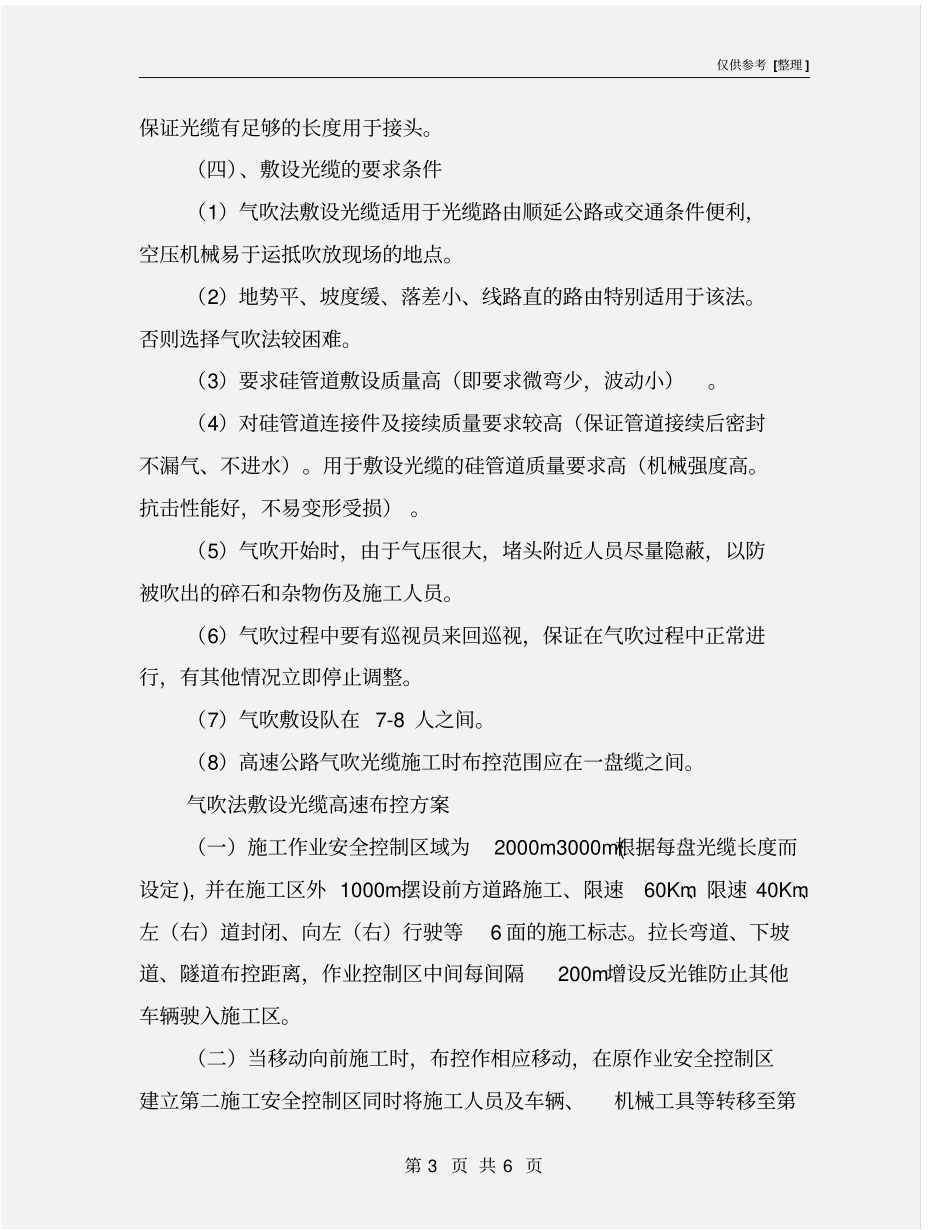

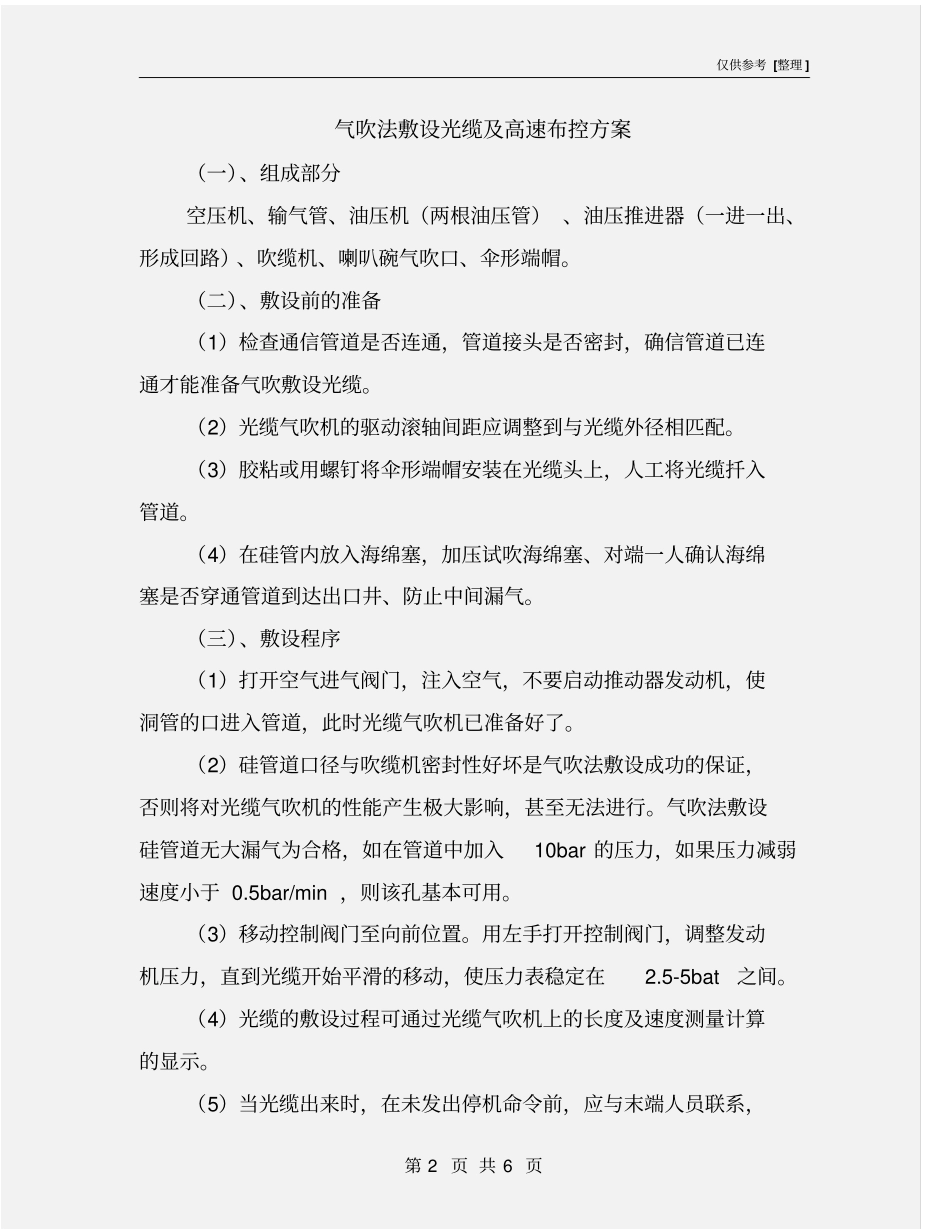

仅供参考 [整理 ] 第 1 页 共 6 页安全管理文书气吹法敷设光缆及高速布控方案日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 6 页气吹法敷设光缆及高速布控方案（一）、组成部分空压机、输气管、油压机（两根油压管） 、油压推进器（一进一出、形成回路）、吹缆机、喇叭碗气吹口、伞形端帽。（二）、敷设前的准备（1）检查通信管道是否连通，管道接头是否密封，确信管道已连通才能准备气吹敷设光缆。（2）光缆气吹机的驱动滚轴间距应调整到与光缆外径相匹配。（3）胶粘或用螺钉将伞形端帽安装在光缆头上，人工将光缆扦入管道。（4）在硅管内放入海绵塞，加压试吹海绵塞、对端一人确认海绵塞是否穿通管道到达出口井、防止中间漏气。（三）、敷设程序（1）打开空气进气阀门，注入空气，不要启动推动器发动机，使洞管的口进入管道，此时光缆气吹机已准备好了。（2）硅管道口径与吹缆机密封性好坏是气吹法敷设成功的保证，否则将对光缆气吹机的性能产生极大影响，甚至无法进行。气吹法敷设硅管道无大漏气为合格，如在管道中加入10bar 的压力，如果压力减弱速度小于 0.5bar/min ，则该孔基本可用。（3）移动控制阀门至向前位置。用左手打开控制阀门，调整发动机压力，直到光缆开始平滑的移动，使压力表稳定在2.5-5bat之间。（4）光缆的敷设过程可通过光缆气吹机上的长度及速度测量计算的显示。（5）当光缆出来时，在未发出停机命令前，应与末端人员联系，仅供参考 [整理 ] 第 3 页 共 6 页保证光缆有足够的长度用于接头。（四）、敷设光缆的要求条件（1）气吹法敷设光缆适用于光缆路由顺延公路或交通条件便利，空压机械易于运抵吹放现场的地点。（2）地势平、坡度缓、落差小、线路直的路由特别适用于该法。否则选择气吹法较困难。（3）要求硅管道敷设质量高（即要求微弯少，波动小）。（4）对硅管道连接件及接续质量要求较高（保证管道接续后密封不漏气、不进水）。用于敷设光缆的硅管道质量要求高（机械强度高。抗击性能好，不易变形受损） 。（5）气吹开始时，由于气压很大，堵头附近人员尽量隐蔽，以防被吹出的碎石和杂物伤及施工人员。（6）气吹过程中要有巡视员来回巡视，保证在气吹过程中正常进行，有其他情况立即停止调整。（7）气吹敷设队在 7-8 人之间。（8）高速公路气吹光缆施工时布控范围应在一盘缆之间。气吹法敷设光缆高速布控方案（一）施工作业安全控制区域为2000m3...
