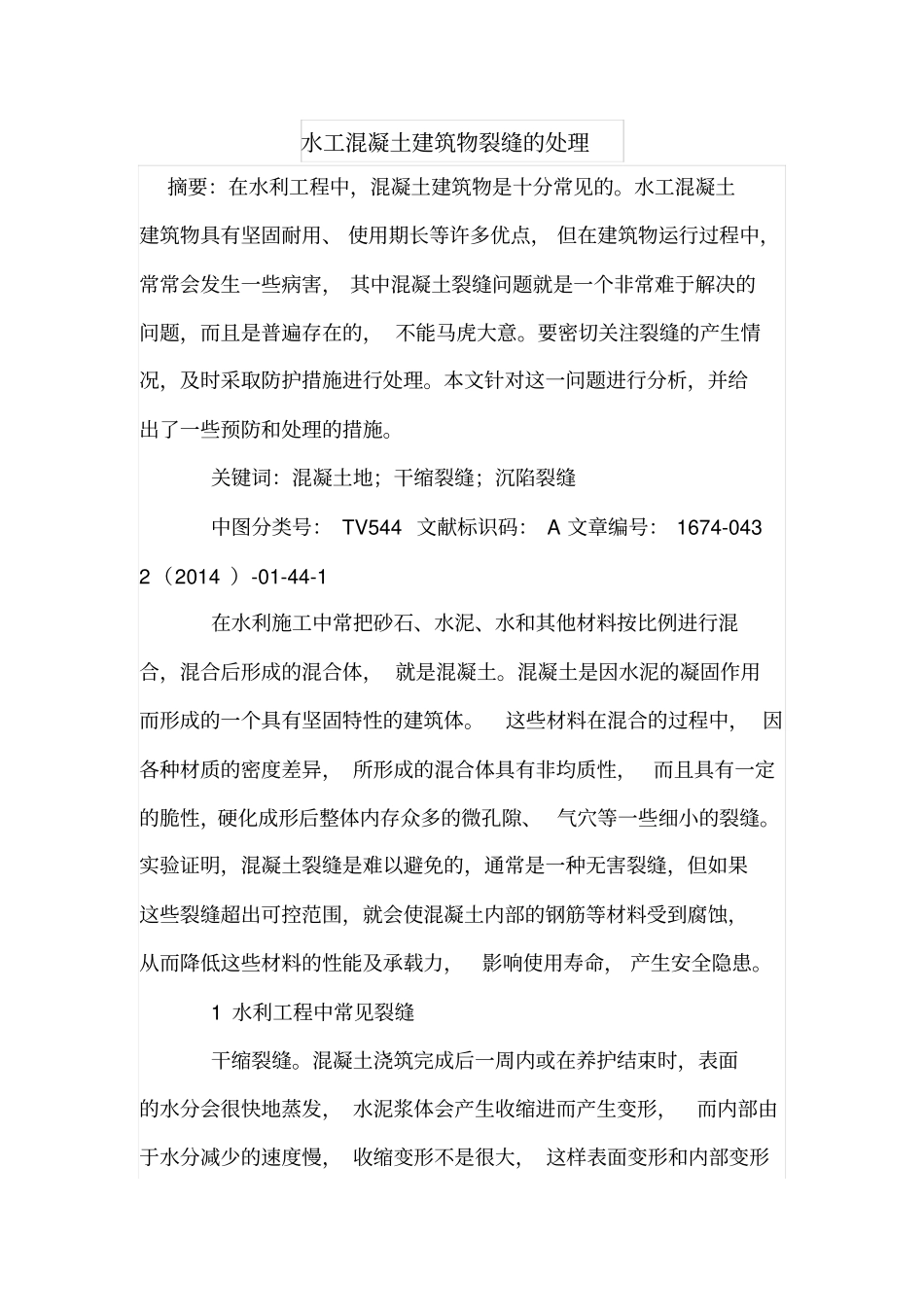

水工混凝土建筑物裂缝的处理摘要：在水利工程中，混凝土建筑物是十分常见的。水工混凝土建筑物具有坚固耐用、 使用期长等许多优点， 但在建筑物运行过程中，常常会发生一些病害， 其中混凝土裂缝问题就是一个非常难于解决的问题，而且是普遍存在的， 不能马虎大意。要密切关注裂缝的产生情况，及时采取防护措施进行处理。本文针对这一问题进行分析，并给出了一些预防和处理的措施。关键词：混凝土地；干缩裂缝；沉陷裂缝中图分类号： TV544 文献标识码： A 文章编号： 1674-0432（2014 ）-01-44-1 在水利施工中常把砂石、水泥、水和其他材料按比例进行混合，混合后形成的混合体， 就是混凝土。混凝土是因水泥的凝固作用而形成的一个具有坚固特性的建筑体。这些材料在混合的过程中， 因各种材质的密度差异， 所形成的混合体具有非均质性，而且具有一定的脆性，硬化成形后整体内存众多的微孔隙、 气穴等一些细小的裂缝。实验证明，混凝土裂缝是难以避免的，通常是一种无害裂缝，但如果这些裂缝超出可控范围，就会使混凝土内部的钢筋等材料受到腐蚀，从而降低这些材料的性能及承载力，影响使用寿命， 产生安全隐患。1 水利工程中常见裂缝干缩裂缝。混凝土浇筑完成后一周内或在养护结束时，表面的水分会很快地蒸发， 水泥浆体会产生收缩进而产生变形，而内部由于水分减少的速度慢， 收缩变形不是很大， 这样表面变形和内部变形不同步，而相互产生制约， 内外产生了具有一定强度的拉应力，拉应力的作用会使得混凝土表面产生裂缝，这些裂缝一般相对细小， 多为平行线状或网状浅细裂缝。 这种裂缝降低混凝土的抗渗性，引起内部钢筋的锈蚀， 从而影响混凝土的使用寿命，而且淹没在水中的建筑物会因水的压力而产生水力劈裂，导致承载力下降，存在安全隐患。水泥的成分、用量及水灰比例、集料和外加剂的用量、性质等因素都是混凝土干缩裂缝产生的主要原因。塑性收缩裂缝。混凝土在终凝前，如遇到高温或大风天气，而混凝土表面又没有加盖防水措施，这时由于混凝土的强度很小或基本为零，表面突然失水，毛细管中产生较大的负压，混凝土体积急剧变小，而混凝土的强度又不足以抵抗这种收缩就会产生一些较大的裂缝。这些裂缝的长短不一， 中间宽两端细，互不连接。短的几十厘米，长的达两三米，宽度达 1～5 毫米不等。水灰比、混凝土的凝结时间、环境温度、 风速、相对湿度等是影响混凝土塑性收缩裂缝产生的重要因素。沉陷裂缝。建筑...
