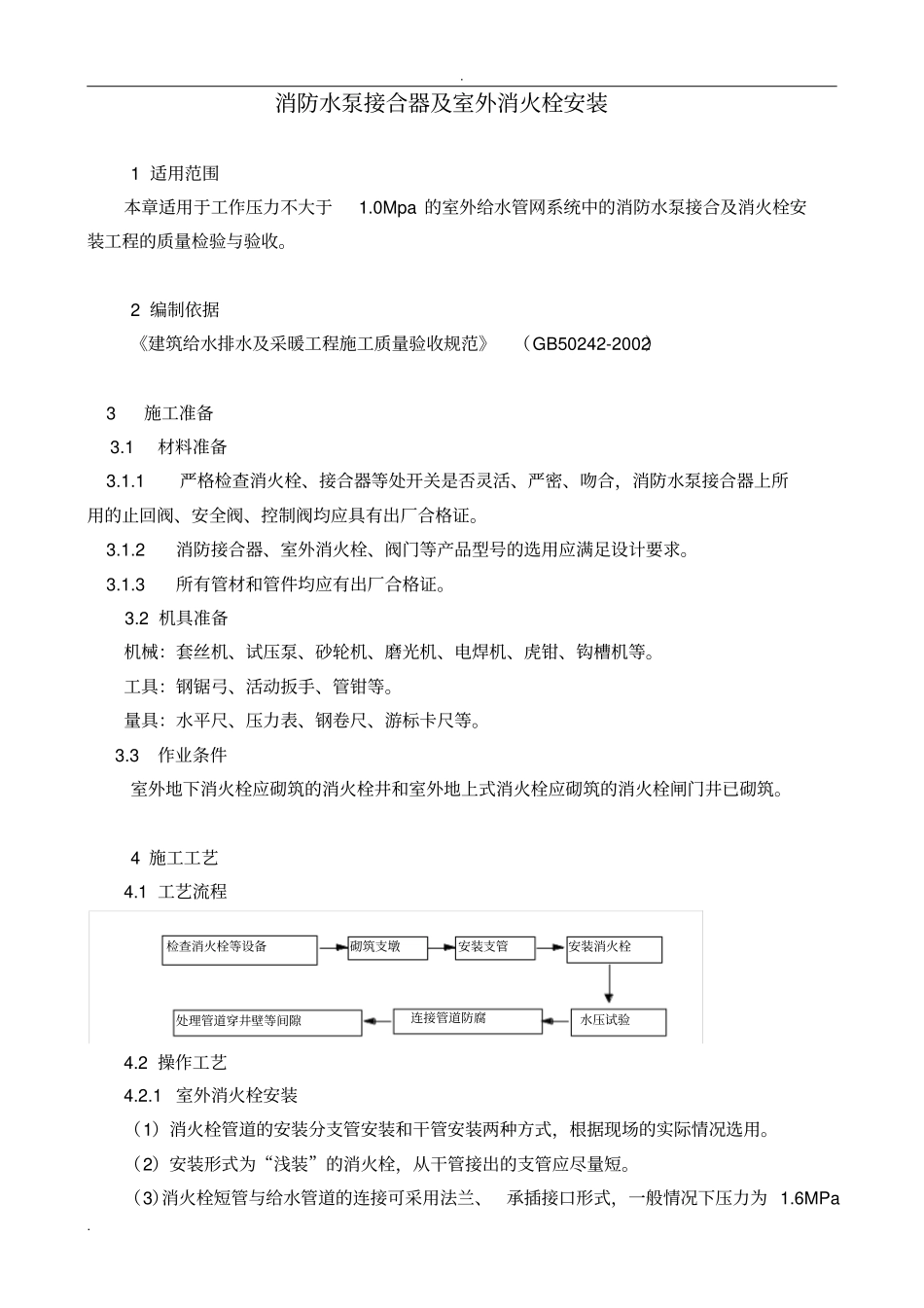

水泵接合器及室外消火栓安装工艺_第1页
1/13
水泵接合器及室外消火栓安装工艺_第2页
2/13
水泵接合器及室外消火栓安装工艺_第3页
3/13
. . 消防水泵接合器及室外消火栓安装1 适用范围本章适用于工作压力不大于1.0Mpa 的室外给水管网系统中的消防水泵接合及消火栓安装工程的质量检验与验收。2 编制依据《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002) 3 施工准备 3.1材料准备 3.1.1严格检查消火栓、接合器等处开关是否灵活、严密、吻合,消防水泵接合器上所用的止回阀、安全阀、控制阀均应具有出厂合格证。 3.1.2消防接合器、室外消火栓、阀门等产品型号的选用应满足设计要求。 3.1.3所有管材和管件均应有出厂合格证。3.2 机具准备机械:套丝机、试压泵、砂轮机、磨光机、电焊机、虎钳、钩槽机等。工具:钢锯弓、活动扳手、管钳等。量具:水平尺、压力表、钢卷尺、游标卡尺等。 3.3作业条件室外地下消火栓应砌筑的消火栓井和室外地上式消火栓应砌筑的消火栓闸门井已砌筑。4 施工工艺4.1 工艺流程检查消火栓等设备砌筑支墩安装支管安装消火栓水压试验连接管道防腐处理管道穿井壁等间隙4.2 操作工艺4.2.1 室外消火栓安装(1)消火栓管道的安装分支管安装和干管安装两种方式,根据现场的实际情况选用。(2)安装形式为“浅装”的消火栓,从干管接出的支管应尽量短。(3)消火栓短管与给水管道的连接可采用法兰、承插接口形式,一般情况下压力为 1.6MPa. . 的采用法兰连接,压力为1.0MPa的采用承插连接。(4)消火栓设有自动放水装置,当内置出水阀门关闭时自动放空消火栓内留存的积水,以防消水栓冻裂。(5)消火栓弯管底座或消火栓三通下设支墩,支墩必须托紧弯管或三通底部。(6)地上式消火栓的放水嘴以下土层,应铺设一层卵石渗水层。(7)埋入土中的管道防腐按图纸设计要求,法兰接口涂沥青冷底子油及沥青漆两道,并用沥青麻布或 0.2mm厚底塑料薄膜包严。4.2.2 消防水泵接合器安装。(1)消防水泵接合器的安装,应与地面垂直,无明显倾斜。(2)地上式接合器的接口中心高度距地700mm、墙壁式水泵接合器的接口中心高度距地1100mm。(3)地下式水泵接合器的接口顶部距井盖底面250~400mm。(4)水泵接合器本体与带座弯管之间,应连接一根长度合适的双法兰短管,该短管用钢管制作,内壁应涂防锈漆,外壁应泖沥青防腐。(5)水泵接合器的带座进水侧,安装控制阀、止回阀、安全阀等组合件,如采用三合一水泵接合器,不需要安装组合件。4.3 水压试验和清洗消火栓和水泵接合器的水压试验和冲洗参照管网水压试验和冲洗。5 质量标准5.1 主控项目(1)...
