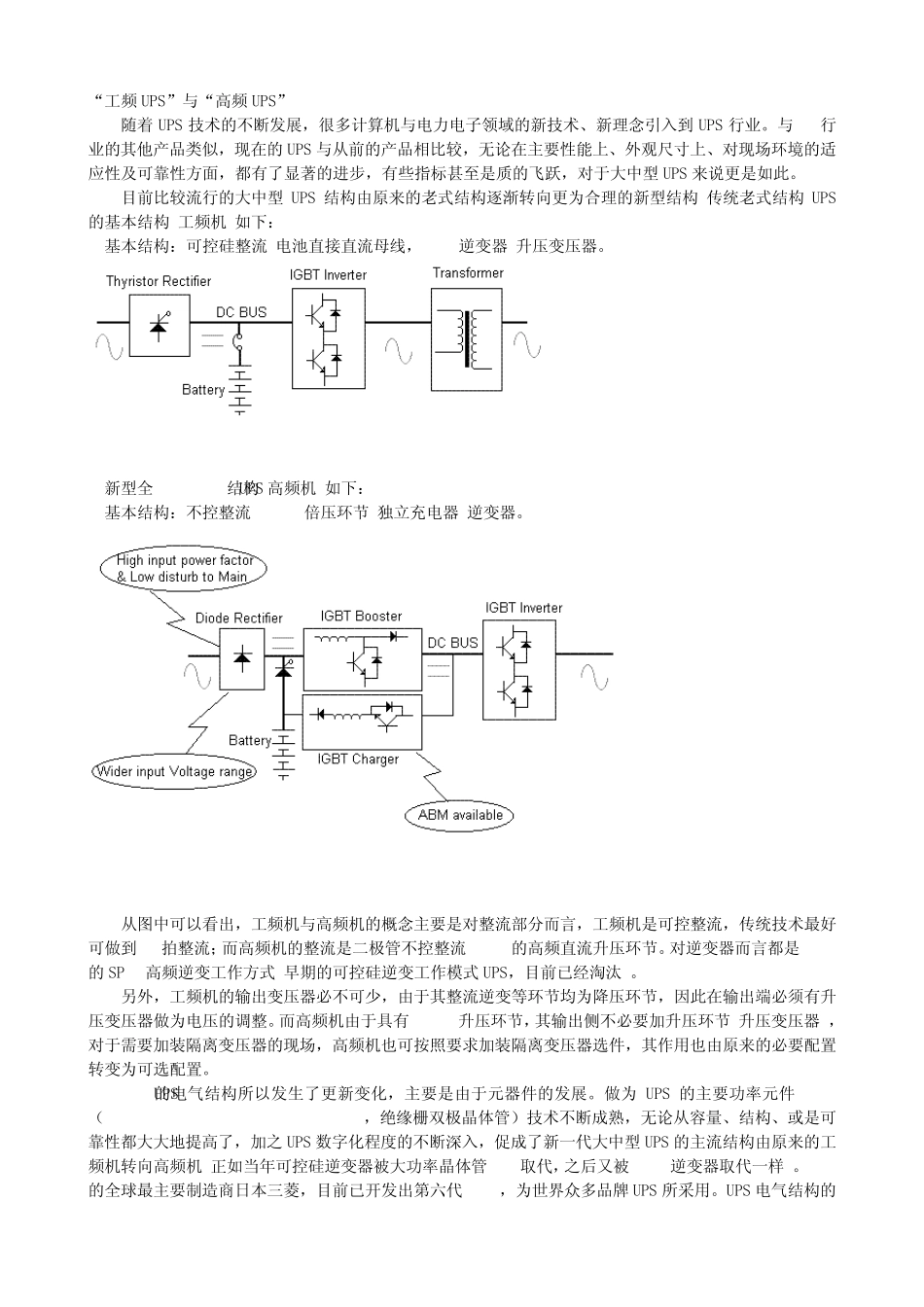

“工频UPS”与“高频UPS”_第1页
1/10

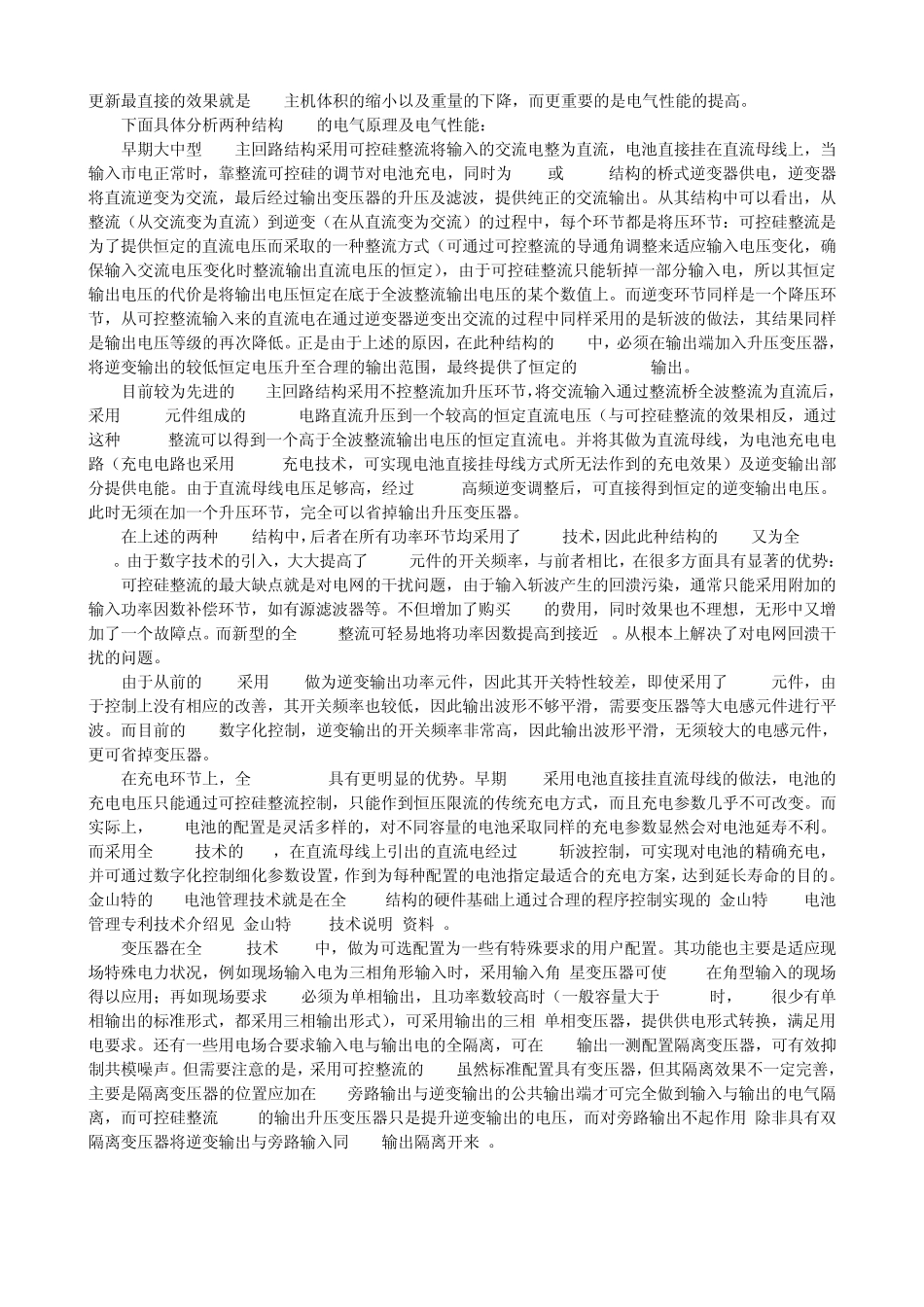

“工频UPS”与“高频UPS”_第2页
2/10
“工频UPS”与“高频UPS”_第3页
3/10
“工频 UPS”与“高频 UPS” 随着 UPS 技术的不断发展,很多计算机与电力电子领域的新技术、新理念引入到 UPS 行业。与 IT行业的其他产品类似,现在的 UPS 与从前的产品相比较,无论在主要性能上、外观尺寸上、对现场环境的适应性及可靠性方面,都有了显著的进步,有些指标甚至是质的飞跃,对于大中型 UPS 来说更是如此。 目前比较流行的大中型 UPS 结构由原来的老式结构逐渐转向更为合理的新型结构,传统老式结构 UPS的基本结构(工频机)如下: 基本结构:可控硅整流+电池直接直流母线,IGBT逆变器+升压变压器。 新型全 IGBT UPS结构(高频机)如下: 基本结构:不控整流+DC/DC倍压环节+独立充电器+逆变器。 从图中可以看出,工频机与高频机的概念主要是对整流部分而言,工频机是可控整流,传统技术最好可做到 12拍整流;而高频机的整流是二极管不控整流+IGBT的高频直流升压环节。对逆变器而言都是 IGBT的 SPWM高频逆变工作方式(早期的可控硅逆变工作模式 UPS,目前已经淘汰)。 另外,工频机的输出变压器必不可少,由于其整流逆变等环节均为降压环节,因此在输出端必须有升压变压器做为电压的调整。而高频机由于具有 DC/DC升压环节,其输出侧不必要加升压环节(升压变压器),对于需要加装隔离变压器的现场,高频机也可按照要求加装隔离变压器选件,其作用也由原来的必要配置转变为可选配置。 UPS的电气结构所以发生了更新变化,主要是由于元器件的发展。做为 UPS 的主要功率元件 IGBT(Insulate Gate Bipolar Transistor,绝缘栅双极晶体管)技术不断成熟,无论从容量、结构、或是可靠性都大大地提高了,加之 UPS 数字化程度的不断深入,促成了新一代大中型 UPS 的主流结构由原来的工频机转向高频机(正如当年可控硅逆变器被大功率晶体管 GTR取代,之后又被 IGBT逆变器取代一样)。IGBT的全球最主要制造商日本三菱,目前已开发出第六代 IGBT,为世界众多品牌 UPS 所采用。UPS 电气结构的更新最直接的效果就是UPS主机体积的缩小以及重量的下降,而更重要的是电气性能的提高。 下面具体分析两种结构 UPS的电气原理及电气性能: 早期大中型 UPS主回路结构采用可控硅整流将输入的交流电整为直流,电池直接挂在直流母线上,当输入市电正常时,靠整流可控硅的调节对电池充电,同时为 GTR或 IGBT结构的桥式逆变器供电,逆变器将直流逆变为交流,最后经过输出变压器的升压及滤波,提供纯正的交流输出。从其结...
