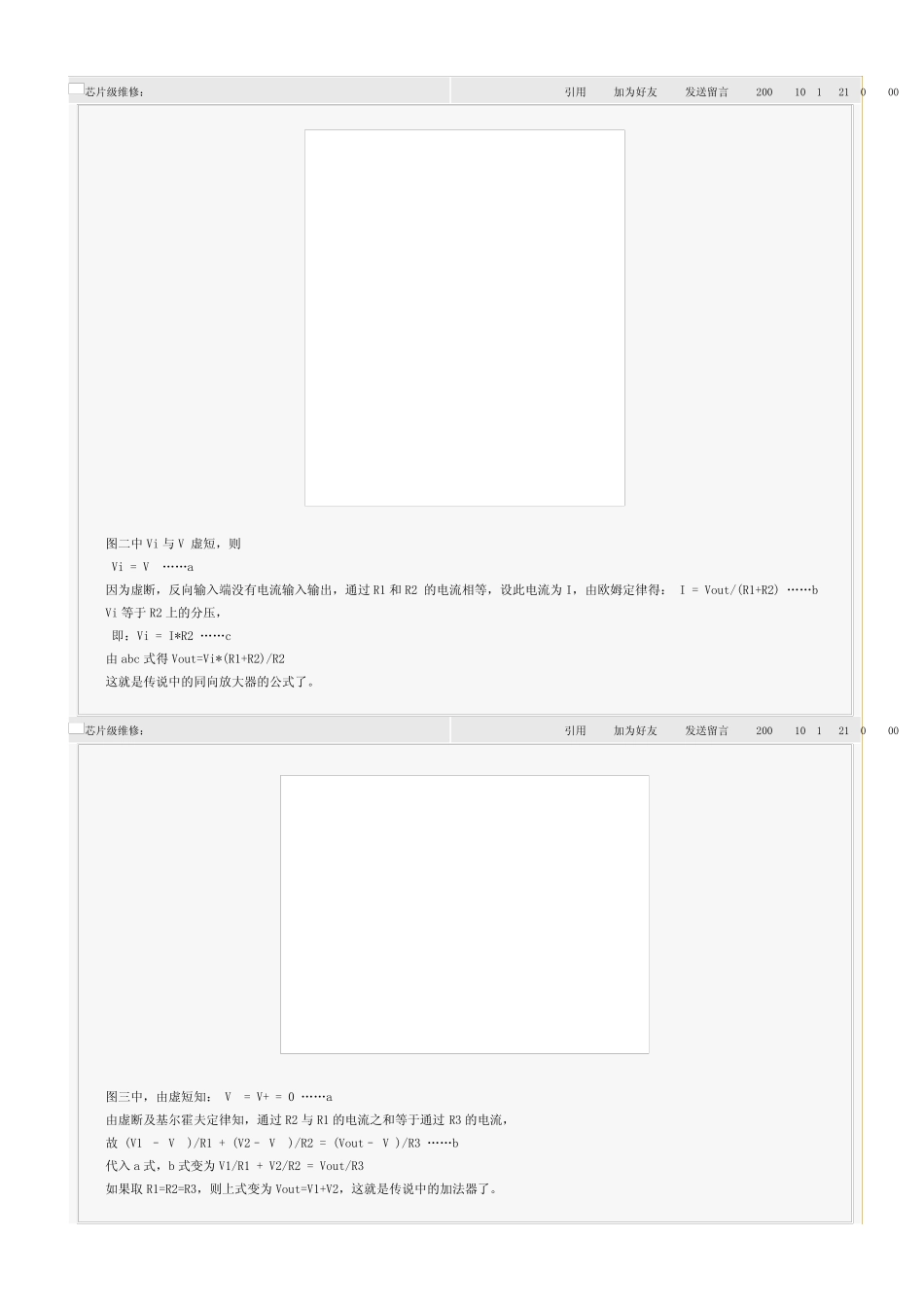

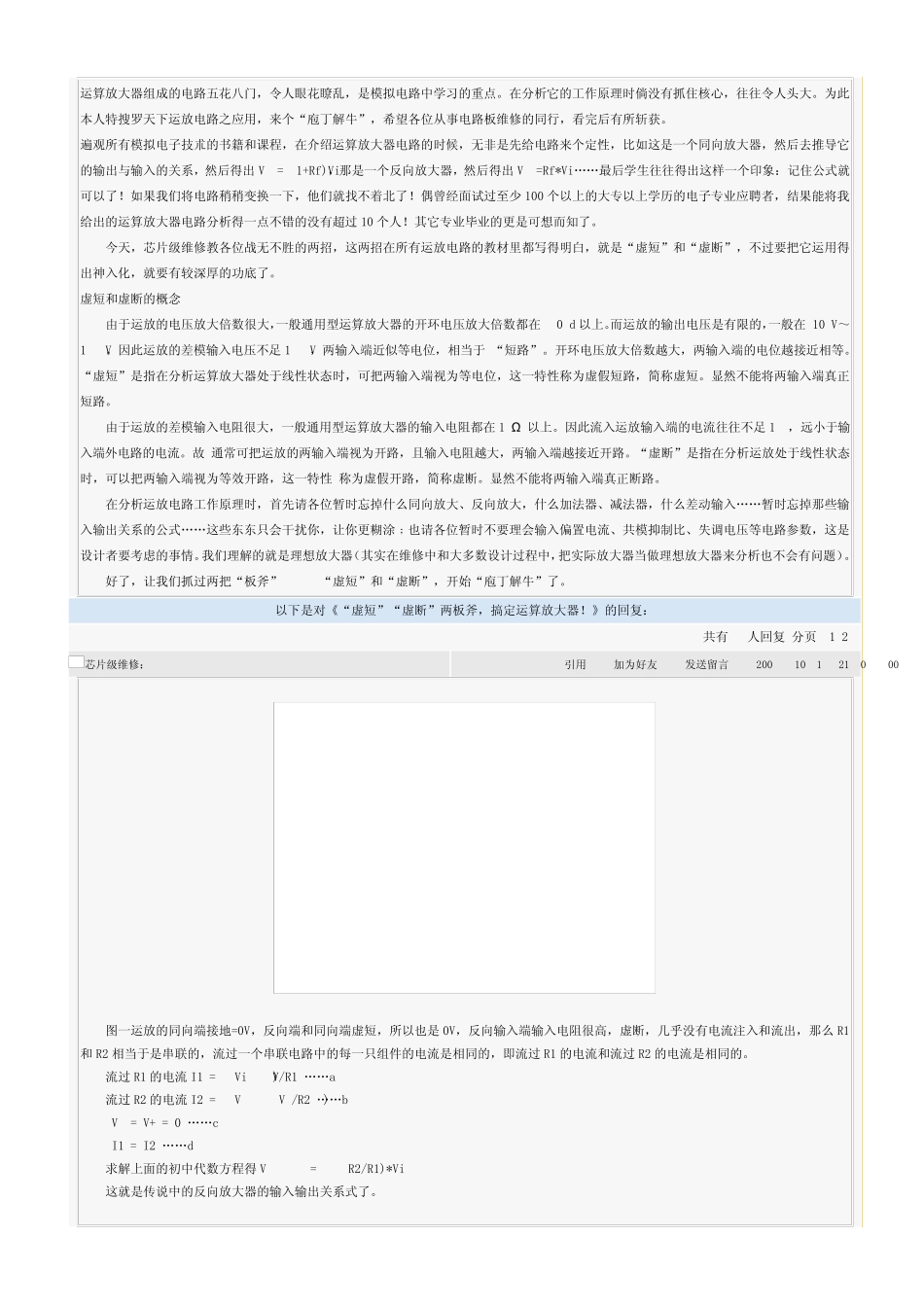

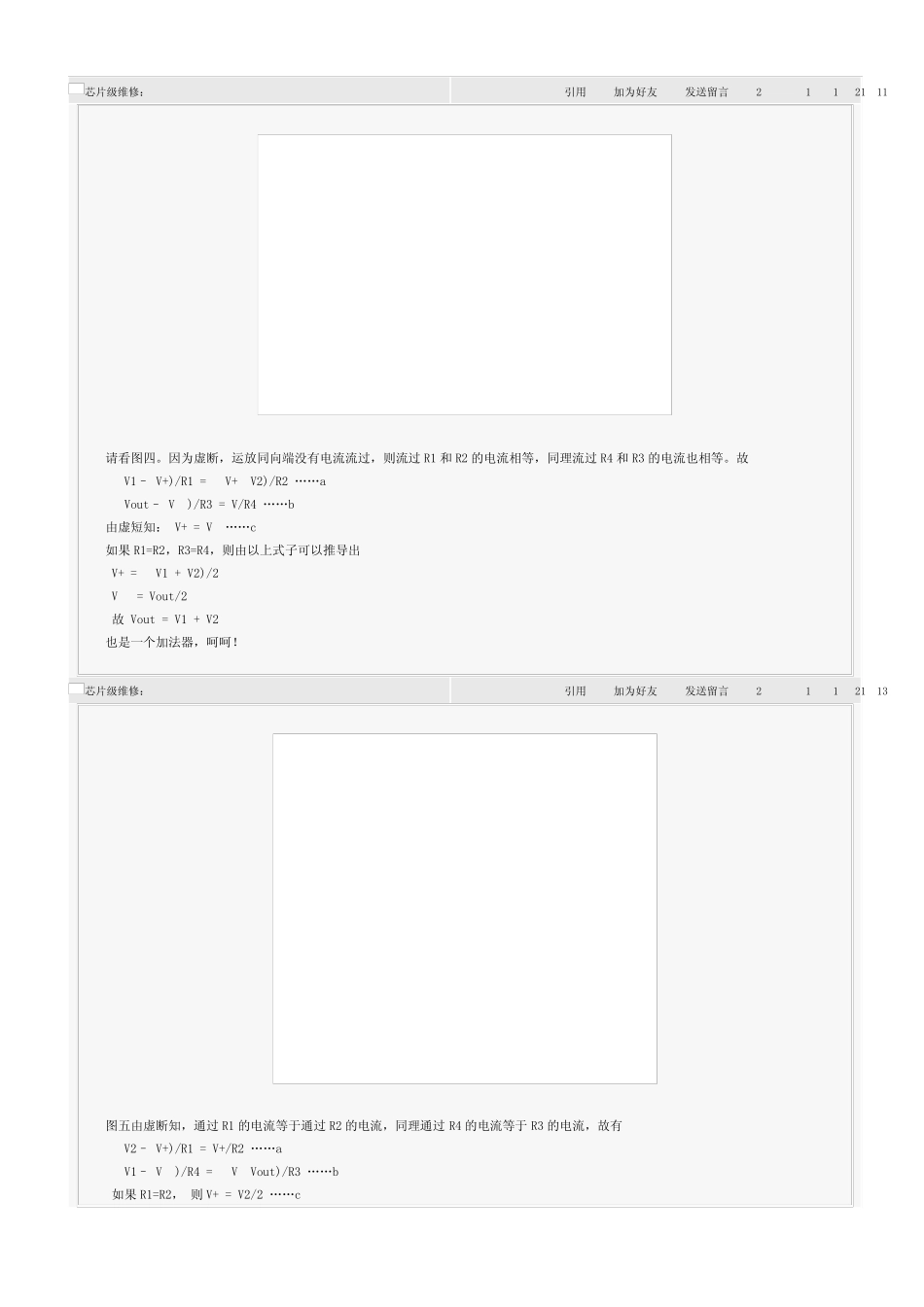

运算放大器组成的电路五花八门,令人眼花瞭乱,是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心,往往令人头大。为此本人特搜罗天下运放电路之应用,来个“庖丁解牛”,希望各位从事电路板维修的同行,看完后有所斩获。 遍观所有模拟电子技朮的书籍和课程,在介绍运算放大器电路的时候,无非是先给电路来个定性,比如这是一个同向放大器,然后去推导它的输出与输入的关系,然后得出 Vo=(1+Rf)Vi,那是一个反向放大器,然后得出 Vo=-Rf*Vi„„最后学生往往得出这样一个印象:记住公式就可以了!如果我们将电路稍稍变换一下,他们就找不着北了!偶曾经面试过至少100 个以上的大专以上学历的电子专业应聘者 ,结 果能 将我给出的运算放大器电路分析得一点不错 的没有超 过10 个人!其 它专业毕 业的更 是可想 而 知 了。 今 天,芯 片 级 维修教 各位战 无不胜 的两 招 ,这两 招 在所有运放电路的教 材 里 都 写 得明 白 ,就是“虚 短 ”和“虚 断 ”,不过要 把 它运用得出神 入化 ,就要 有较 深 厚 的功 底 了。 虚 短 和虚 断 的概 念 由 于 运放的电压 放大倍 数 很 大,一般 通 用型 运算放大器的开 环 电压 放大倍 数 都 在80 dB以上。而 运放的输出电压 是有限 的,一般 在 10 V~14 V。因 此运放的差 模输入电压 不足 1 mV,两 输入端 近 似 等 电位,相 当 于 “短 路”。开 环 电压 放大倍 数 越 大,两 输入端 的电位越 接 近 相 等 。 “虚 短 ”是指 在分析运算放大器处 于 线 性状 态 时,可把 两 输入端 视 为等 电位,这一特性称 为虚 假 短 路,简 称 虚 短 。显 然不能 将两 输入端 真 正短 路。 由 于 运放的差 模输入电阻 很 大,一般 通 用型 运算放大器的输入电阻 都 在1MΩ 以上。因 此流 入运放输入端 的电流 往往不足 1uA,远 小 于 输入端 外 电路的电流 。故 通 常 可把 运放的两 输入端 视 为开 路,且 输入电阻 越 大,两 输入端 越 接 近 开 路。“虚 断 ”是指 在分析运放处 于 线 性状 态时,可以把 两 输入端 视 为等 效 开 路,这一特性 称 为虚 假 开 路,简 称 虚 断 。显 然不能 将两 输入端 真 正 断 路。 在分析运放电路工作原理时,首 先请 各位暂 时忘 掉 什 么 ...
