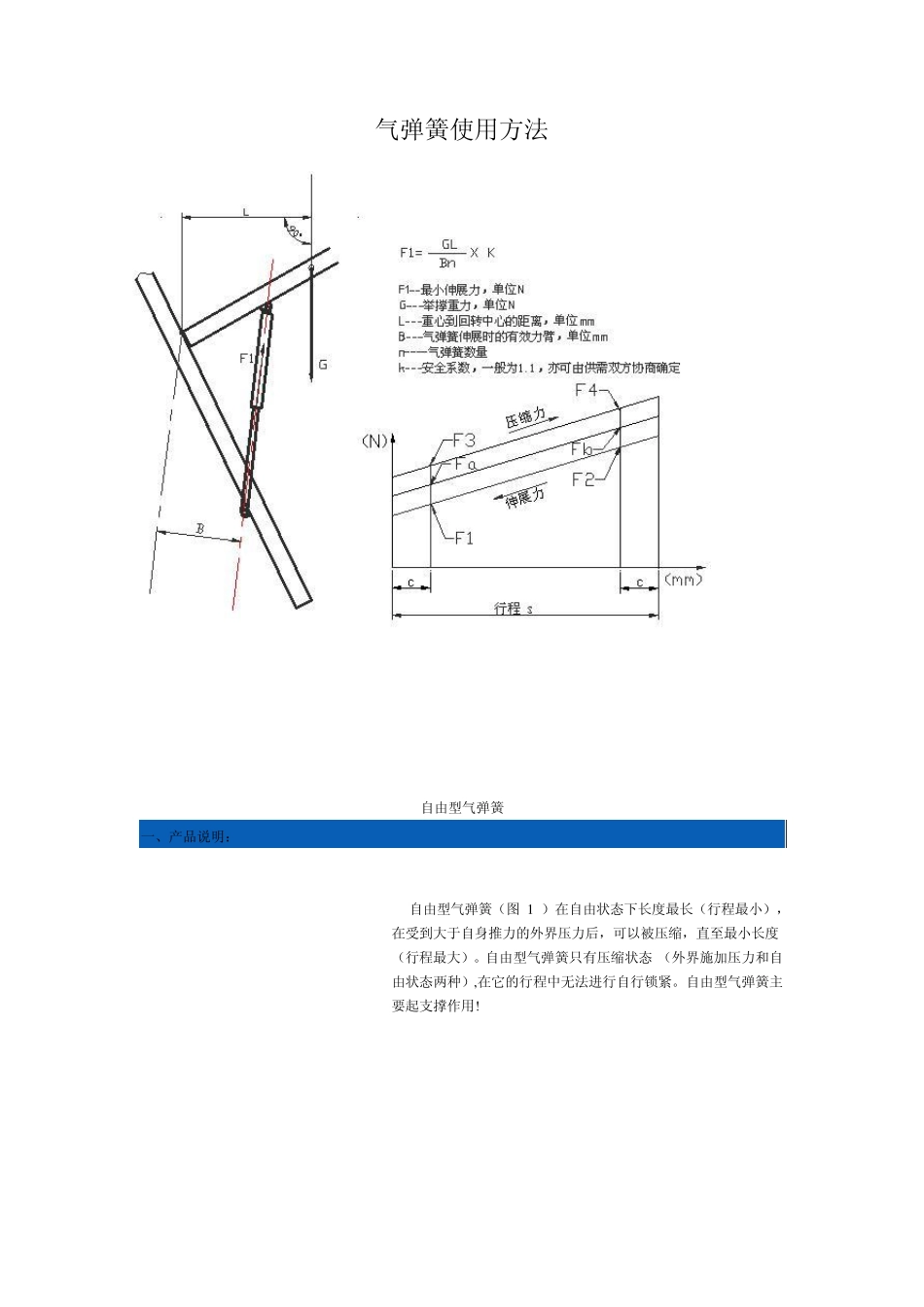

气弹簧使用方法 自由型气弹簧 一、产品说明: 自由型气弹簧(图 1 )在自由状态下长度最长(行程最小),在受到大于自身推力的外界压力后,可以被压缩,直至最小长度(行程最大)。自由型气弹簧只有压缩状态 (外界施加压力和自由状态两种),在它的行程中无法进行自行锁紧。自由型气弹簧主要起支撑作用! 图一 图二 自由型气弹簧的原理如图2 :在压力管内充上高压气体,运动活塞上图2 有通孔,保证整个压力管内的压力不会随着活塞的移动而变化。而气弹簧的力主是要压力管和外界大气压作用于活塞杆横截面上的压力差。由于压力管内的气压基本不变,而活塞杆的横截面是一定的,所以在整个行程中气弹簧 图一的力基本保持恒定。 二、特点及应用 : 自由型气弹簧凭借其轻便、工作平稳、操作方便、 价格优惠等特点,在汽车、工程机械、印刷机械、 纺织设备、烟草机械、制药设备等行业等到了广 发的应用! 三、选型参数: 第一步:根据您的实际情况,确定直径、行程、安装尺寸、外力等参数。然后参照下面的表格,看您所选的参数是否在表中所给出的范围之内。如果在表中所给的范围之内,说明您所选的参数是可以生产出来的。 直径 φ x/ φ y 6/15 6/19 6/22 8/19 8/22 8/28 行程 A(mm) 10-150 10-150 10-150 10-300 10-300 10-300 长度 EL2 (mm) ≧2xA+22 ≧2xA+42 ≧2xA+43 ≧2xA+55 ≧2xA+55 ≧2xA+60 外力 F1 (N) 10-400 10-400 10-400 30-700 30-700 30-700 直径 φ x/ φ y 10/28 12/28 14/28 10/40 12/40 14/40 行程 A(mm) 20-800 20-1000 20-1000 20-100 20-1000 20-1000 长度 EL2 (mm) ≧2xA+60 ≧2xA+60 ≧2xA+60 ≧2xA+70 ≧2xA+70 ≧2xA+90 外力 F1 (N) 100-1700 100-1700 150-2600 50-1300 100-1700 100-2800 第二步 选择您所需要的接头,我们为客户准备多种接头形式。 叉形接头 单片接头 球形接头 铰链接头 四、实物图 调角器 一、产品说明: 自锁型气弹簧(图 1)又称调角器,是一种可以在行程任一位置锁定的气弹簧。在自锁型气弹簧的活塞杆端部有一个针阀打开这个针阀,则自锁型气弹簧可以象自由型气弹簧那样运行;松开针阀,自锁型气弹簧能够自型锁定在当时的位置, 并且自锁力往往很大,即能够支撑相对较大的力量。所以自锁型气弹簧在保持了自由型气弹簧功能的同时,还可以在行程的任一位 置锁定,而且锁定后还可以承载较大的负...
