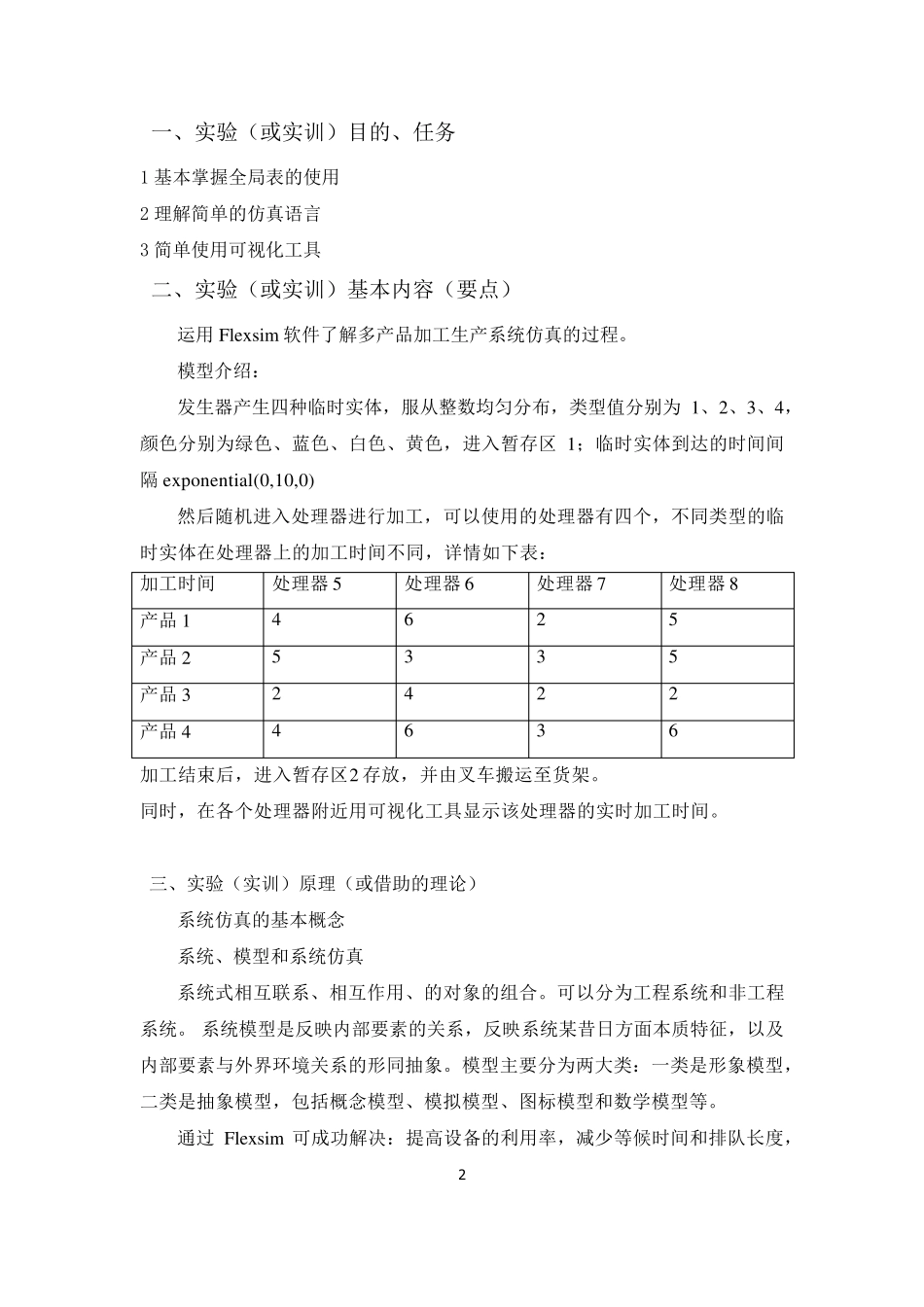

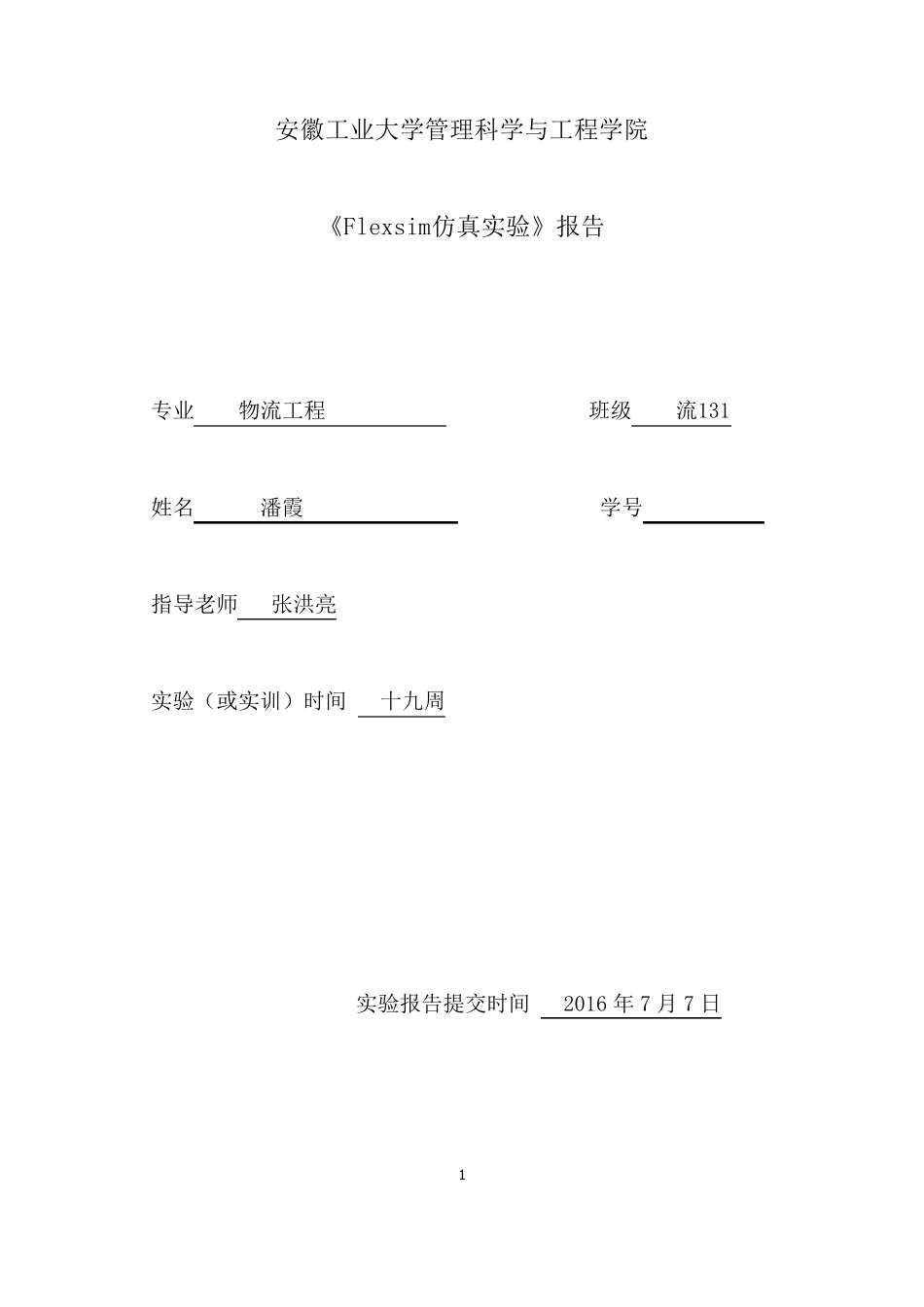

1 安徽工业大学管理科学与工程学院 《Flexsim仿真实验》报告 专业 物流工程 班级 流131 姓名 潘霞 学号 ********* 指导老师 张洪亮 实验（或实训）时间 十九周 实验报告提交时间 2016 年 7 月 7 日 2 一、实验（或实训）目的、任务 1 基本掌握全局表的使用 2 理解简单的仿真语言 3 简单使用可视化工具 二、实验（或实训）基本内容（要点） 运用 Flex sim 软件了解多产品加工生产系统仿真的过程。 模型介绍： 发生器产生四种临时实体，服从整数均匀分布，类型值分别为 1、2、3、4，颜色分别为绿色、蓝色、白色、黄色，进入暂存区 1；临时实体到达的时间间隔 ex ponential(0,10,0) 然后随机进入处理器进行加工，可以使用的处理器有四个，不同类型的临时实体在处理器上的加工时间不同，详情如下表： 加工时间 处理器 5 处理器 6 处理器 7 处理器 8 产品 1 4 6 2 5 产品 2 5 3 3 5 产品 3 2 4 2 2 产品 4 4 6 3 6 加工结束后，进入暂存区2 存放，并由叉车搬运至货架。 同时，在各个处理器附近用可视化工具显示该处理器的实时加工时间。 三、实验（实训）原理（或借助的理论） 系统仿真的基本概念 系统、模型和系统仿真 系统式相互联系、相互作用、的对象的组合。可以分为工程系统和非工程系统。 系统模型是反映内部要素的关系，反映系统某昔日方面本质特征，以及内部要素与 外 界 环 境 关系的形 同抽 象。模型主 要分为两 大 类：一类是形 象模型，二类是抽 象模型，包 括 概念模型、模拟 模型、图 标 模型和数学 模型等 。 通 过 Flex sim 可成 功 解决 ：提 高 设 备 的利 用率 ，减 少 等 候 时间和排 队 长 度 ，3 有效分配资源，消除缺货问题，把故障的负面影响减至最低，把废弃物的负面影响减至最低，研究可替换的投资概念，决定零件经过的时间，研究降低成本计划，建立最优批量和工件排序，解决物料发送问题，研究设备预置时间和改换工具的影响。 Flexsim 软件的基本术语：Flexsim 实体，临时实体，临时实体类型，端口，模型视图。 四、所使用到的实验设备、仪器、工具、图纸或软件等 计算机 Flexsim 软件 五、实验（或实训）步骤 步骤一：模型布局 双击 Flexsim 图标打开应用程序，此时可看到 Flexsim 菜单、工具条、实体库和正投影模型视窗，将发生器、暂存区、处理器、叉车和货架拖至模型窗口...
