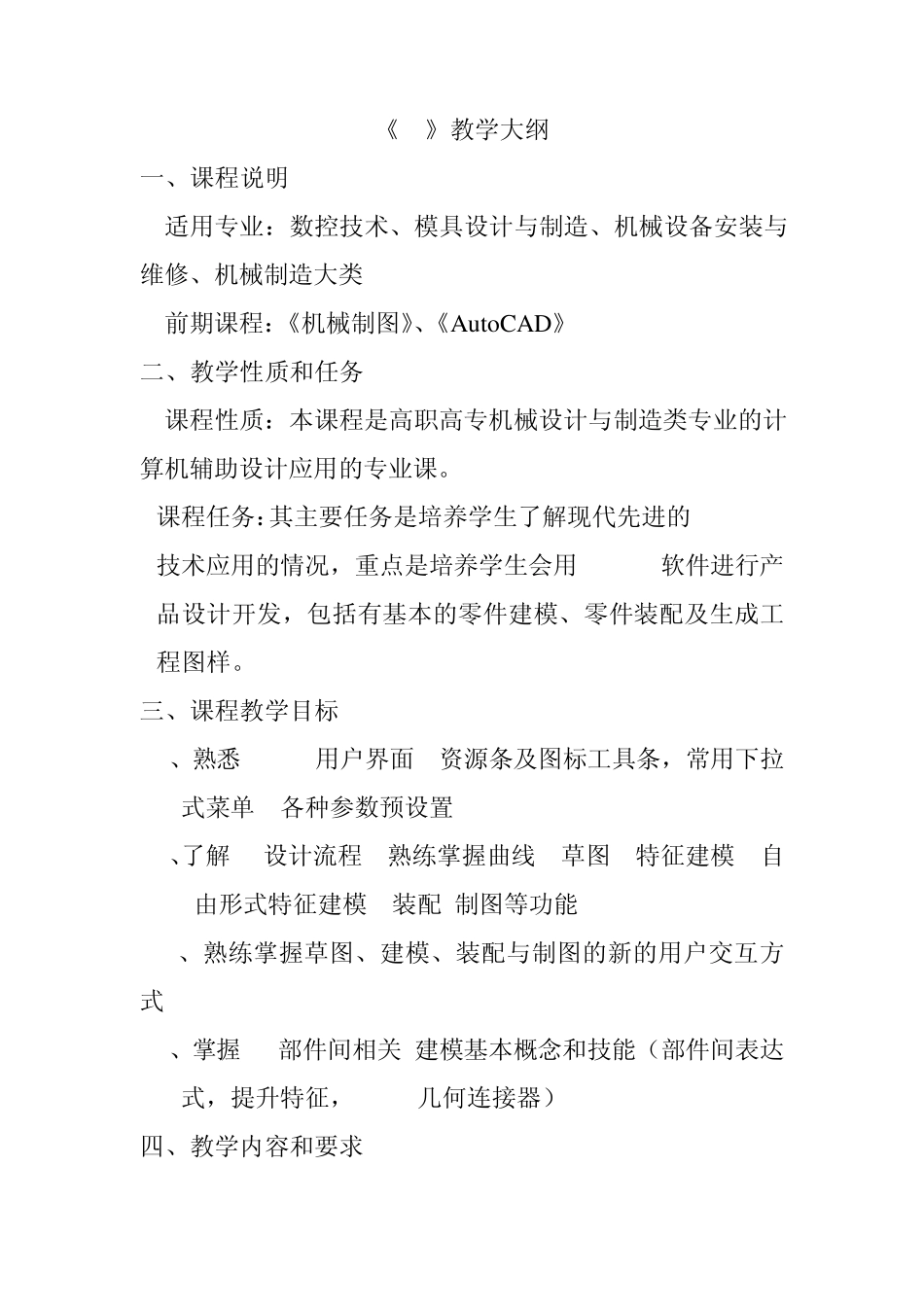

《UG》教学大纲 一、课程说明 适用专业：数控技术、模具设计与制造、机械设备安装与维修、机械制造大类 前期课程：《机械制图》、《Au toCAD》 二、教学性质和任务 课程性质：本课程是高职高专机械设计与制造类专业的计算机辅助设计应用的专业课。 课程任务：其主要任务是培养学生了解现代先进的 CAD/CAM技术应用的情况，重点是培养学生会用 UG NX 软件进行产品设计开发，包括有基本的零件建模、零件装配及生成工程图样。 三、课程教学目标 1、熟悉 UG NX用户界面, 资源条及图标工具条，常用下拉式菜单, 各种参数预设置 2、了解UG设计流程, 熟练掌握曲线, 草图, 特征建模, 自由形式特征建模, 装配,制图等功能 3、熟练掌握草图、建模、装配与制图的新的用户交互方式 4、掌握 UG部件间相关 建模基本概念和技能（部件间表达式，提升特征，WAVE 几何连接器） 四、教学内容和要求 （一）理论教学 1 、UG NX简介 内容： （1）了解 UG NX/CAD 理论及建模理论 （2）熟悉 UG NX 用户界面（资源条、图标工具条、下拉式菜单、通用预设置、弹出式菜单、用户交互方式） 要求： （1）了解 UG NX的发展历程及其应用领域 （2）熟悉 UG NX软件的界面和功能模块 2 、基础建模 内容： （1）绘图基础：草图与设计意图；新的草图任务环境；草图曲线创建；草图操作、约束 （2）体素特征与布尔运算：体素特征的操作；布尔运算的操作 （3）扫描特征：Extruded Body (拉伸体)；Revolved Body (旋转体)；Sweep along Guide(沿轨迹线扫描)；Tude(管)；扫描特征范例解析 （4）参考特征：参特征综述；Datum Plane(基准面)；Datum Axis(基准轴)；参考特征范例解析 （5）成形特征：成形特征综述；成形特征（孔、圆台、凸台、腔体、槽、沟槽）；成形特征范例解析 （6）特征操作：边缘操作（边缘圆角、边缘倒角）；面操作（拔模、挖空、偏置面）；引用特征（矩形阵列、环形阵列、镜像体、镜像特征）；修剪操作（修剪体、分割体）；特殊操作(螺纹、比例体)；特征操作范例解析 （7）特征编辑：特征编辑（编辑特征参数、编辑位置、移动特征、抑制特征、释放抑制特征）；模型导航器；表达式；特征编辑范例解析 要求： （1）在明确设计意图基础上，合理选择草图基准面 （2）会设定草图座标系和定位草图，以及使用“Reattach” 重新定位草图 （3）掌握草图基本曲线的绘制，掌握各种草图几何约束方法，掌握各种草...
