1 《仪表与自动化》解题参考 Oct
25，2007 第1 章 自动控制系统基本概念 1-3 自动控制系统主要由哪些环节组成
解 自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成

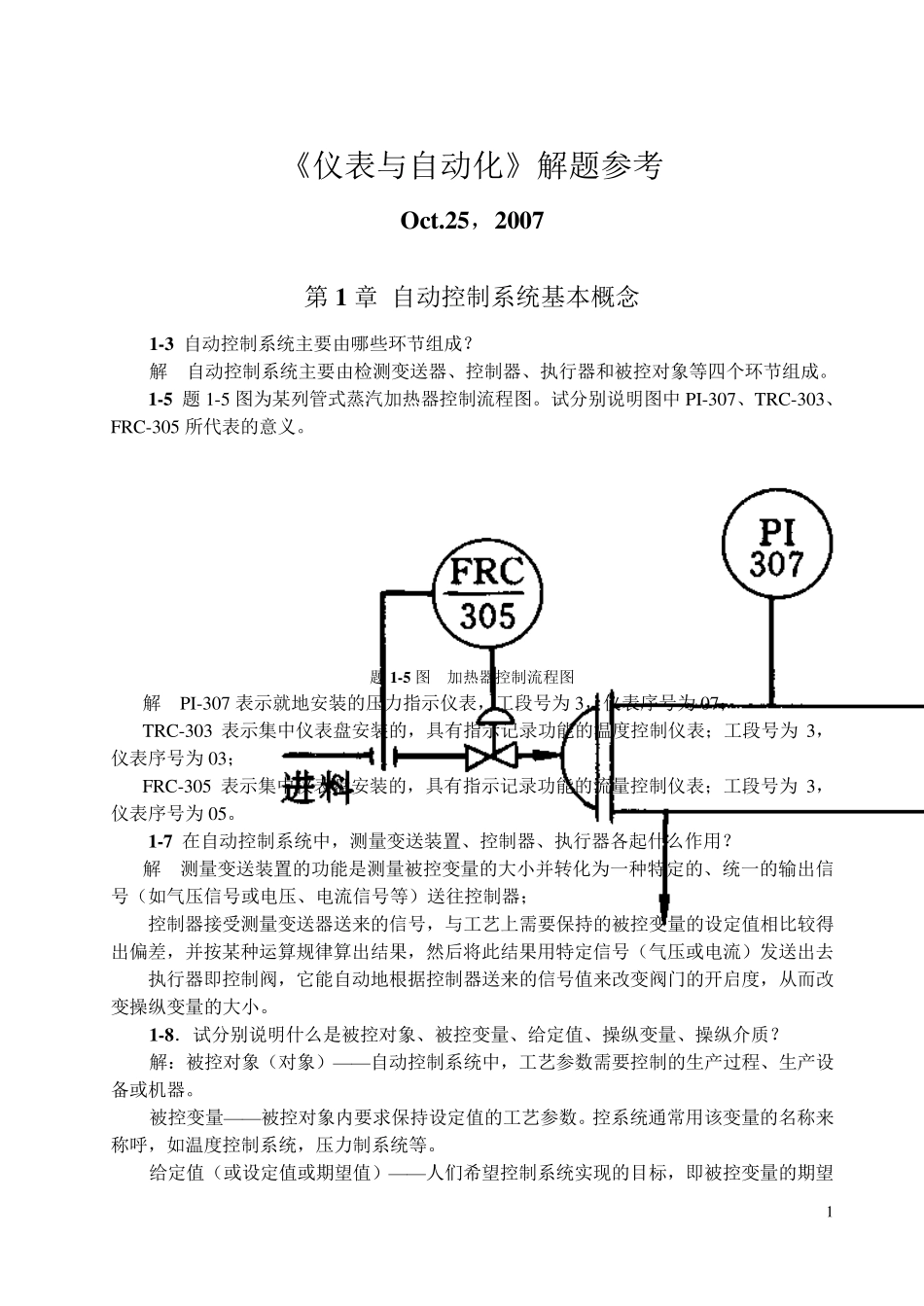

1-5 题1-5 图为某列管式蒸汽加热器控制流程图
试分别说明图中 PI-307、TRC-303、FRC-305 所代表的意义
题1-5 图 加热器控制流程图 解 PI-307 表示就地安装的压力指示仪表，工段号为 3，仪表序号为 07； TRC-303 表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为 3，仪表序号为 03； FRC-305 表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为 3，仪表序号为 05
1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用
解 测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器； 控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去 执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小
1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质
解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器
被控变量——被控对象内要求保持设定值的工艺参数
控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等
给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望 2 值
它可以是恒定的，也可以是能按程序变化的
操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量

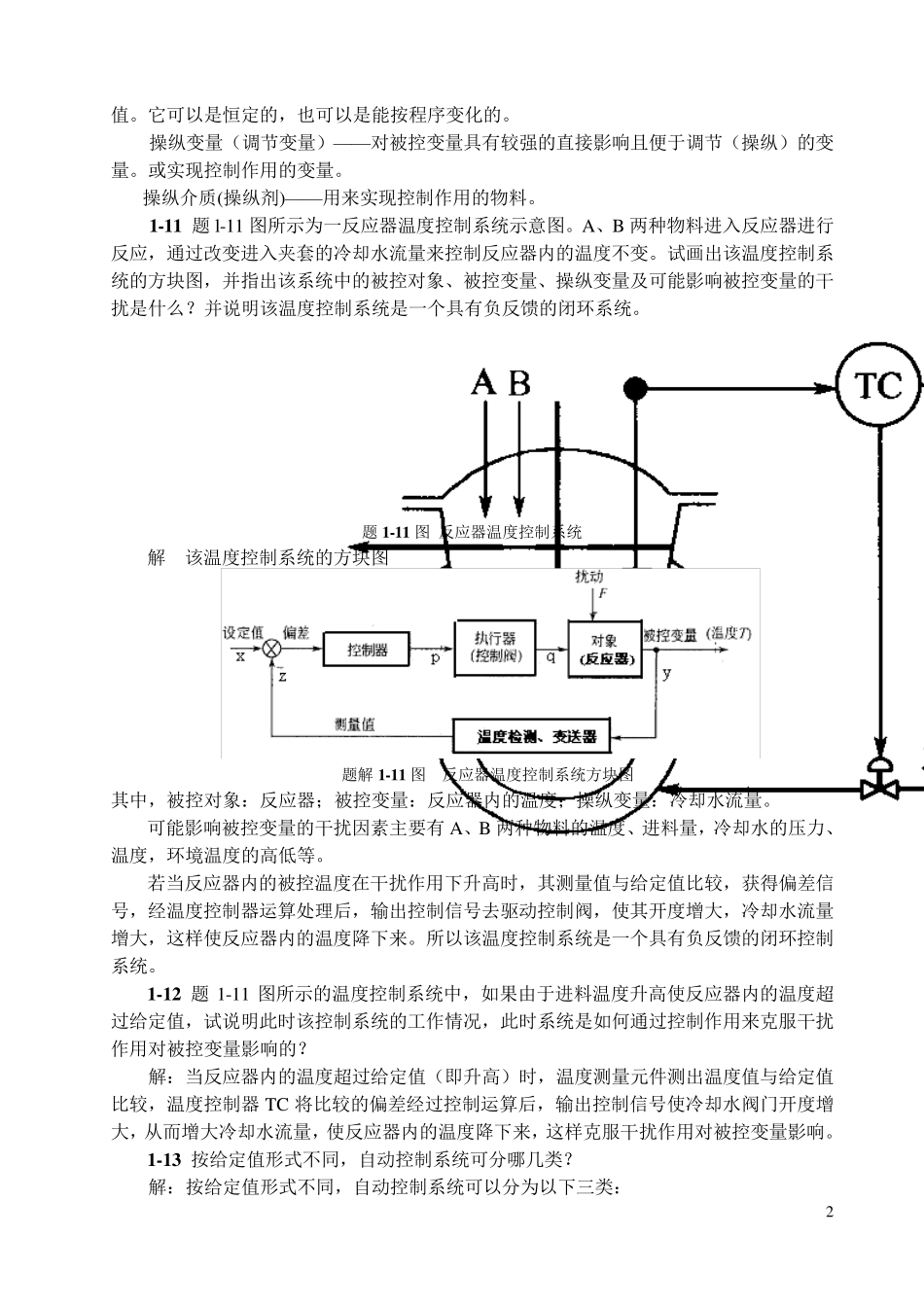

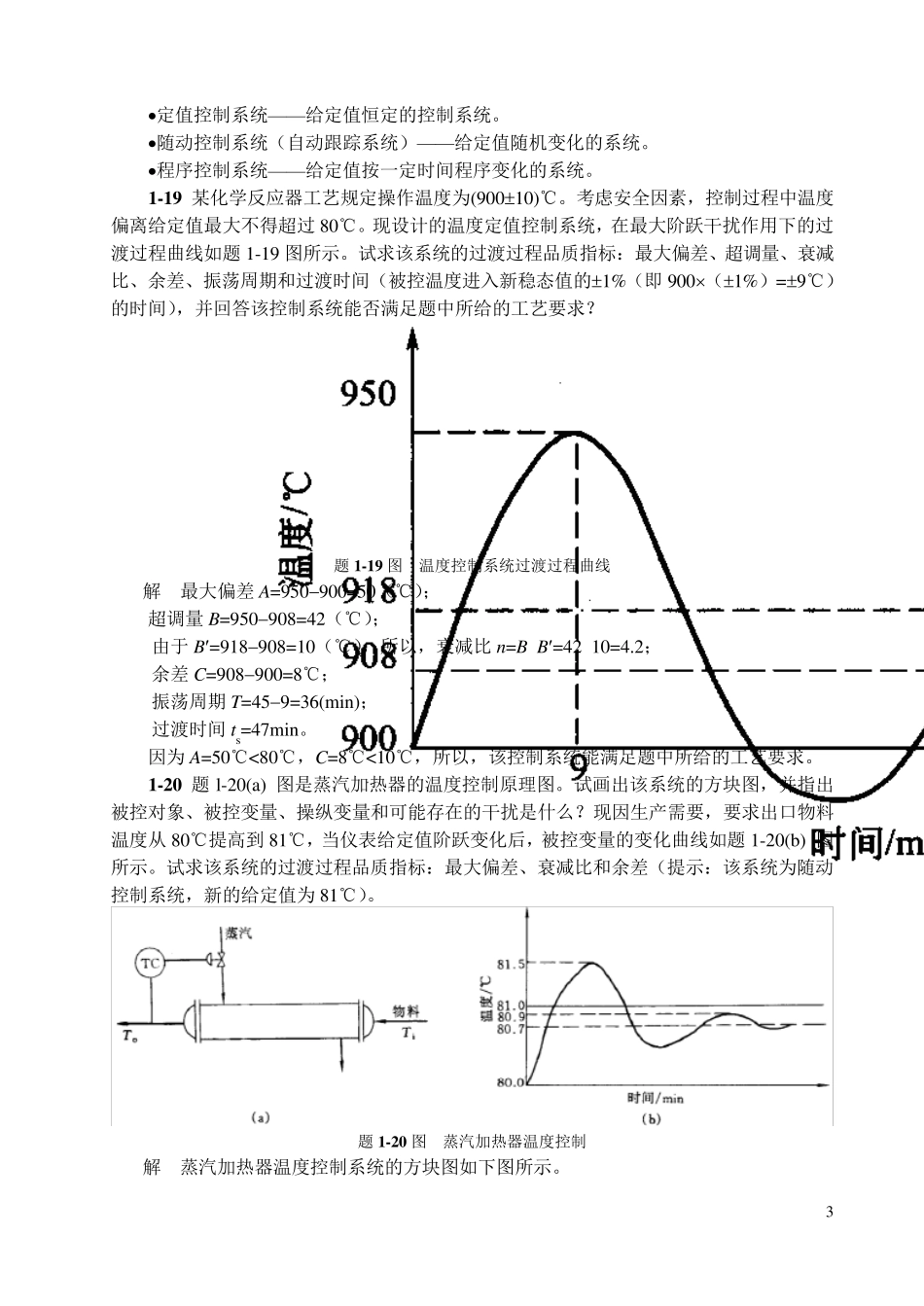

或实现控制作用的变量
