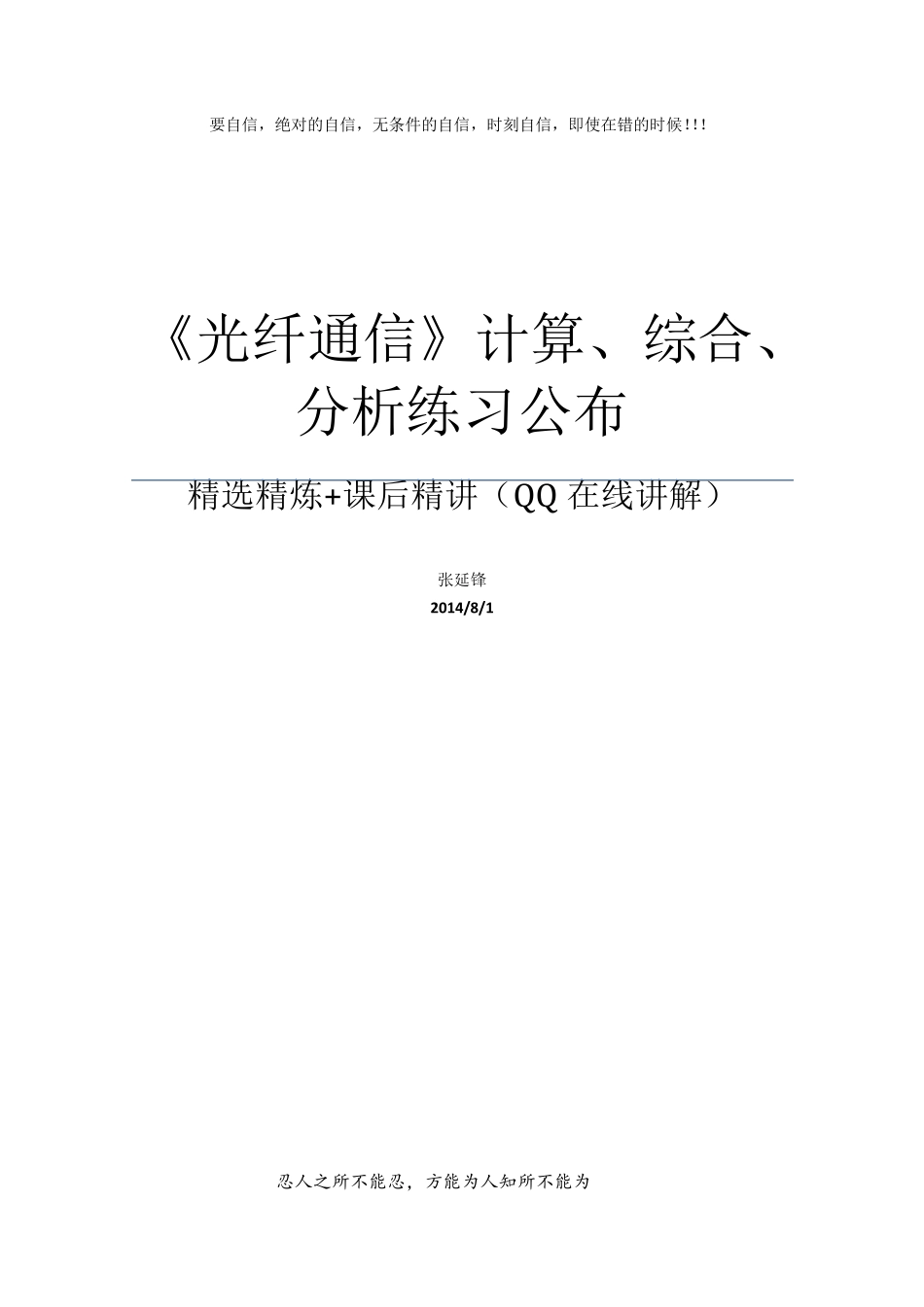

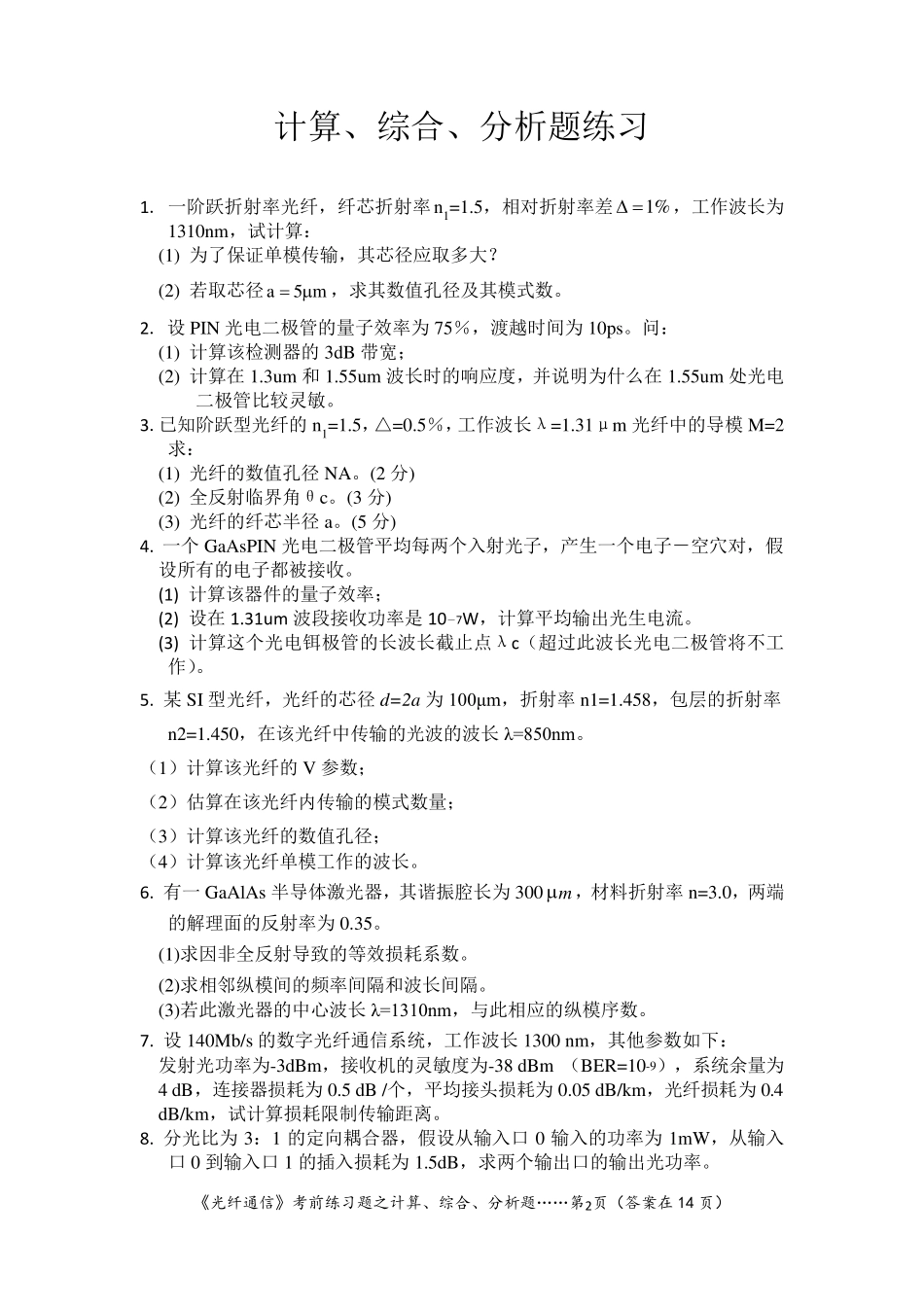

要自信，绝对的自信，无条件的自信，时刻自信，即使在错的时候！！！ 《光纤通信》计算、综合、分析练习公布 精选精炼+课后精讲（QQ 在线讲解） 张延锋 2014/8/1 忍人之所不能忍，方能为人知所不能为 《光纤通信》考前练习题之计算、综合、分析题……第2页（答案在 14 页） 计算、综合、分析题练习 1. 一阶跃折射率光纤，纤芯折射率n1=1.5，相对折射率差%1，工作波长为1310nm，试计算： (1) 为了保证单模传输，其芯径应取多大？ (2) 若取芯径m5a，求其数值孔径及其模式数。 2. 设PIN 光电二极管的量子效率为75％，渡越时间为10ps。问： (1) 计算该检测器的3dB 带宽； (2) 计算在1.3um 和1.55um 波长时的响应度，并说明为什么在1.55um 处光电二极管比较灵敏。 3.已知阶跃型光纤的n1=1.5，△=0.5％，工作波长λ=1.31μm 光纤中的导模M=2求： (1) 光纤的数值孔径NA。(2 分) (2) 全反射临界角θc。(3 分) (3) 光纤的纤芯半径a。(5 分) 4. 一个 GaAsPIN 光电二极管平均每两个入射光子，产生一个电子－空穴对，假设所有的电子都被接收。 (1) 计算该器件的量子效率； (2) 设在1.31um 波段接收功率是 10－7W，计算平均输出光生电流。 (3) 计算这个光电铒极管的长波长截止点λc（超过此波长光电二极管将不工作）。 5. 某SI 型光纤，光纤的芯径d=2a 为100μm，折射率n1=1.458，包层的折射率n2=1.450，在该光纤中传输的光波的波长λ=850nm。 （1）计算该光纤的V 参数； （2）估算在该光纤内传输的模式数量； （3）计算该光纤的数值孔径； （4）计算该光纤单模工作的波长。 6. 有一GaAlAs 半导体激光器，其谐振腔长为300m，材料折射率n=3.0，两端的解理面的反射率为0.35。 (1)求因非全反射导致的等效损 耗 系 数。 (2)求相邻 纵 模间的频 率间隔 和波长间隔 。 (3)若此激光器的中心 波长λ=1310nm，与 此相应的纵 模序 数。 7. 设140Mb/s 的数字 光纤通 信 系 统 ，工作波长1300 nm，其他 参数如 下 ： 发 射光功率为-3dBm，接收机 的灵敏度为-38 dBm （BER=10-9），系 统 余 量为4 dB，连 接器损 耗 为0.5 dB /个，平均接头 损 耗 为0.05 dB/km，光纤损 耗 为0.4 dB/km，试计算损 耗 限 制 传输距 离 。 8. 分光比为3：1 的定 向 耦 合器，假设从 输入口0 输入的功率为1mW，从 输入口 0 到 输入口 1 的插 入...
