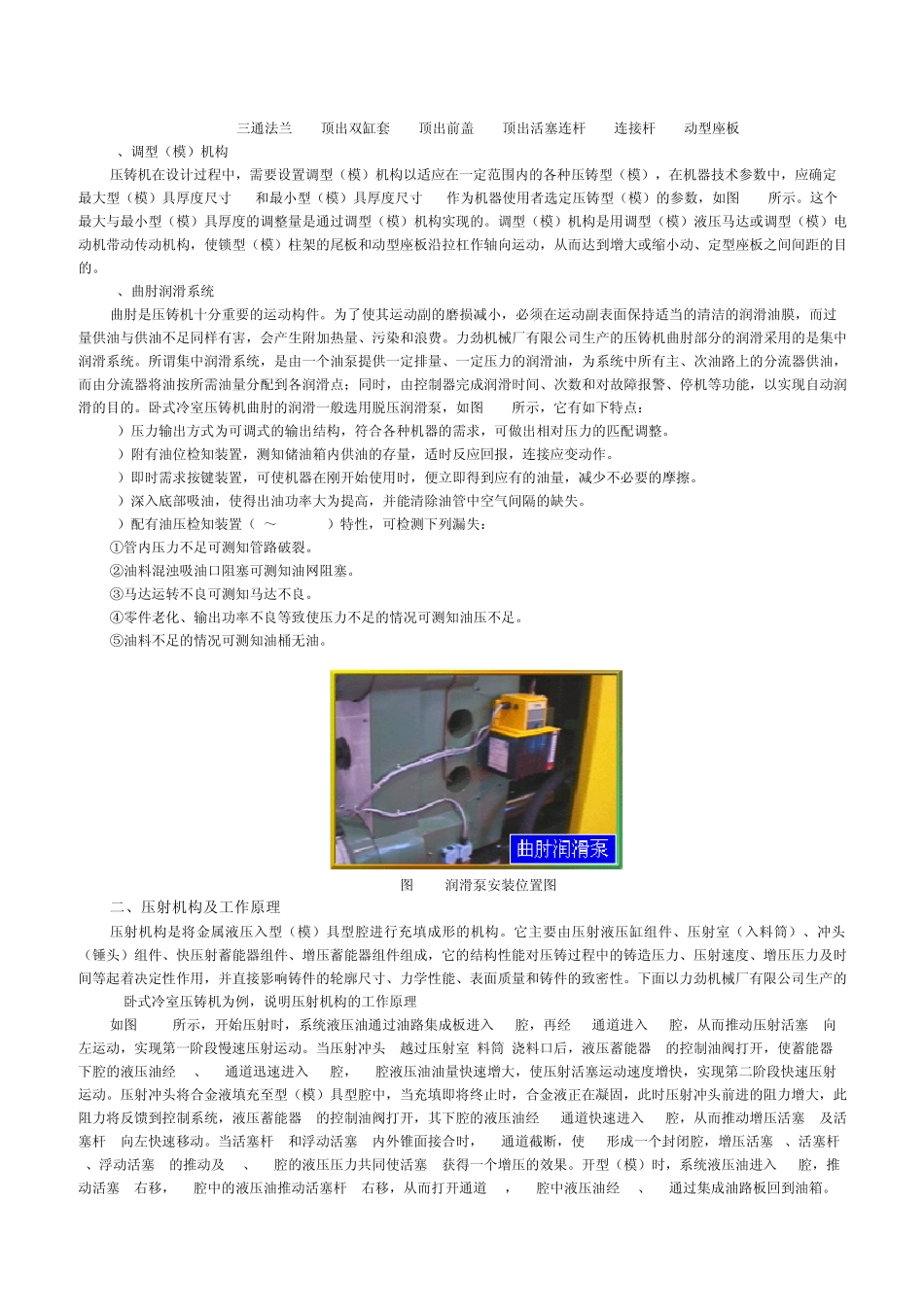

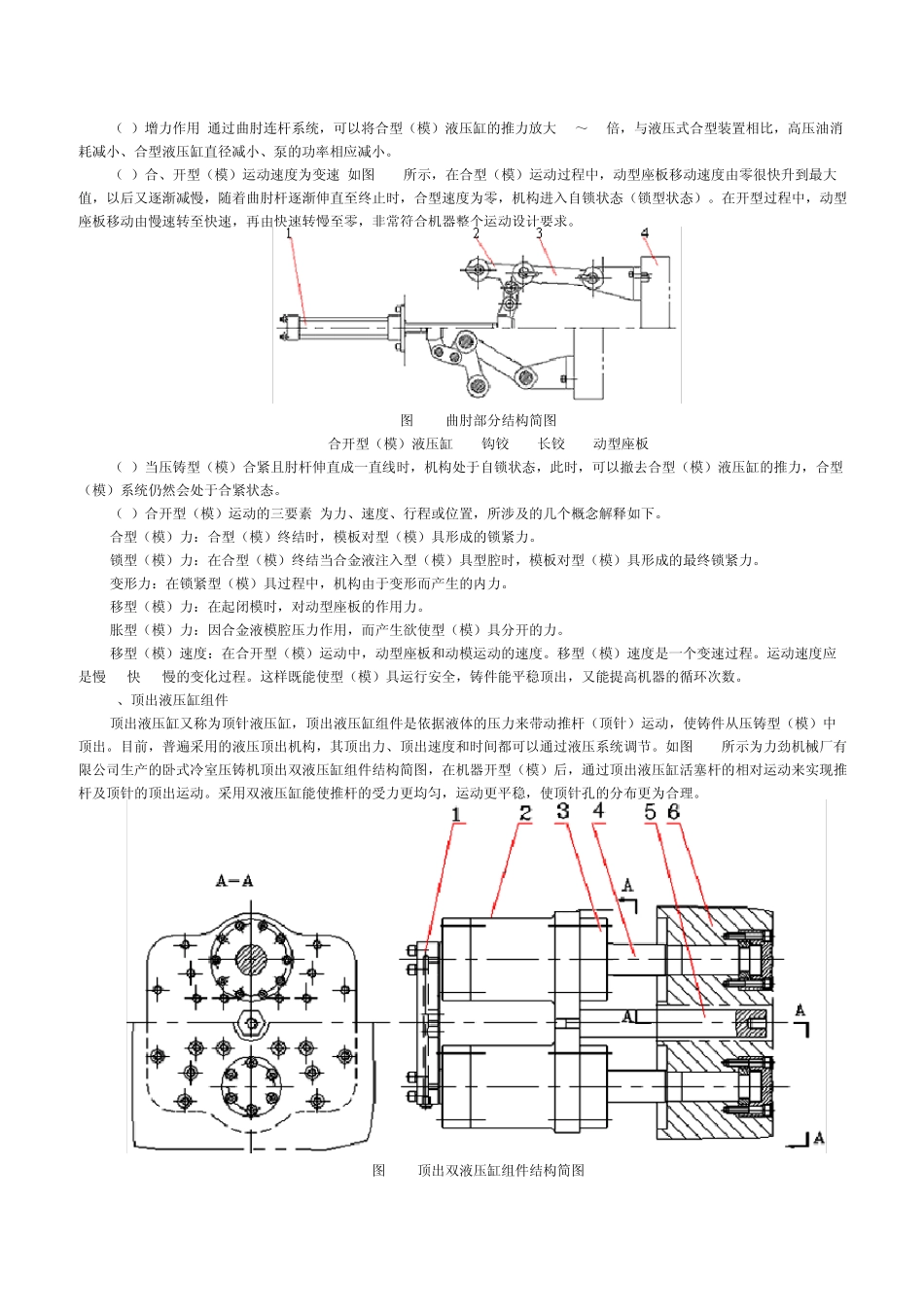

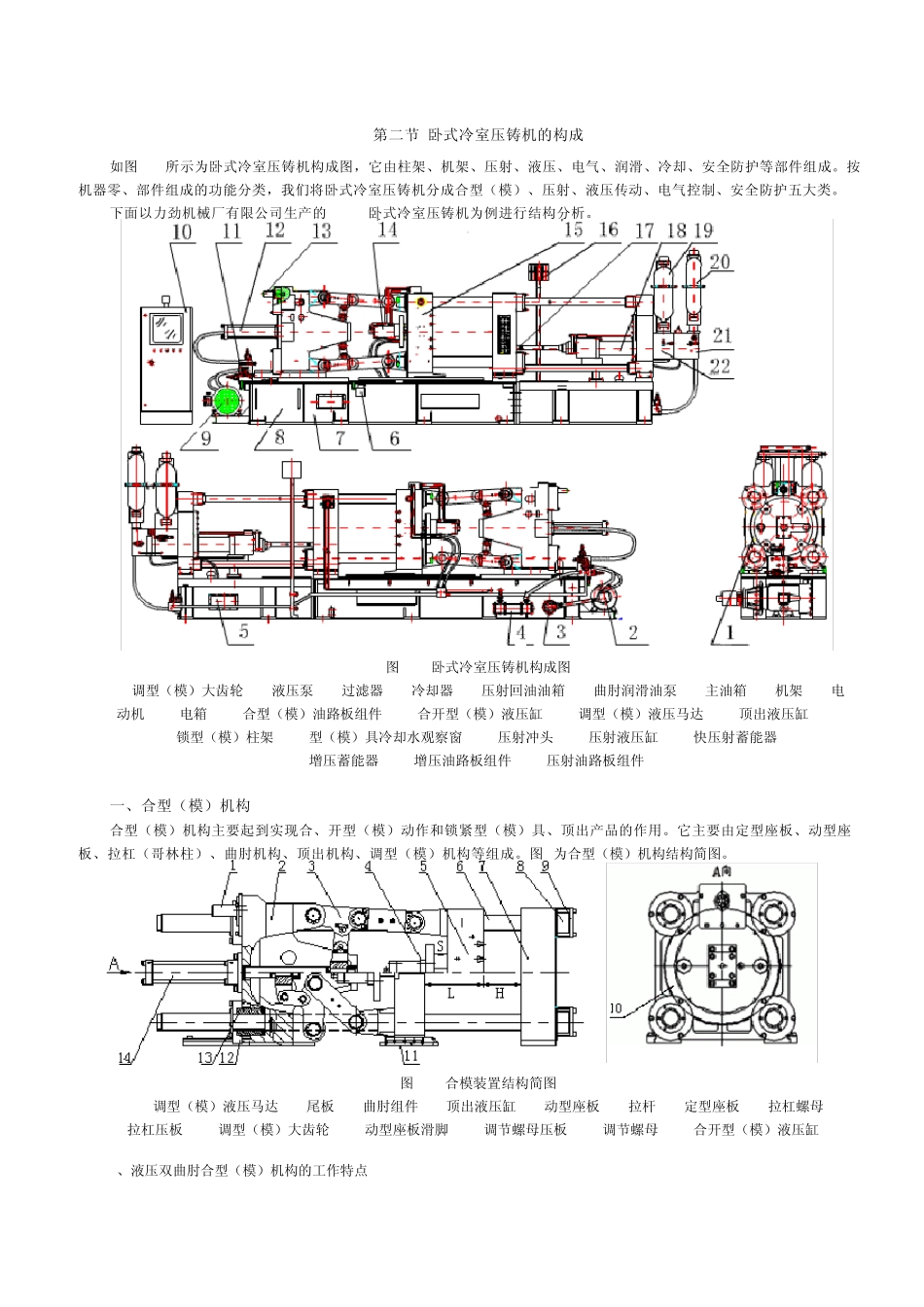

第二节 卧式冷室压铸机的构成 如图1-5所示为卧式冷室压铸机构成图，它由柱架、机架、压射、液压、电气、润滑、冷却、安全防护等部件组成。按机器零、部件组成的功能分类，我们将卧式冷室压铸机分成合型（模）、压射、液压传动、电气控制、安全防护五大类。 下面以力劲机械厂有限公司生产的DCC280卧式冷室压铸机为例进行结构分析。 图1-5 卧式冷室压铸机构成图 1--调型（模）大齿轮 2--液压泵 3--过滤器 4--冷却器 5--压射回油油箱 6--曲肘润滑油泵 7--主油箱 8--机架 9--电动机 10--电箱 11--合型（模）油路板组件 12--合开型（模）液压缸 13--调型（模）液压马达 14--顶出液压缸 15--锁型（模）柱架 16--型（模）具冷却水观察窗 17--压射冲头 18--压射液压缸 19--快压射蓄能器 20--增压蓄能器 21--增压油路板组件 22--压射油路板组件 一、合型（模）机构 合型（模）机构主要起到实现合、开型（模）动作和锁紧型（模）具、顶出产品的作用。它主要由定型座板、动型座板、拉杠（哥林柱）、曲肘机构、顶出机构、调型（模）机构等组成。图1-6为合型（模）机构结构简图。 图1-6 合模装置结构简图 1--调型（模）液压马达 2--尾板 3--曲肘组件 4--顶出液压缸 5--动型座板 6--拉杆 7--定型座板 8--拉杠螺母 9--拉杠压板 10--调型（模）大齿轮 11--动型座板滑脚 12--调节螺母压板 13--调节螺母 14--合开型（模）液压缸 1、液压双曲肘合型（模）机构的工作特点 （1）增力作用 通过曲肘连杆系统，可以将合型（模）液压缸的推力放大16～26倍，与液压式合型装置相比，高压油消耗减小、合型液压缸直径减小、泵的功率相应减小。 （2）合、开型（模）运动速度为变速 如图 1-7所示，在合型（模）运动过程中，动型座板移动速度由零很快升到最大值，以后又逐渐减慢，随着曲肘杆逐渐伸直至终止时，合型速度为零，机构进入自锁状态（锁型状态）。在开型过程中，动型座板移动由慢速转至快速，再由快速转慢至零，非常符合机器整个运动设计要求。 图 1-7 曲肘部分结构简图 1--合开型（模）液压缸 2--钩铰 3--长铰 4--动型座板 （3）当压铸型（模）合紧且肘杆伸直成一直线时，机构处于自锁状态，此时，可以撤去合型（模）液压缸的推力，合型（模）系统仍然会处于合紧状态。 （4）合开型（模）运动的三要素 为力、速度、行程或位置，所涉及的几个概念解释如下。 合型（模）力：合型（模）终结时，模板对型（模...
