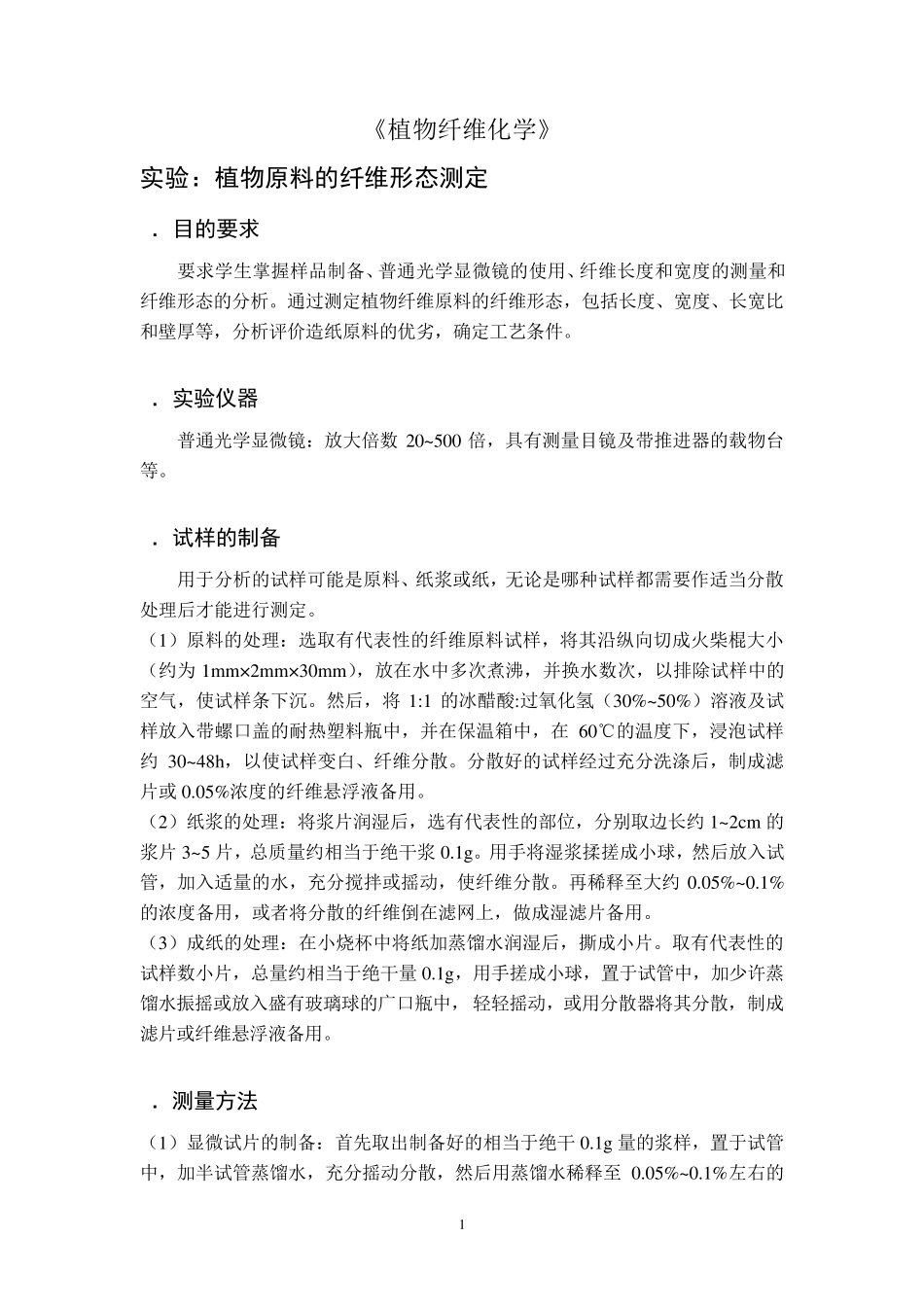

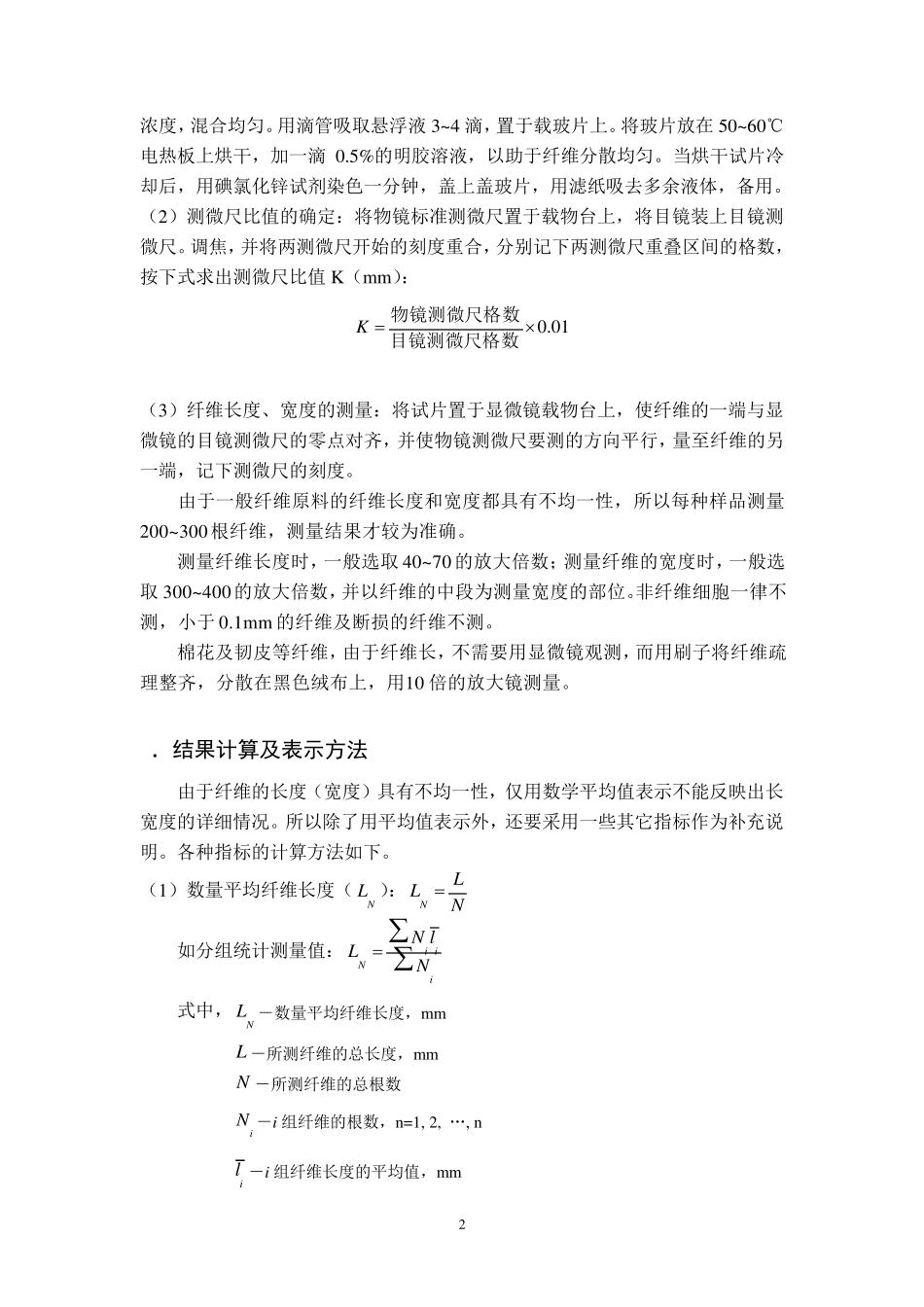

制浆造纸分析与检测 实验指导书 适用专业： 轻化工程专业 学 时： 30 轻化工程实验室 1 《植物纤维化学》 实验：植物原料的纤维形态测定 1．目的要求 要求学生掌握样品制备、普通光学显微镜的使用、纤维长度和宽度的测量和纤维形态的分析。通过测定植物纤维原料的纤维形态，包括长度、宽度、长宽比和壁厚等，分析评价造纸原料的优劣，确定工艺条件。 2．实验仪器 普通光学显微镜：放大倍数 20~500 倍，具有测量目镜及带推进器的载物台等。 3．试样的制备 用于分析的试样可能是原料、纸浆或纸，无论是哪种试样都需要作适当分散处理后才能进行测定。 （1）原料的处理：选取有代表性的纤维原料试样，将其沿纵向切成火柴棍大小（约为 1mm×2mm×30mm），放在水中多次煮沸，并换水数次，以排除试样中的空气，使试样条下沉。然后，将 1:1 的冰醋酸:过氧化氢（30%~50%）溶液及试样放入带螺口盖的耐热塑料瓶中，并在保温箱中，在 60℃的温度下，浸泡试样约 30~48h，以使试样变白、纤维分散。分散好的试样经过充分洗涤后，制成滤片或 0.05%浓度的纤维悬浮液备用。 （2）纸浆的处理：将浆片润湿后，选有代表性的部位，分别取边长约 1~2cm 的浆片 3~5 片，总质量约相当于绝干浆 0.1g。用手将湿浆揉搓成小球，然后放入试管，加入适量的水，充分搅拌或摇动，使纤维分散。再稀释至大约 0.05%~0.1%的浓度备用，或者将分散的纤维倒在滤网上，做成湿滤片备用。 （3）成纸的处理：在小烧杯中将纸加蒸馏水润湿后，撕成小片。取有代表性的试样数小片，总量约相当于绝干量 0.1g，用手搓成小球，置于试管中，加少许蒸馏水振摇或放入盛有玻璃球的广口瓶中， 轻轻摇动，或用分散器将其分散，制成滤片或纤维悬浮液备用。 4．测量方法 （1）显微试片的制备：首先取出制备好的相当于绝干 0.1g 量的浆样，置于试管中，加半试管蒸馏水，充分摇动分散，然后用蒸馏水稀释至 0.05%~0.1%左右的 2 浓度，混合均匀。用滴管吸取悬浮液 3~4 滴，置于载玻片上。将玻片放在 50~60℃电热板上烘干，加一滴 0.5%的明胶溶液，以助于纤维分散均匀。当烘干试片冷却后，用碘氯化锌试剂染色一分钟，盖上盖玻片，用滤纸吸去多余液体，备用。 （2）测微尺比值的确定：将物镜标准测微尺置于载物台上，将目镜装上目镜测微尺。调焦，并将两测微尺开始的刻度重合，分别记下两测微尺重叠区间的格数，按下式求出测微尺比值 K（mm）： 0.01K 物微尺格...
