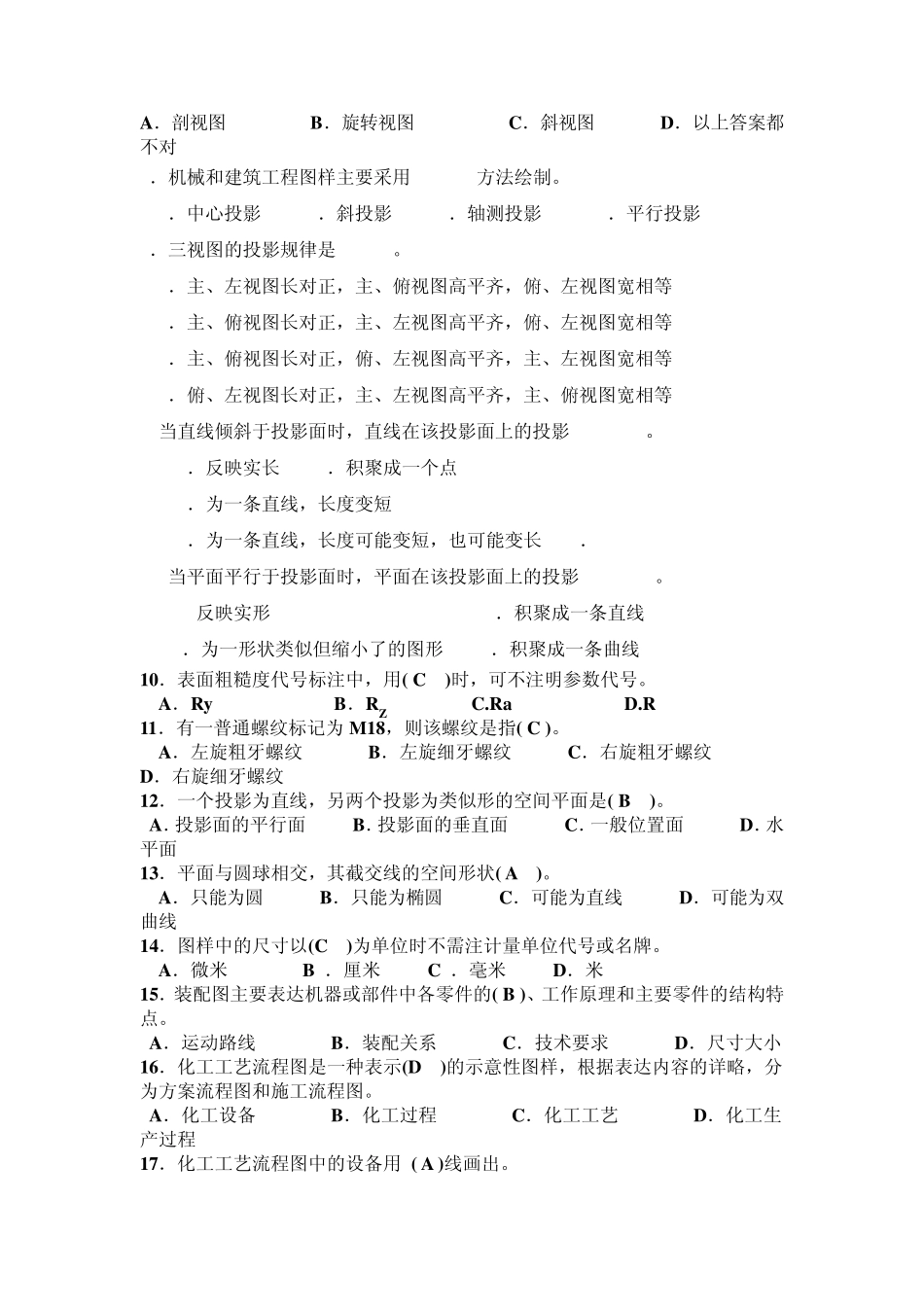

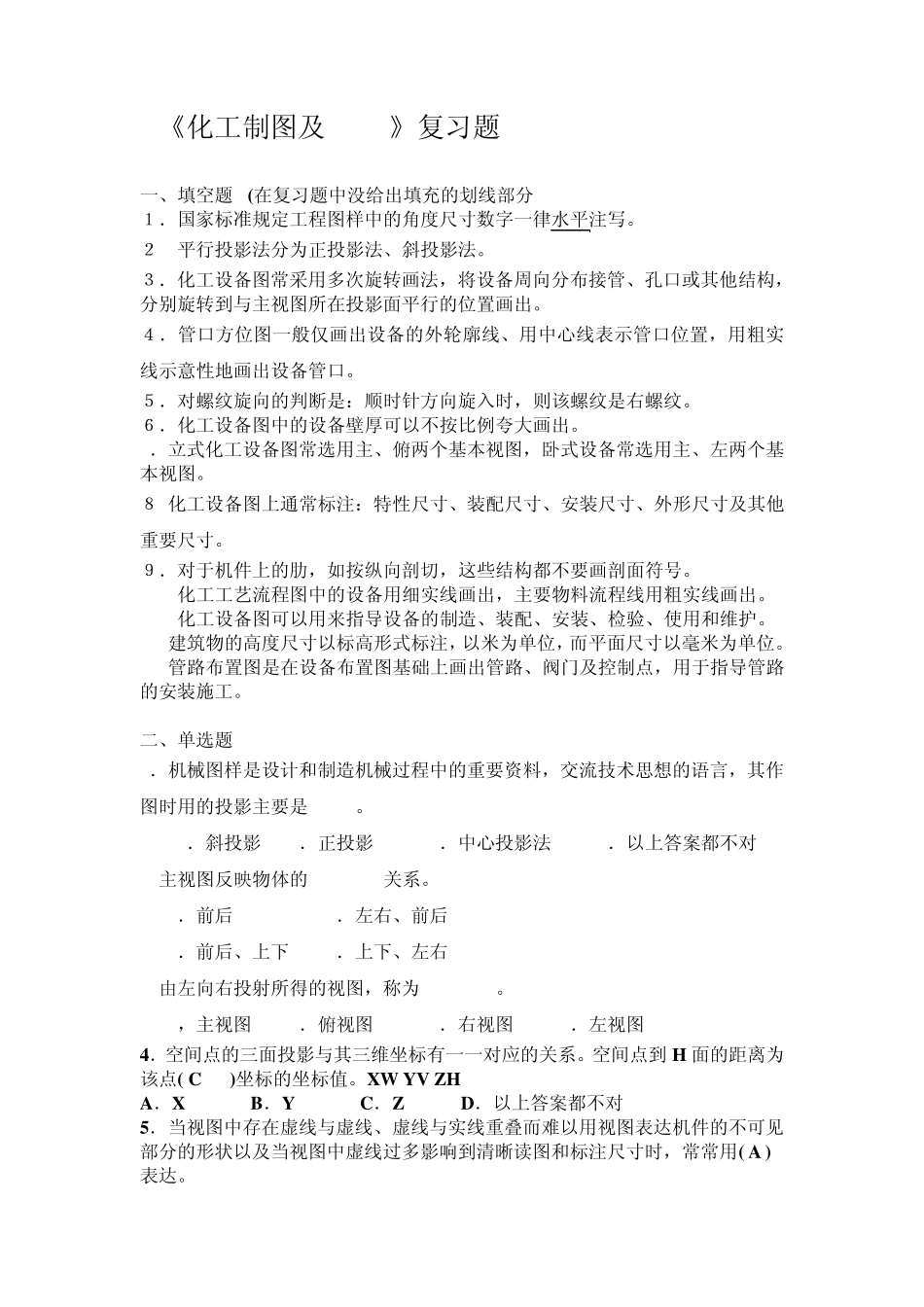

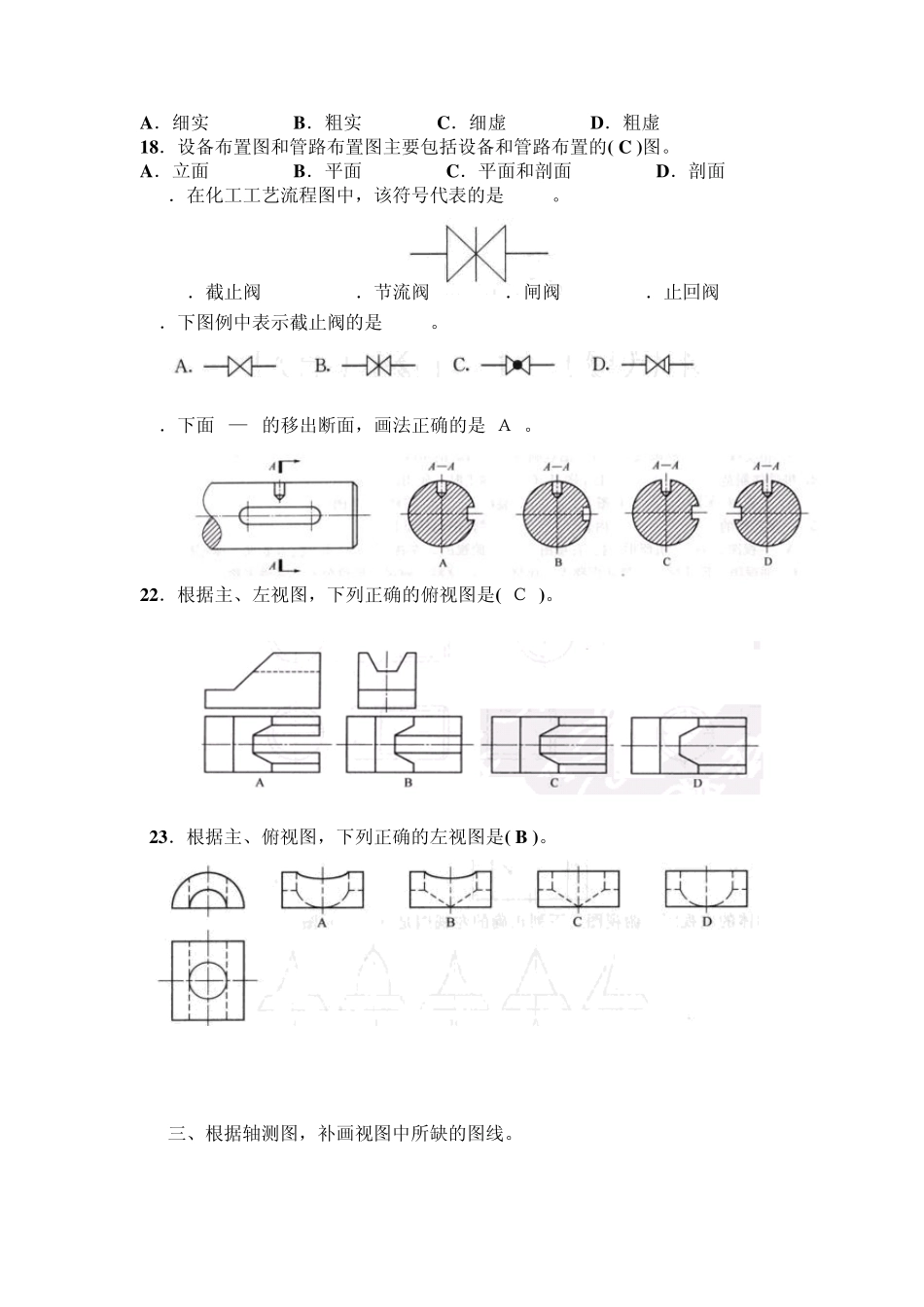

《化工制图及CAD 》复习题 2012.6 一、填空题: (在复习题中没给出填充的划线部分) １．国家标准规定工程图样中的角度尺寸数字一律水平注写。 ２. 平行投影法分为正投影法、斜投影法。 ３．化工设备图常采用多次旋转画法，将设备周向分布接管、孔口或其他结构，分别旋转到与主视图所在投影面平行的位置画出。 ４．管口方位图一般仅画出设备的外轮廓线、用中心线表示管口位置，用粗实线示意性地画出设备管口。 ５．对螺纹旋向的判断是：顺时针方向旋入时，则该螺纹是右螺纹。 ６．化工设备图中的设备壁厚可以不按比例夸大画出。 7．立式化工设备图常选用主、俯两个基本视图，卧式设备常选用主、左两个基本视图。 ８.化工设备图上通常标注：特性尺寸、装配尺寸、安装尺寸、外形尺寸及其他重要尺寸。 ９．对于机件上的肋，如按纵向剖切，这些结构都不要画剖面符号。 10. 化工工艺流程图中的设备用细实线画出，主要物料流程线用粗实线画出。 11. 化工设备图可以用来指导设备的制造、装配、安装、检验、使用和维护。 12.建筑物的高度尺寸以标高形式标注，以米为单位，而平面尺寸以毫米为单位。 13.管路布置图是在设备布置图基础上画出管路、阀门及控制点，用于指导管路的安装施工。 二、单选题 1．机械图样是设计和制造机械过程中的重要资料，交流技术思想的语言，其作图时用的投影主要是( B )。 A．斜投影 B．正投影 C．中心投影法 D．以上答案都不对 2.主视图反映物体的_ D ____关系。 A．前后 B．左右、前后 C．前后、上下 D．上下、左右 3.由左向右投射所得的视图，称为__ D ___。 A，主视图 B．俯视图 C．右视图 D．左视图 4．空间点的三面投影与其三维坐标有一一对应的关系。空间点到 H 面的距离为该点( C )坐标的坐标值。XW YV ZH A．X B．Y C．Z D．以上答案都不对 5．当视图中存在虚线与虚线、虚线与实线重叠而难以用视图表达机件的不可见部分的形状以及当视图中虚线过多影响到清晰读图和标注尺寸时，常常用( A )表达。 A．剖视图 B．旋转视图 C．斜视图 D．以上答案都不对 6．机械和建筑工程图样主要采用( D )方法绘制。 A．中心投影 B．斜投影 C．轴测投影 D．平行投影 7．三视图的投影规律是( B )。 A．主、左视图长对正，主、俯视图高平齐，俯、左视图宽相等 B．主、俯视图长对正，主、左视图高平齐，俯、左视图宽相等 C．主、俯视图长对正，俯、左视图高平齐，...
