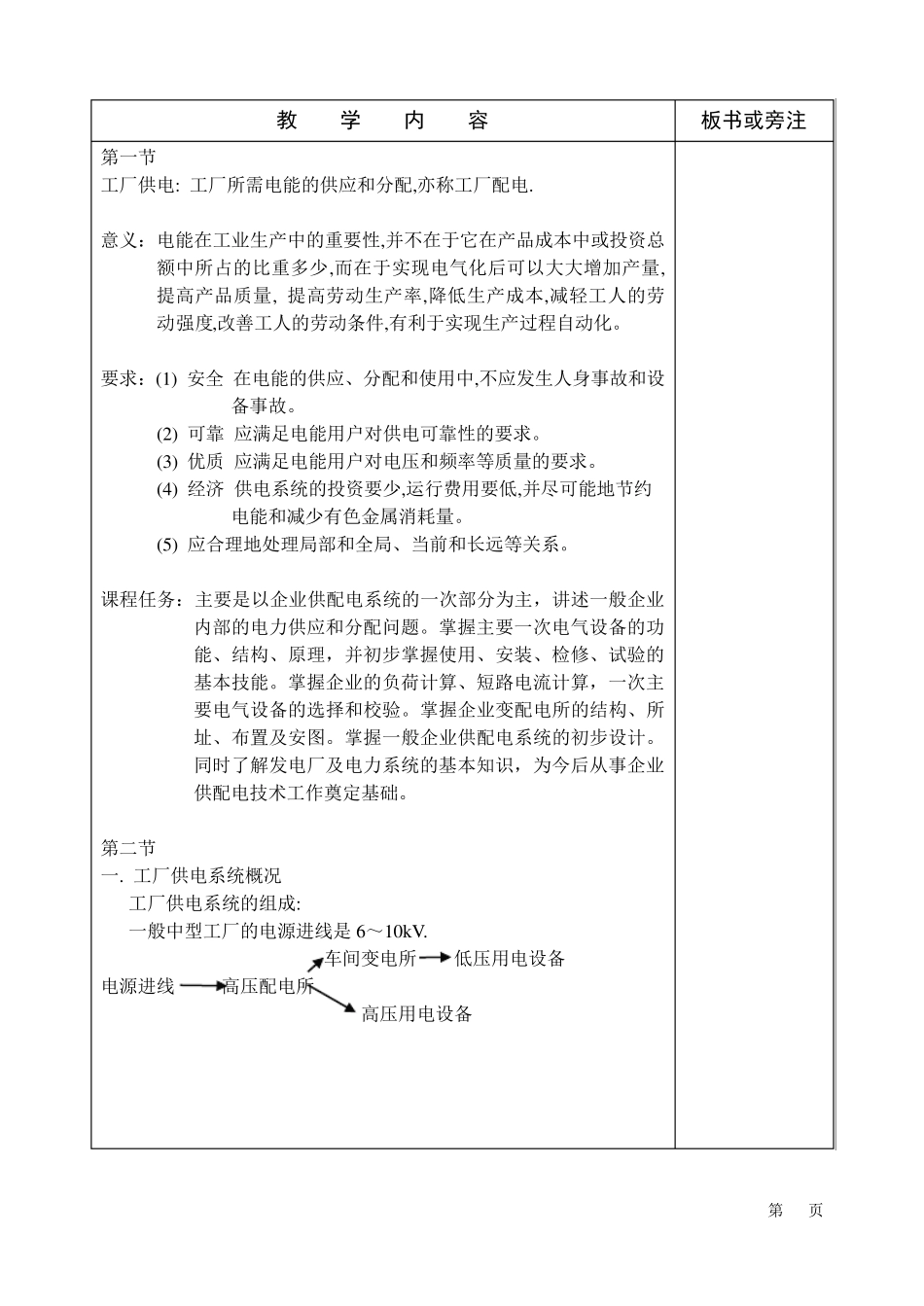

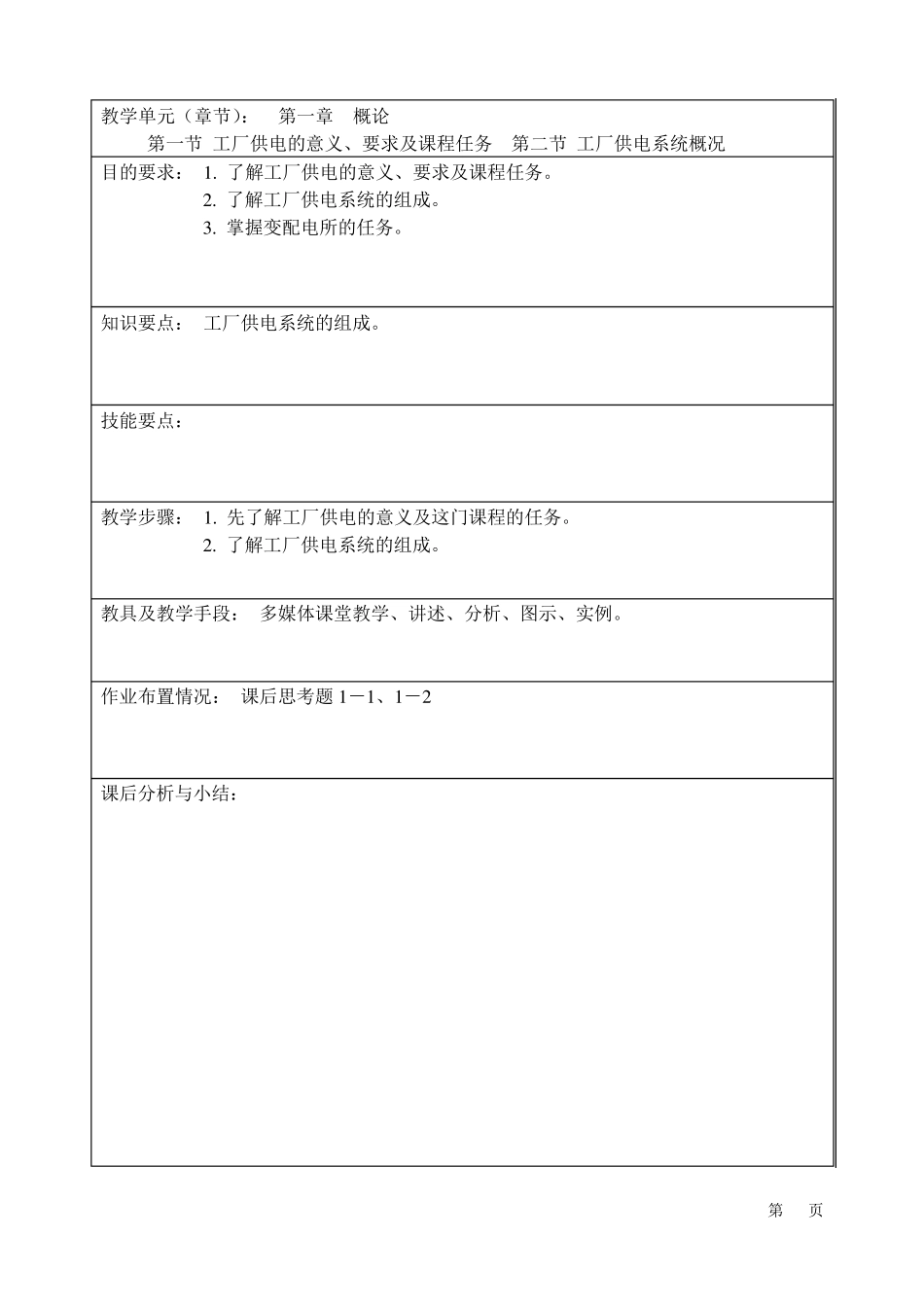

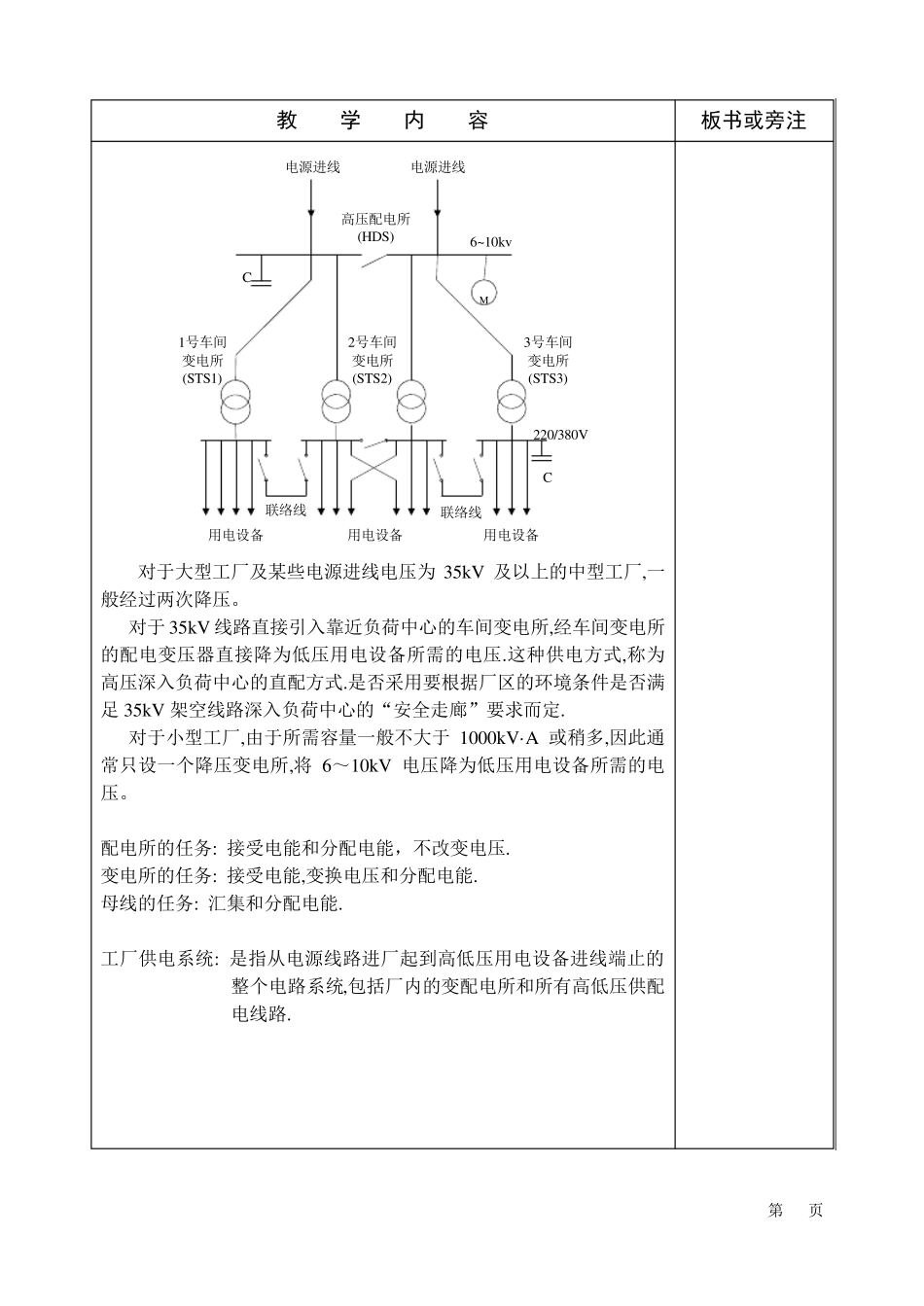

第 页 教学单元（章节）： 第一章 概论 第一节 工厂供电的意义、要求及课程任务 第二节 工厂供电系统概况 目的要求： 1 . 了解工厂供电的意义、要求及课程任务。 2 . 了解工厂供电系统的组成。 3 . 掌握变配电所的任务。 知识要点： 工厂供电系统的组成。 技能要点： 教学步骤： 1 . 先了解工厂供电的意义及这门课程的任务。 2 . 了解工厂供电系统的组成。 教具及教学手段： 多媒体课堂教学、讲述、分析、图示、实例。 作业布置情况： 课后思考题 1 －1 、1 －2 课后分析与小结： 第 页 教 学 内 容 板书或旁注 第一节 工厂供电: 工厂所需电能的供应和分配,亦称工厂配电. 意义：电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于实现电气化后可以大大增加产量,提高产品质量, 提高劳动生产率,降低生产成本,减轻工人的劳 动强度,改善工人的劳动条件,有利于实现生产过程自动化。 要求：(1) 安全 在电能的供应、分配和使用中,不应发生人身事故和设备事故。 (2) 可靠 应满足电能用户对供电可靠性的要求。 (3) 优质 应满足电能用户对电压和频率等质量的要求。 (4) 经济 供电系统的投资要少,运行费用要低,并尽可能地节约 电能和减少有色金属消耗量。 (5) 应合理地处理局部和全局、当前和长远等关系。 课程任务：主要是以企业供配电系统的一次部分为主，讲述一般企业内部的电力供应和分配问题。掌握主要一次电气设备的功能、结构、原理，并初步掌握使用、安装、检修、试验的基本技能。掌握企业的负荷计算、短路电流计算，一次主要电气设备的选择和校验。掌握企业变配电所的结构、所址、布置及安图。掌握一般企业供配电系统的初步设计。同时了解发电厂及电力系统的基本知识，为今后从事企业供配电技术工作奠定基础。 第二节 一. 工厂供电系统概况 工厂供电系统的组成: 一般中型工厂的电源进线是 6～10kV. 车间变电所 低压用电设备 电源进线 高压配电所 高压用电设备 第 页 教 学 内 容 板书或旁注 对于大型工厂及某些电源进线电压为35kV 及以上的中型工厂,一般经过两次降压。 对于35kV 线路直接引入靠近负荷中心的车间变电所,经车间变电所的配电变压器直接降为低压用电设备所需的电压.这种供电方式,称为高压深入负荷中心的直配方式.是否采用要根据厂区的环境条件是否满足35kV 架空线路深入负荷中心的“安全走廊”要求而定. 对...
