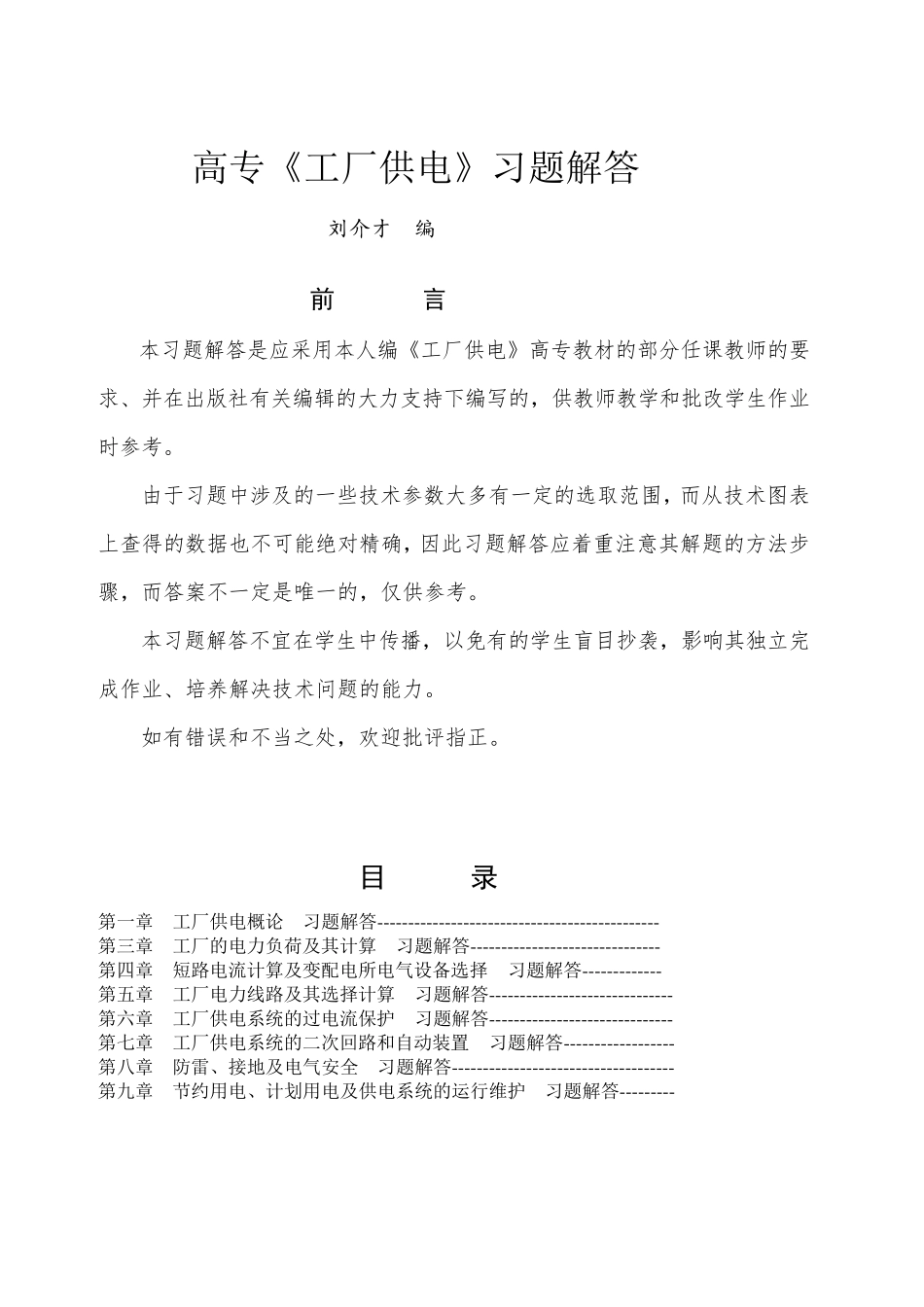

高专《工厂供电》习题解答 刘介才 编 前 言 本习题解答是应采用本人编《工厂供电》高专教材的部分任课教师的要求、并在出版社有关编辑的大力支持下编写的，供教师教学和批改学生作业时参考。 由于习题中涉及的一些技术参数大多有一定的选取范围，而从技术图表上查得的数据也不可能绝对精确，因此习题解答应着重注意其解题的方法步骤，而答案不一定是唯一的，仅供参考。 本习题解答不宜在学生中传播，以免有的学生盲目抄袭，影响其独立完成作业、培养解决技术问题的能力。 如有错误和不当之处，欢迎批评指正。 目 录 第一章 工厂供电概论 习题解答---------------------------------------------- 第三章 工厂的电力负荷及其计算 习题解答------------------------------- 第四章 短路电流计算及变配电所电气设备选择 习题解答------------- 第五章 工厂电力线路及其选择计算 习题解答------------------------------ 第六章 工厂供电系统的过电流保护 习题解答------------------------------ 第七章 工厂供电系统的二次回路和自动装置 习题解答------------------ 第八章 防雷、接地及电气安全 习题解答------------------------------------ 第九章 节约用电、计划用电及供电系统的运行维护 习题解答--------- 第一章 工厂供电概论 习题解答 １－１ 解：变压器Ｔ1 的一次侧额定电压应与发电机Ｇ的额定电压相同，即为10.5kV。变压器Ｔ1 的二次侧额定电压应比线路ＷL1 末端变压器Ｔ2 的一次额定电压高 10％，即为242kV。故变压器Ｔ1 的额定电压应为10.5／242kV。 线路 WL1 的额定电压应与变压器Ｔ2 的一次额定电压相同，即为220kV。 线路ＷL2 的额定电压应为35kV，因为变压器T2 二次侧额定电压为38.5kV，正好比 35kV 高１０％。 １－２ 解：发电机Ｇ的额定电压应比 6ｋＶ线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋＶ。 变压器Ｔ１的一次额定电压应与发电机Ｇ的额定电压相同，故其一次额定电压应为6.3ｋＶ。Ｔ１的二次额定电压应比 35ｋＶ线路额定电压高１０％，故其二次额定电压应为38.5ｋＶ。 因此变压器Ｔ１的额定电压应为6.3／38.5ｋＶ。 变压器Ｔ２的一次额定电压应与35ｋＶ线路的额定电压相同，即其一次额定电压应为35kV。Ｔ２的二次额定电压应比 10kV 电网电压高１０％，即其二次额定电压应为11kV。因此变压器Ｔ２的额定电压应为35／11kV。 变压器Ｔ３的一次额...
