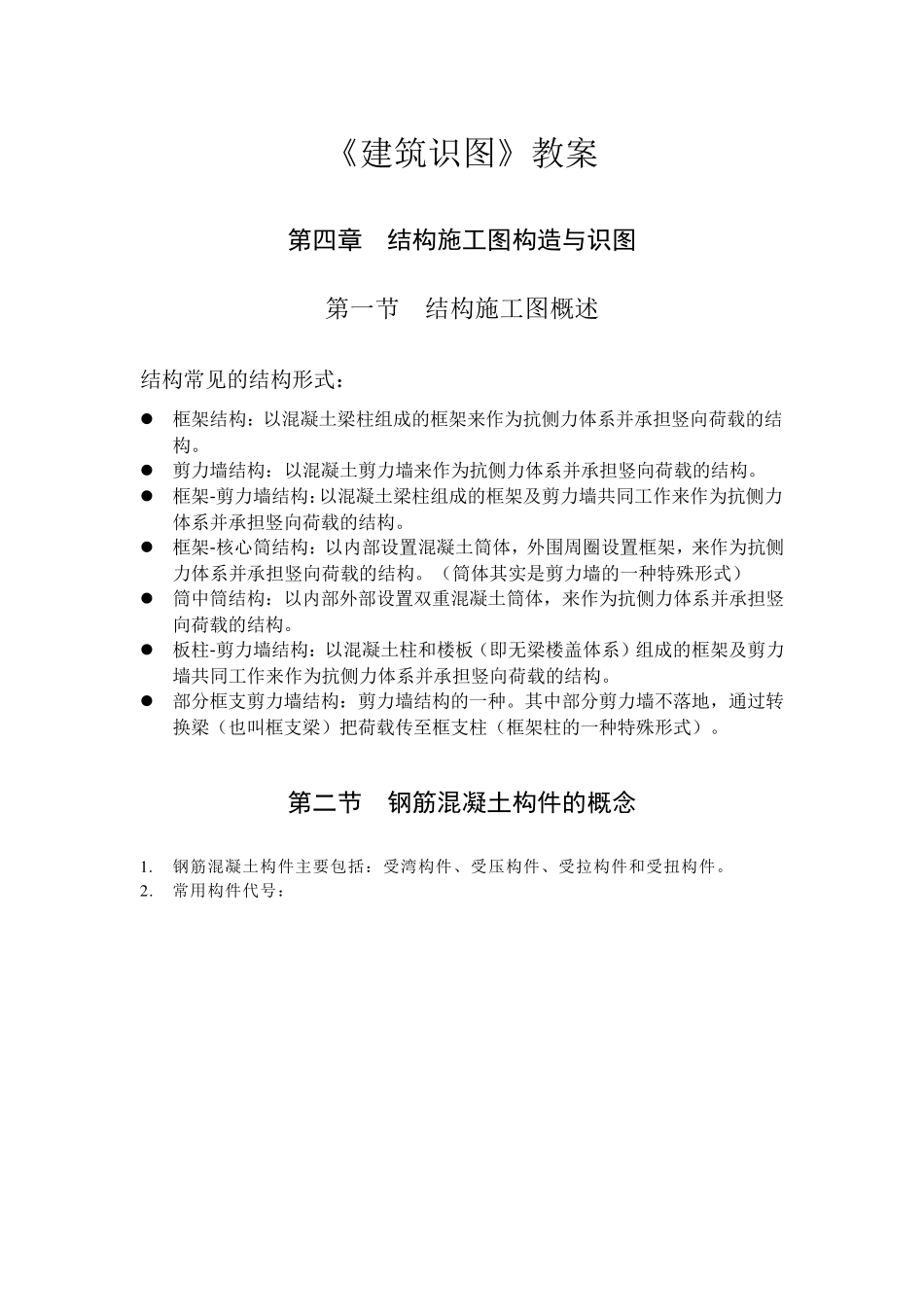

《建筑识图》教案 第四章 结构施工图构造与识图 第一节 结构施工图概述 结构常见的结构形式：  框架结构：以混凝土梁柱组成的框架来作为抗侧力体系并承担竖向荷载的结构。  剪力墙结构：以混凝土剪力墙来作为抗侧力体系并承担竖向荷载的结构。  框架-剪力墙结构：以混凝土梁柱组成的框架及剪力墙共同工作来作为抗侧力体系并承担竖向荷载的结构。  框架-核心筒结构：以内部设置混凝土筒体，外围周圈设置框架，来作为抗侧力体系并承担竖向荷载的结构。（筒体其实是剪力墙的一种特殊形式）  筒中筒结构：以内部外部设置双重混凝土筒体，来作为抗侧力体系并承担竖向荷载的结构。  板柱-剪力墙结构：以混凝土柱和楼板（即无梁楼盖体系）组成的框架及剪力墙共同工作来作为抗侧力体系并承担竖向荷载的结构。  部分框支剪力墙结构：剪力墙结构的一种。其中部分剪力墙不落地，通过转换梁（也叫框支梁）把荷载传至框支柱（框架柱的一种特殊形式）。 第二节 钢筋混凝土构件的概念 1 . 钢筋混凝土构件主要包括：受湾构件、受压构件、受拉构件和受扭构件。 2 . 常用构件代号： 第三节 钢筋 1 . 钢筋的种类 2 . 钢筋的配置及表达方式： 3 . 钢筋的作用：  主钢筋：即受力钢筋。可分受拉和受压钢筋两类。受拉钢筋配置在构件的受弯区域，承受拉力，受压钢筋配置在受弯构件的受压区和受压构件中，与混凝土共同承受压力。  弯起钢筋。又称斜钢筋，是受拉钢筋的一种特殊形式。梁类构件由于端部附近剪力较大造成斜向拉力较大，这时需要用斜钢筋来抵抗这种拉力。  架立钢筋。架立钢筋能够固定箍筋，并与主筋一起连成钢筋骨架，保证受力钢筋的设计位置，使其在浇注混凝土过程中不发生移动。  箍筋。除了满足斜截面抗剪强度外，它与架立钢筋、受力筋一起组成梁、柱的骨架。  腰筋和拉筋。腰筋的作用是防止梁截面太高时，因混凝土收缩和温度变形而产生的竖向裂缝，同时也可加强钢筋骨架的整体刚度。腰筋用拉筋联系。  分布钢筋。指垂直与构件受力钢筋方向布置的构造钢筋，其作用是使构件上的荷载更均匀的传递给受力钢筋，同时也可抵抗混凝土收缩应力和温度应力。 第四节 钢筋混凝土构件图示方式及内容 1 . 立面图与断面图 2 . 钢筋表 第五节 基础图 一、基础类型： (一) 按所用材料分类 房屋建筑基础按所用材料可分为砖基础、毛石基础、灰土基础、混凝土基础及钢筋混凝土基础。...
