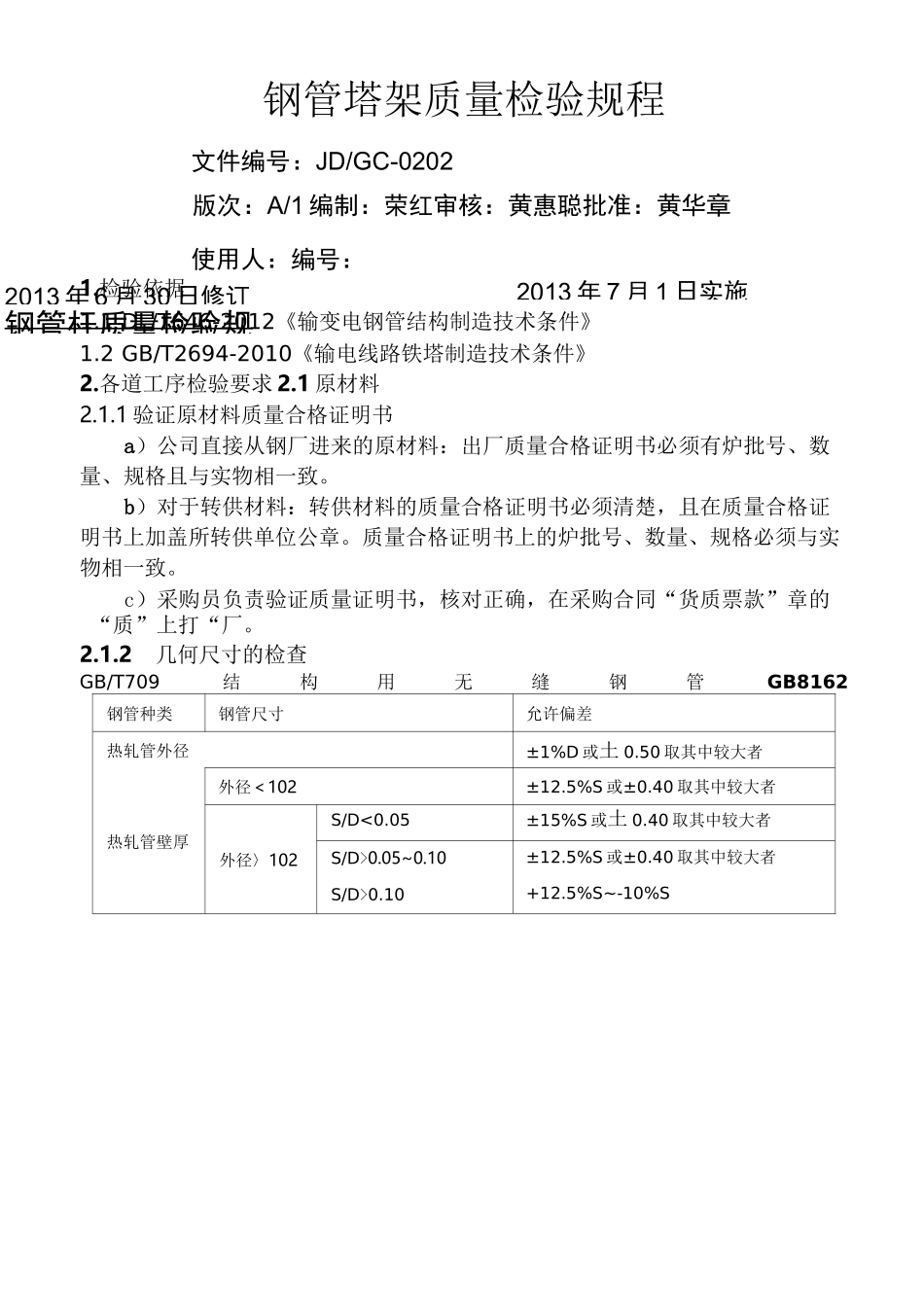

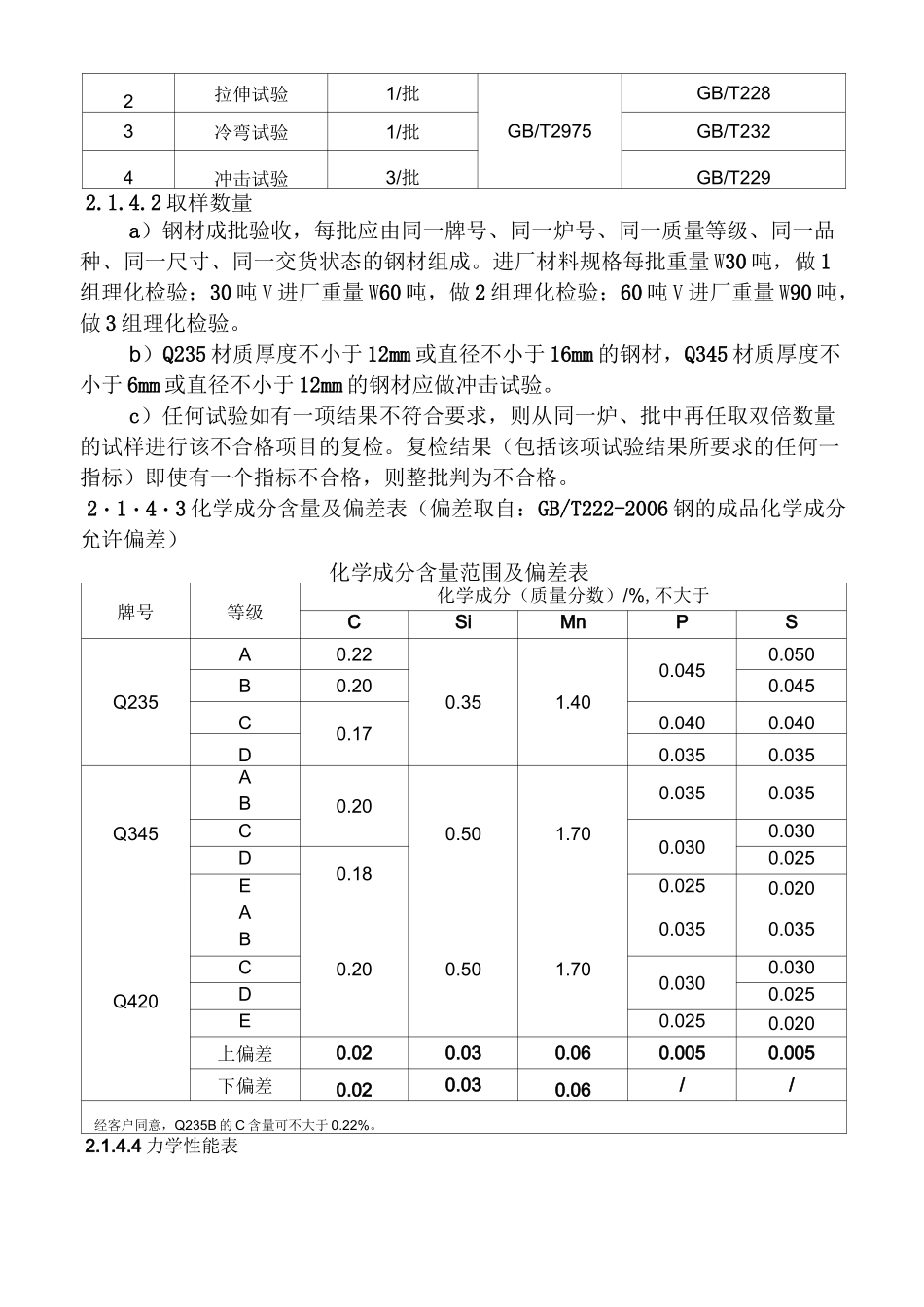

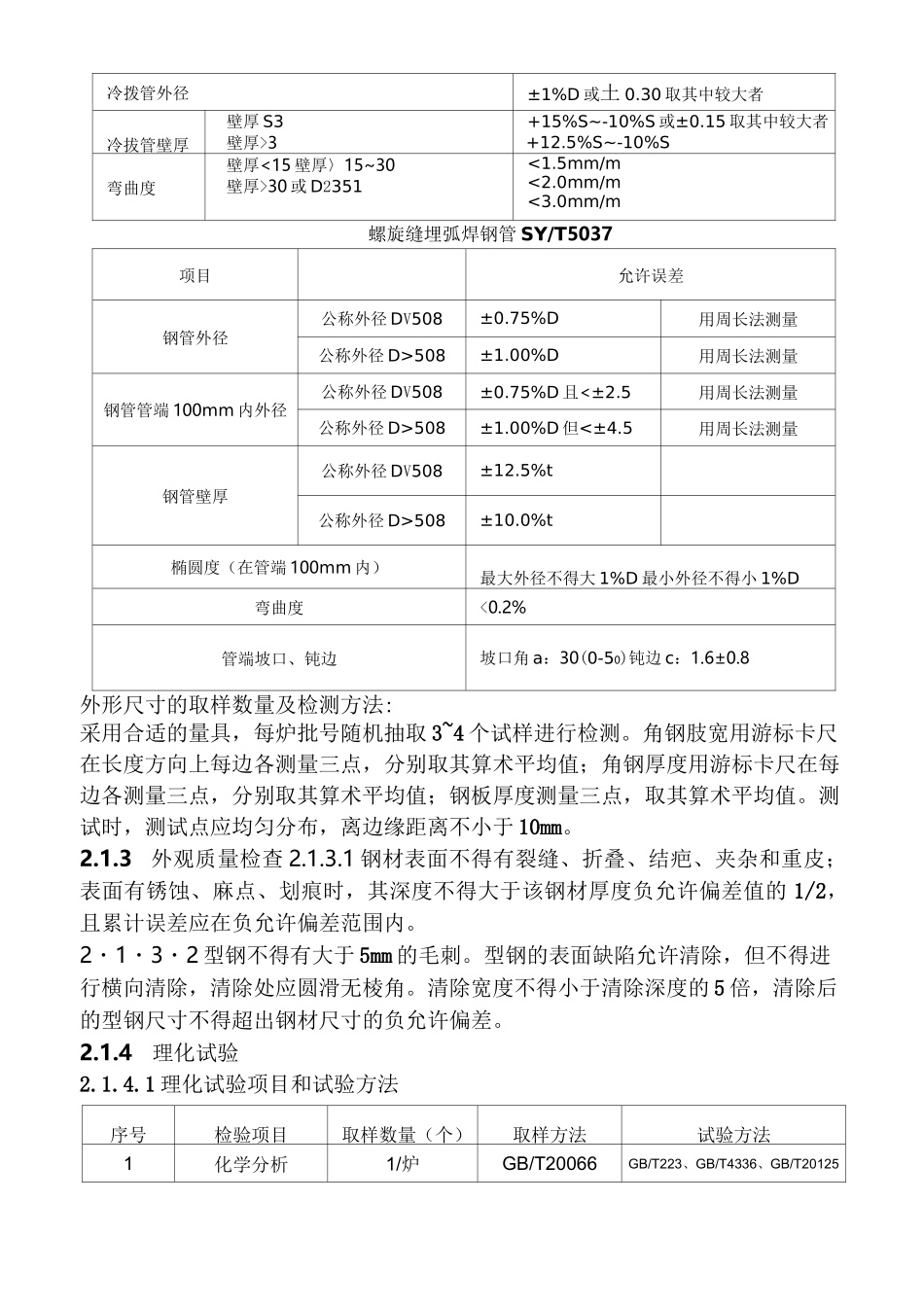

2013 年 6 月 30 日修订钢管杆质量检验规2013 年 7 月 1 日实施钢管塔架质量检验规程文件编号:JD/GC-0202版次:A/1 编制:荣红审核:黄惠聪批准:黄华章使用人:编号:1.检验依据1.1 DL/T646-2012《输变电钢管结构制造技术条件》1.2 GB/T2694-2010《输电线路铁塔制造技术条件》2.各道工序检验要求 2.1 原材料2.1.1 验证原材料质量合格证明书a)公司直接从钢厂进来的原材料:出厂质量合格证明书必须有炉批号、数量、规格且与实物相一致。b)对于转供材料:转供材料的质量合格证明书必须清楚,且在质量合格证明书上加盖所转供单位公章。质量合格证明书上的炉批号、数量、规格必须与实物相一致。c)采购员负责验证质量证明书,核对正确,在采购合同“货质票款”章的“质”上打“厂。2.1.2几何尺寸的检查GB/T709结构用无缝钢管GB8162钢管种类钢管尺寸允许偏差热轧管外径±1%D 或土 0.50 取其中较大者热轧管壁厚外径<102±12.5%S 或±0.40 取其中较大者外径〉102S/D<0.05±15%S 或土 0.40 取其中较大者S/D>0.05~0.10S/D>0.10±12.5%S 或±0.40 取其中较大者+12.5%S~-10%S冷拨管外径±1%D 或土 0.30 取其中较大者冷拔管壁厚壁厚 S3壁厚>3+15%S~-10%S 或±0.15 取其中较大者+12.5%S~-10%S弯曲度壁厚<15 壁厚〉15~30壁厚>30 或 D2351<1.5mm/m<2.0mm/m<3.0mm/m螺旋缝埋弧焊钢管 SY/T5037项目允许误差钢管外径公称外径 DV508±0.75%D用周长法测量公称外径 D>508±1.00%D用周长法测量钢管管端 100mm 内外径公称外径 DV508±0.75%D 且<±2.5用周长法测量公称外径 D>508±1.00%D 但<±4.5用周长法测量钢管壁厚公称外径 DV508±12.5%t公称外径 D>508±10.0%t椭圆度(在管端 100mm 内)最大外径不得大 1%D 最小外径不得小 1%D弯曲度<0.2%管端坡口、钝边坡口角 a:30(0-50)钝边 c:1.6±0.8外形尺寸的取样数量及检测方法:采用合适的量具,每炉批号随机抽取 3~4 个试样进行检测。角钢肢宽用游标卡尺在长度方向上每边各测量三点,分别取其算术平均值;角钢厚度用游标卡尺在每边各测量三点,分别取其算术平均值;钢板厚度测量三点,取其算术平均值。测试时,测试点应均匀分布,离边缘距离不小于 10mm。2.1.3外观质量检查 2.1.3.1 钢材表面不得有裂缝、折叠、结疤、夹杂和重皮;表面有锈蚀、麻点、划痕时,其深度不得大于该钢材厚度负允许偏差值的 1/2,且累计误差应在负允许偏差范围内。2・1・3・2 型...
