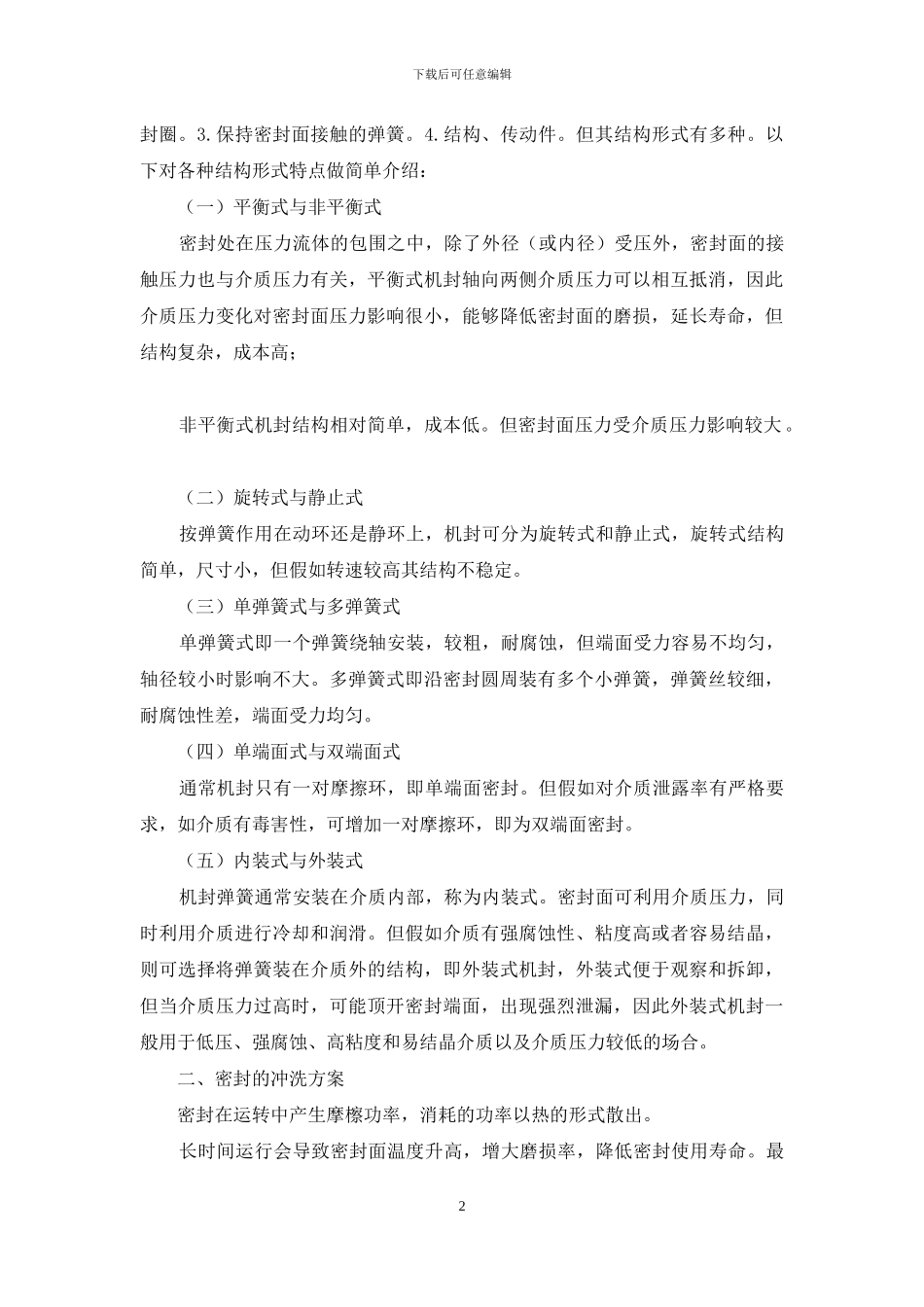

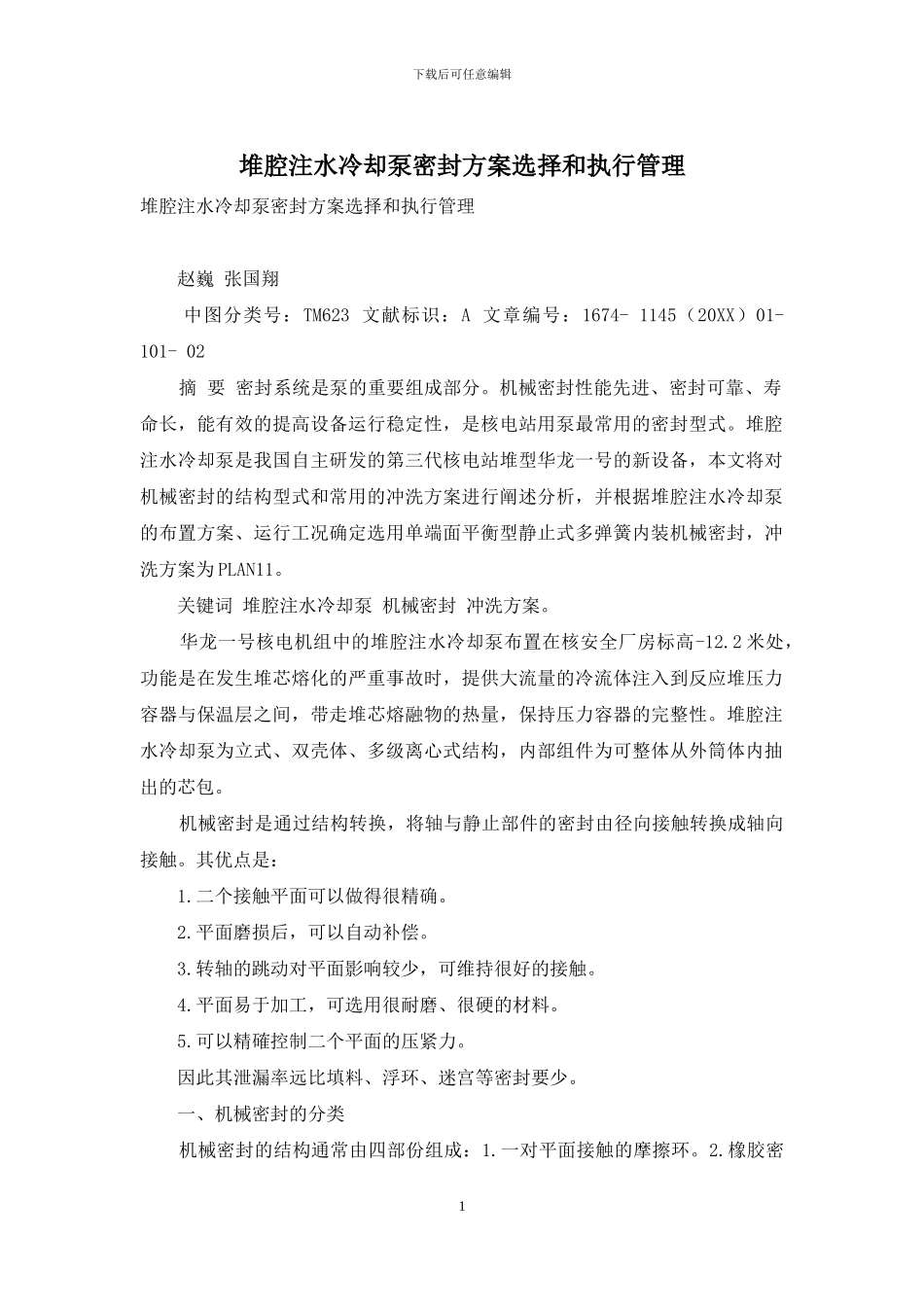

下载后可任意编辑堆腔注水冷却泵密封方案选择和执行管理堆腔注水冷却泵密封方案选择和执行管理 赵巍 张国翔 中图分类号：TM623 文献标识：A 文章编号：1674- 1145（20XX）01- 101- 02 摘 要 密封系统是泵的重要组成部分。机械密封性能先进、密封可靠、寿命长，能有效的提高设备运行稳定性，是核电站用泵最常用的密封型式。堆腔注水冷却泵是我国自主研发的第三代核电站堆型华龙一号的新设备，本文将对机械密封的结构型式和常用的冲洗方案进行阐述分析，并根据堆腔注水冷却泵的布置方案、运行工况确定选用单端面平衡型静止式多弹簧内装机械密封，冲洗方案为 PLAN11。 关键词 堆腔注水冷却泵 机械密封 冲洗方案。 华龙一号核电机组中的堆腔注水冷却泵布置在核安全厂房标高-12.2 米处，功能是在发生堆芯熔化的严重事故时，提供大流量的冷流体注入到反应堆压力容器与保温层之间，带走堆芯熔融物的热量，保持压力容器的完整性。堆腔注水冷却泵为立式、双壳体、多级离心式结构，内部组件为可整体从外筒体内抽出的芯包。 机械密封是通过结构转换，将轴与静止部件的密封由径向接触转换成轴向接触。其优点是： 1.二个接触平面可以做得很精确。 2.平面磨损后，可以自动补偿。 3.转轴的跳动对平面影响较少，可维持很好的接触。 4.平面易于加工，可选用很耐磨、很硬的材料。 5.可以精確控制二个平面的压紧力。 因此其泄漏率远比填料、浮环、迷宫等密封要少。 一、机械密封的分类 机械密封的结构通常由四部份组成：1.一对平面接触的摩擦环。2.橡胶密1下载后可任意编辑封圈。3.保持密封面接触的弹簧。4.结构、传动件。但其结构形式有多种。以下对各种结构形式特点做简单介绍： （一）平衡式与非平衡式 密封处在压力流体的包围之中，除了外径（或内径）受压外，密封面的接触压力也与介质压力有关，平衡式机封轴向两侧介质压力可以相互抵消，因此介质压力变化对密封面压力影响很小，能够降低密封面的磨损，延长寿命，但结构复杂，成本高； 非平衡式机封结构相对简单，成本低。但密封面压力受介质压力影响较大。 （二）旋转式与静止式 按弹簧作用在动环还是静环上，机封可分为旋转式和静止式，旋转式结构简单，尺寸小，但假如转速较高其结构不稳定。 （三）单弹簧式与多弹簧式 单弹簧式即一个弹簧绕轴安装，较粗，耐腐蚀，但端面受力容易不均匀，轴径较小时影响不大。多弹簧式即沿密封圆周装有多个小弹簧，弹簧丝较细，耐腐蚀性差...
