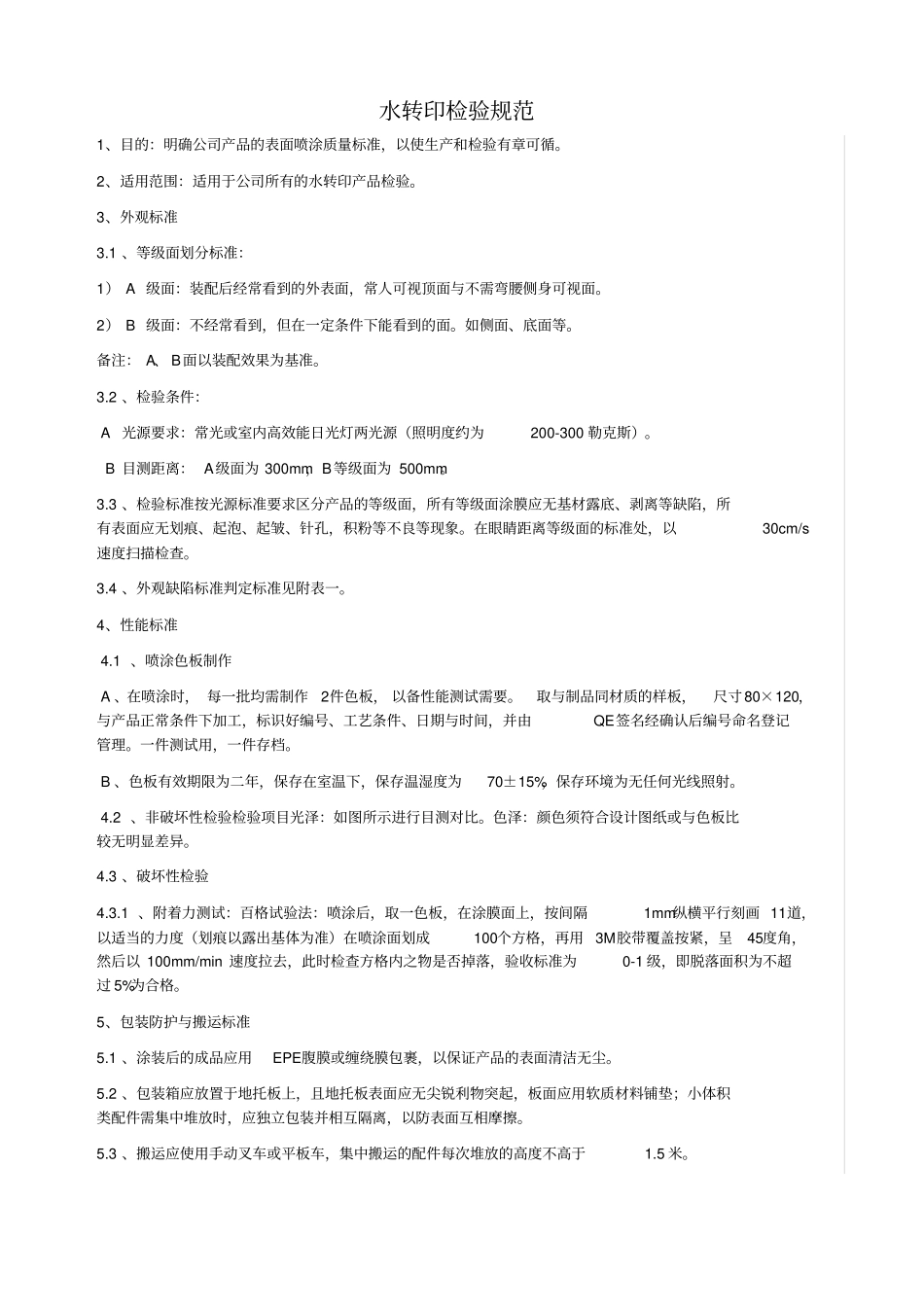

水转印检验规范1、目的：明确公司产品的表面喷涂质量标准，以使生产和检验有章可循。2、适用范围：适用于公司所有的水转印产品检验。3、外观标准3.1 、等级面划分标准：1） A 级面：装配后经常看到的外表面，常人可视顶面与不需弯腰侧身可视面。2） B 级面：不经常看到，但在一定条件下能看到的面。如侧面、底面等。备注： A、 B面以装配效果为基准。3.2 、检验条件： A 光源要求：常光或室内高效能日光灯两光源（照明度约为200-300 勒克斯）。B 目测距离： A级面为 300mm，B等级面为 500mm。3.3 、检验标准按光源标准要求区分产品的等级面，所有等级面涂膜应无基材露底、剥离等缺陷，所有表面应无划痕、起泡、起皱、针孔，积粉等不良等现象。在眼睛距离等级面的标准处，以30cm/s速度扫描检查。3.4 、外观缺陷标准判定标准见附表一。4、性能标准 4.1 、喷涂色板制作 A 、在喷涂时， 每一批均需制作2件色板， 以备性能测试需要。取与制品同材质的样板，尺寸80×120，与产品正常条件下加工，标识好编号、工艺条件、日期与时间，并由QE签名经确认后编号命名登记管理。一件测试用，一件存档。 B 、色板有效期限为二年，保存在室温下，保存温湿度为70±15%，保存环境为无任何光线照射。 4.2 、非破坏性检验检验项目光泽：如图所示进行目测对比。色泽：颜色须符合设计图纸或与色板比较无明显差异。4.3 、破坏性检验4.3.1 、附着力测试：百格试验法：喷涂后，取一色板，在涂膜面上，按间隔1mm纵横平行刻画 11道，以适当的力度（划痕以露出基体为准）在喷涂面划成100个方格，再用 3M胶带覆盖按紧，呈45度角，然后以 100mm/min 速度拉去，此时检查方格内之物是否掉落，验收标准为0-1 级，即脱落面积为不超过 5%为合格。5、包装防护与搬运标准5.1 、涂装后的成品应用EPE腹膜或缠绕膜包裹，以保证产品的表面清洁无尘。5.2 、包装箱应放置于地托板上，且地托板表面应无尖锐利物突起，板面应用软质材料铺垫；小体积类配件需集中堆放时，应独立包装并相互隔离，以防表面互相摩擦。5.3 、搬运应使用手动叉车或平板车，集中搬运的配件每次堆放的高度不高于1.5 米。项目标A 级面准B 级面颗粒2.面积≥ 0.5mm（白点 /黑点）不可有；2、0.1mm2 以下颗粒，不明显影响外观 OK ；3、0.1mm2≤面积≤ 0.5mm2 整个 A面不超过 3 个颗粒， 且两颗粒间距大于 6cm。1、面积≥ 0.7mm2 颗粒不可有；2、0.2mm2 以下 OK；3...
