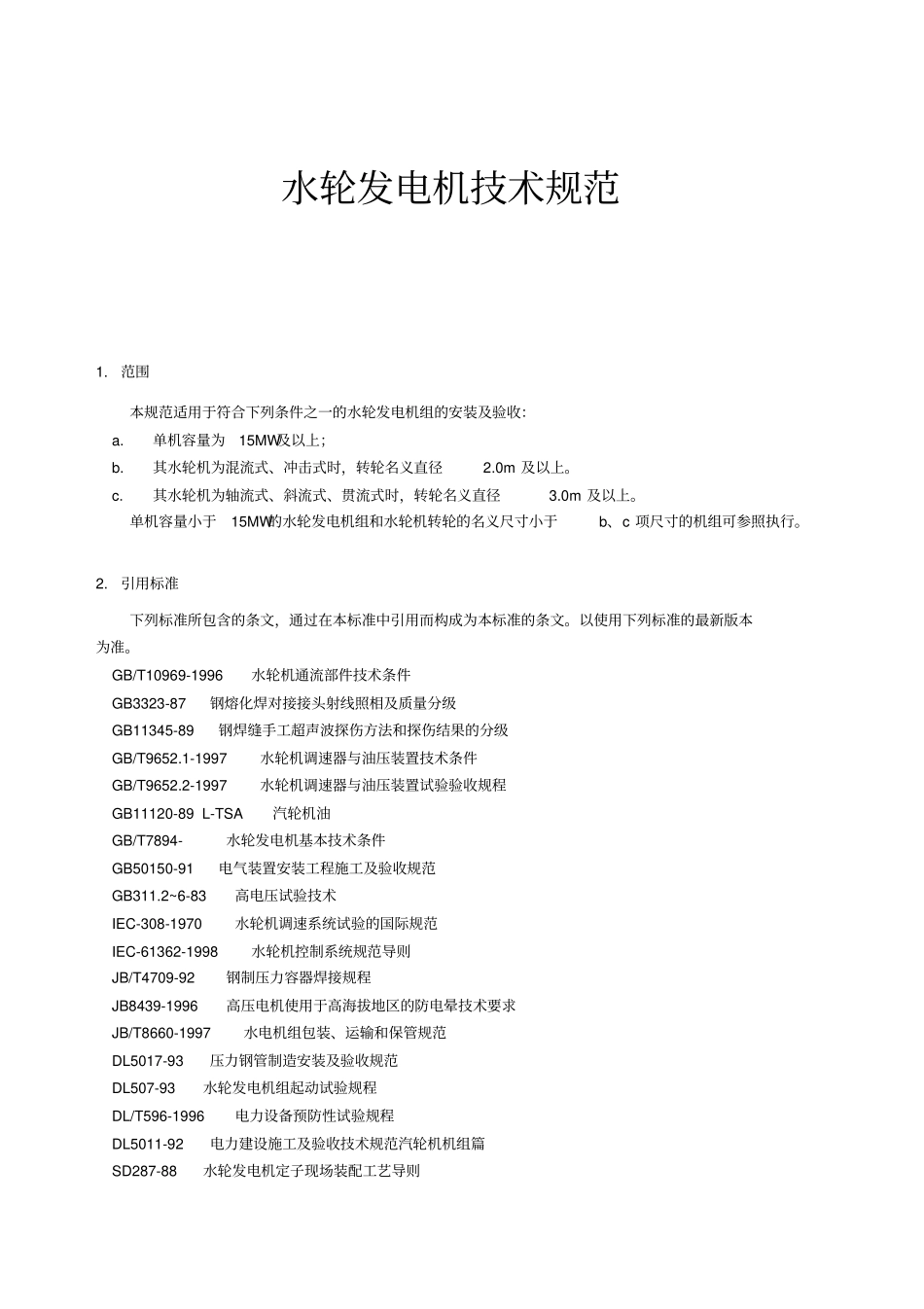

水轮发电机技术规范1. 范围本规范适用于符合下列条件之一的水轮发电机组的安装及验收： a. 单机容量为15MW及以上； b. 其水轮机为混流式、冲击式时，转轮名义直径2.0m 及以上。 c. 其水轮机为轴流式、斜流式、贯流式时，转轮名义直径3.0m 及以上。单机容量小于15MW的水轮发电机组和水轮机转轮的名义尺寸小于b、c 项尺寸的机组可参照执行。2. 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。以使用下列标准的最新版本为准。 GB/T10969-1996 水轮机通流部件技术条件 GB3323-87 钢熔化焊对接接头射线照相及质量分级 GB11345-89 钢焊缝手工超声波探伤方法和探伤结果的分级 GB/T9652.1-1997 水轮机调速器与油压装置技术条件 GB/T9652.2-1997 水轮机调速器与油压装置试验验收规程 GB11120-89 L-TSA汽轮机油 GB/T7894- 水轮发电机基本技术条件 GB50150-91 电气装置安装工程施工及验收规范 GB311.2~6-83 高电压试验技术 IEC-308-1970 水轮机调速系统试验的国际规范 IEC-61362-1998 水轮机控制系统规范导则 JB/T4709-92 钢制压力容器焊接规程 JB8439-1996 高压电机使用于高海拔地区的防电晕技术要求 JB/T8660-1997 水电机组包装、运输和保管规范 DL5017-93 压力钢管制造安装及验收规范 DL507-93 水轮发电机组起动试验规程 DL/T596-1996 电力设备预防性试验规程 DL5011-92 电力建设施工及验收技术规范汽轮机机组篇 SD287-88 水轮发电机定子现场装配工艺导则3. 总则3.0.1 机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件，按本规范要求进行。但制造厂因改进设计而有特殊要求的，应按制造厂有关技术文件的要求进行。凡本规范和制造厂技术文件均未涉及者，应由施工单位申报监理工程师，并通过监理工程师会同制造厂及有关单位拟定补充规定，报业主审批后执行，重大问题报主管部门备案。当制造厂的技术要求与本规范有矛盾时，施工单位应通过监理工程师与制造厂协商解决。3.0.2 水轮发电机组及其辅助设备的安装工程，除应执行本规范外，还应遵守国家及有关部门颁发的现行安全技术、劳动保护、环境保护、防火等规程的有关要求。3.0.3 水轮发电机组设备，应符合国家现行的技术标准和订货合同规定。设备到达接受地点后，施工单位应参与设备开箱、清点，检查设备供货清单及随机装箱单，并按水轮发电机组包装、运输、保管条件执行。施工单位还应检查以下文件，以作为...
