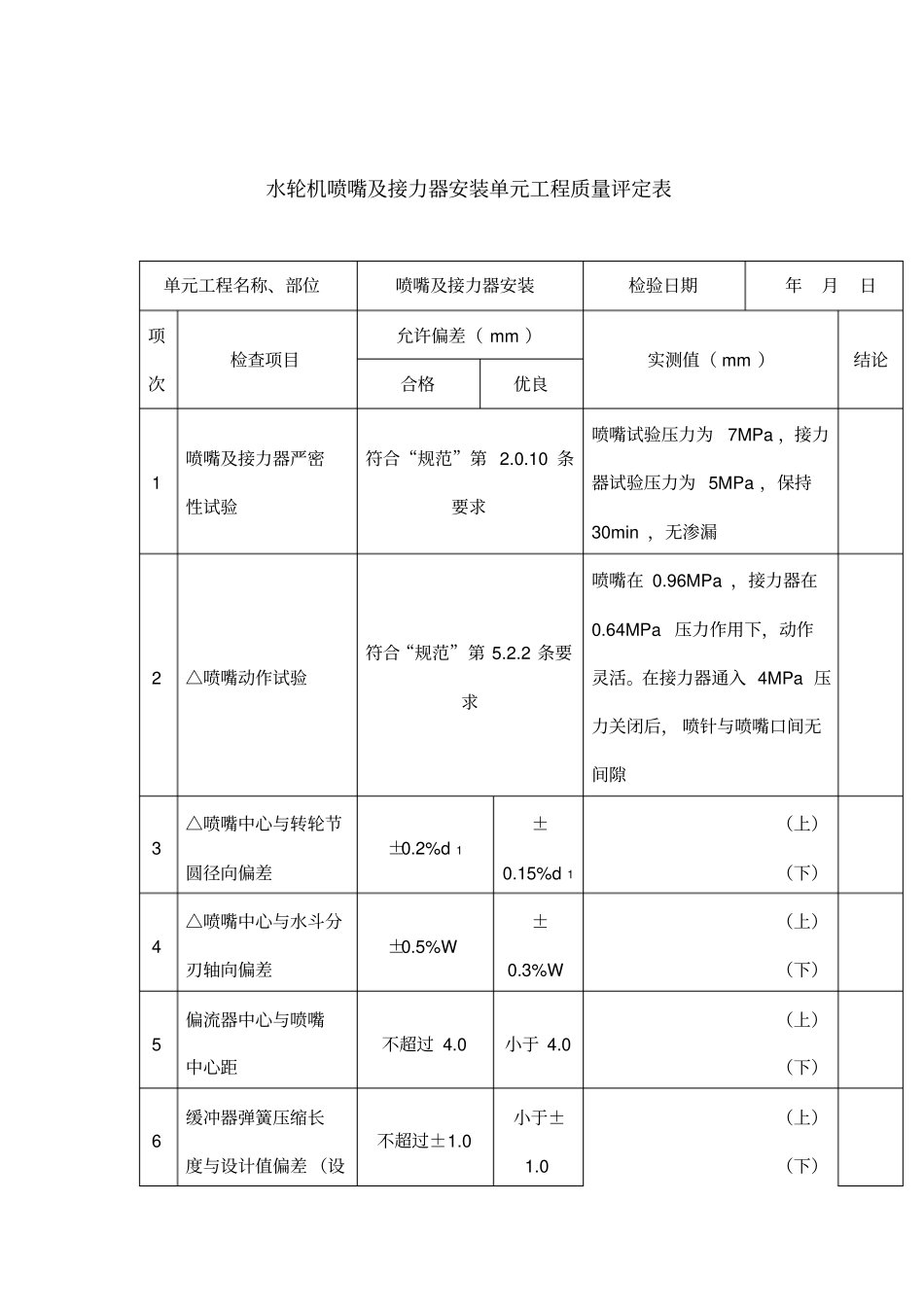

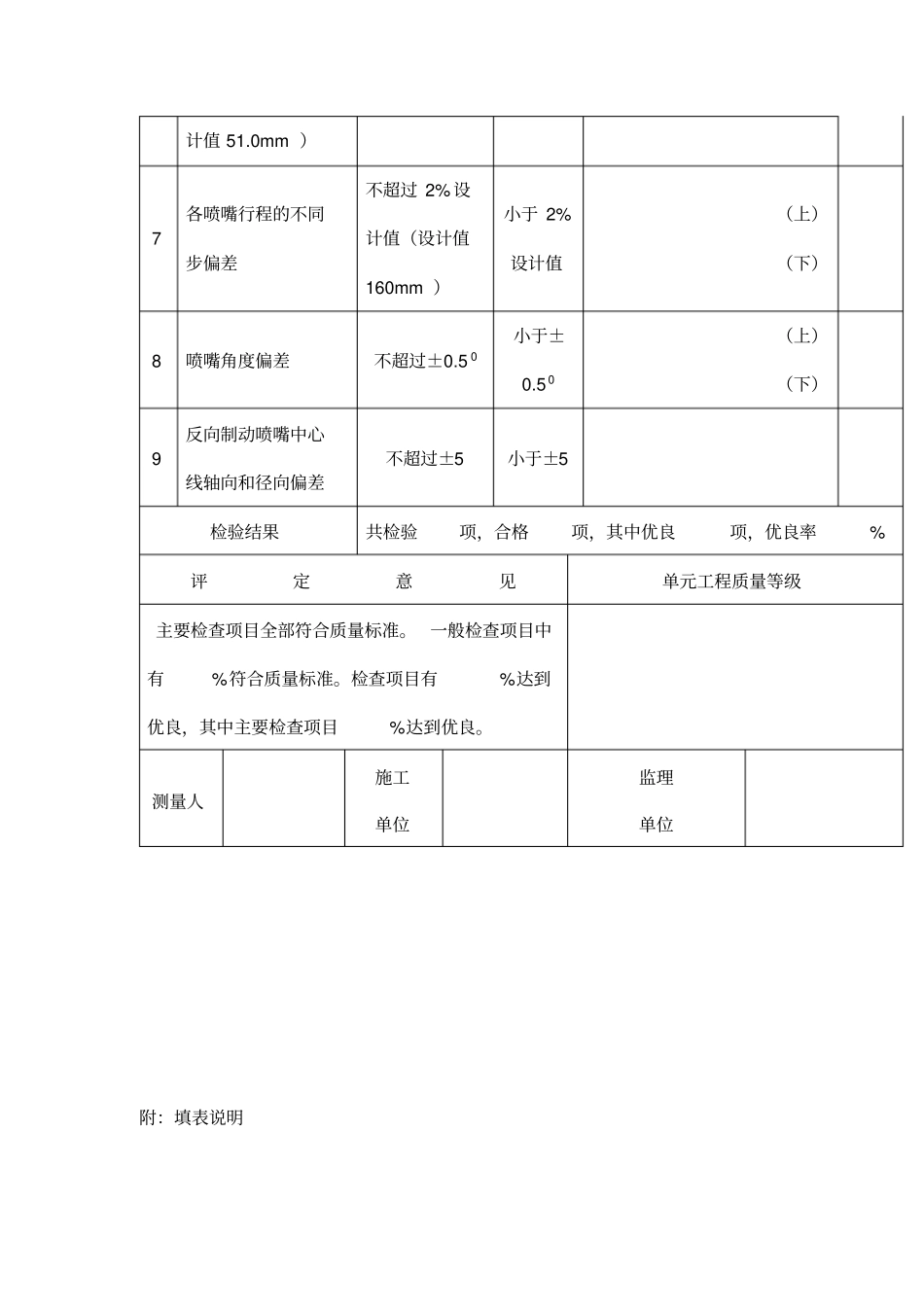

湖北锁金山电业发展有限责任公司2011 年 3# 机组 A 级检修质量管理细则本次 3# 机组 A 级检修以对外承包的方式进行，承包方为葛洲坝集团三峡机电安装处， 设备维护部负责项目管理， 安全生产部担任监理职责。为了圆满完成本次检修，正常履行监理职责，针对3# 机组的特点制定本质量管理细则。本 细 则 参 照 依 据 为 《 水 轮 机 发 电 机 组 安 装 技 术 规 范 》（GB8564-88 ）、《水利水电基本建设工程单元工程质量评定标准- 水轮发电机组安装工程》 （SDJ249.3-88 ）、《立式水轮发电机检修技术规程》（DL T817-2002 ）。承包单位根据设计图纸、 合同技术规范和有关施工规程规范，结合工地的现场条件，编制了施工组织设计方案，具备开工条件并于2010 年 12 月 12 日正式开工。本次检修质量管理实行质检点（H、W 点）验收和三级（班组、部门、公司）验收相结合的方式进行分步验收。具体验收项目评定内容为：水轮机喷嘴及接力器安装单元工程质量评定表单元工程名称、部位喷嘴及接力器安装检验日期年月日项次检查项目允许偏差（ mm ）实测值（ mm ）结论合格优良1 喷嘴及接力器严密性试验符合“规范”第 2.0.10 条要求喷嘴试验压力为7MPa ，接力器试验压力为 5MPa ，保持30min ，无渗漏2 △喷嘴动作试验符合“规范”第 5.2.2 条要求喷嘴在 0.96MPa ，接力器在0.64MPa 压力作用下，动作灵活。在接力器通入 4MPa 压力关闭后， 喷针与喷嘴口间无间隙3 △喷嘴中心与转轮节圆径向偏差±0.2%d 1±0.15%d 1（上）（下）4 △喷嘴中心与水斗分刃轴向偏差±0.5%W ±0.3%W （上）（下）5 偏流器中心与喷嘴中心距不超过 4.0 小于 4.0 （上）（下）6 缓冲器弹簧压缩长度与设计值偏差 （设不超过±1.0 小于±1.0 （上）（下）计值 51.0mm ）7 各喷嘴行程的不同步偏差不超过 2% 设计值（设计值160mm ）小于 2%设计值（上）（下）8 喷嘴角度偏差不超过±0.5 0小于±0.5 0（上）（下）9 反向制动喷嘴中心线轴向和径向偏差不超过±5 小于±5 检验结果共检验项，合格项，其中优良项，优良率% 评定意见单元工程质量等级主要检查项目全部符合质量标准。 一般检查项目中有%符合质量标准。检查项目有%达到优良，其中主要检查项目%达到优良。测量人施工单位监理单位附：填表说明填表时必须遵守“填表基本规则” ，并符合本部分说明及以下要求：1. 单元工程划分：以一...
