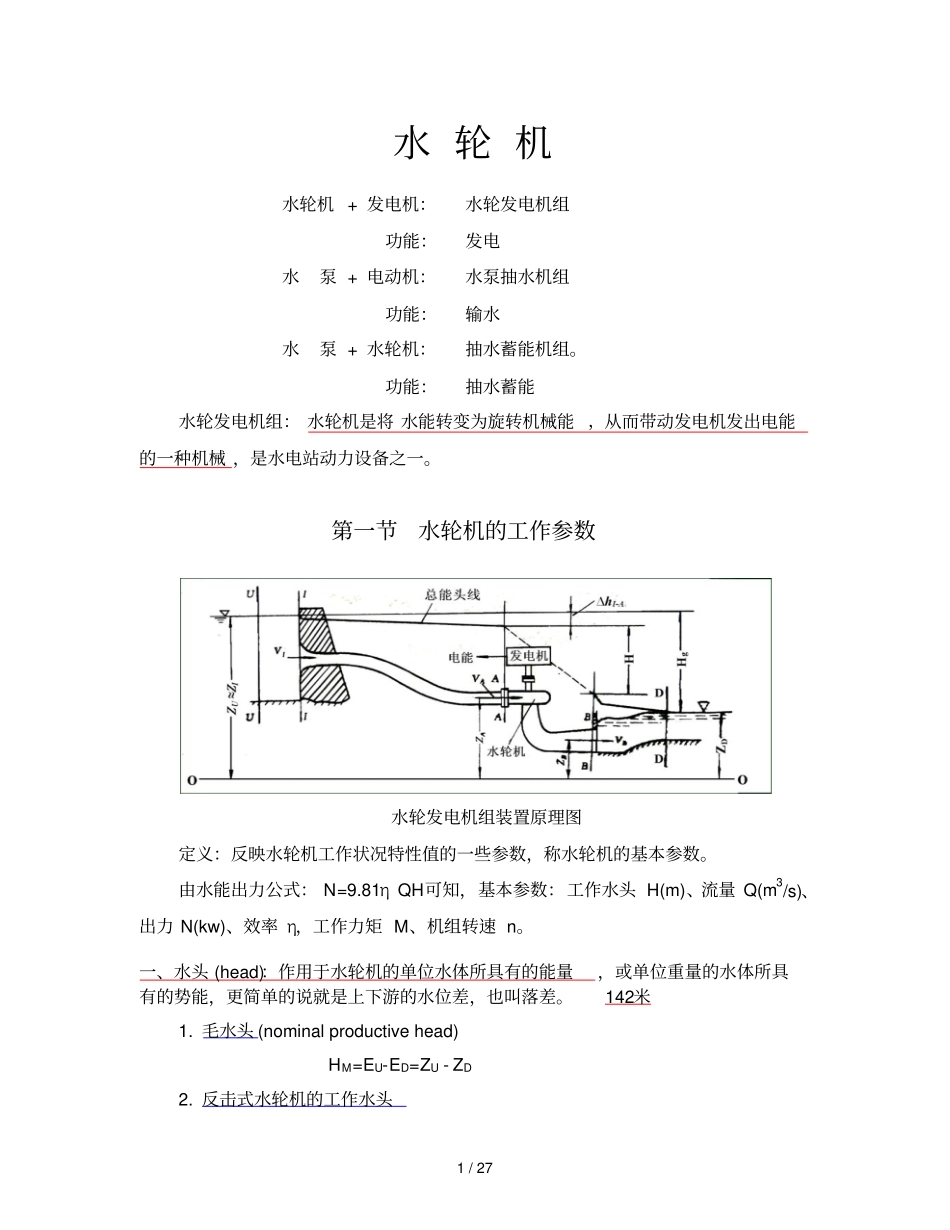

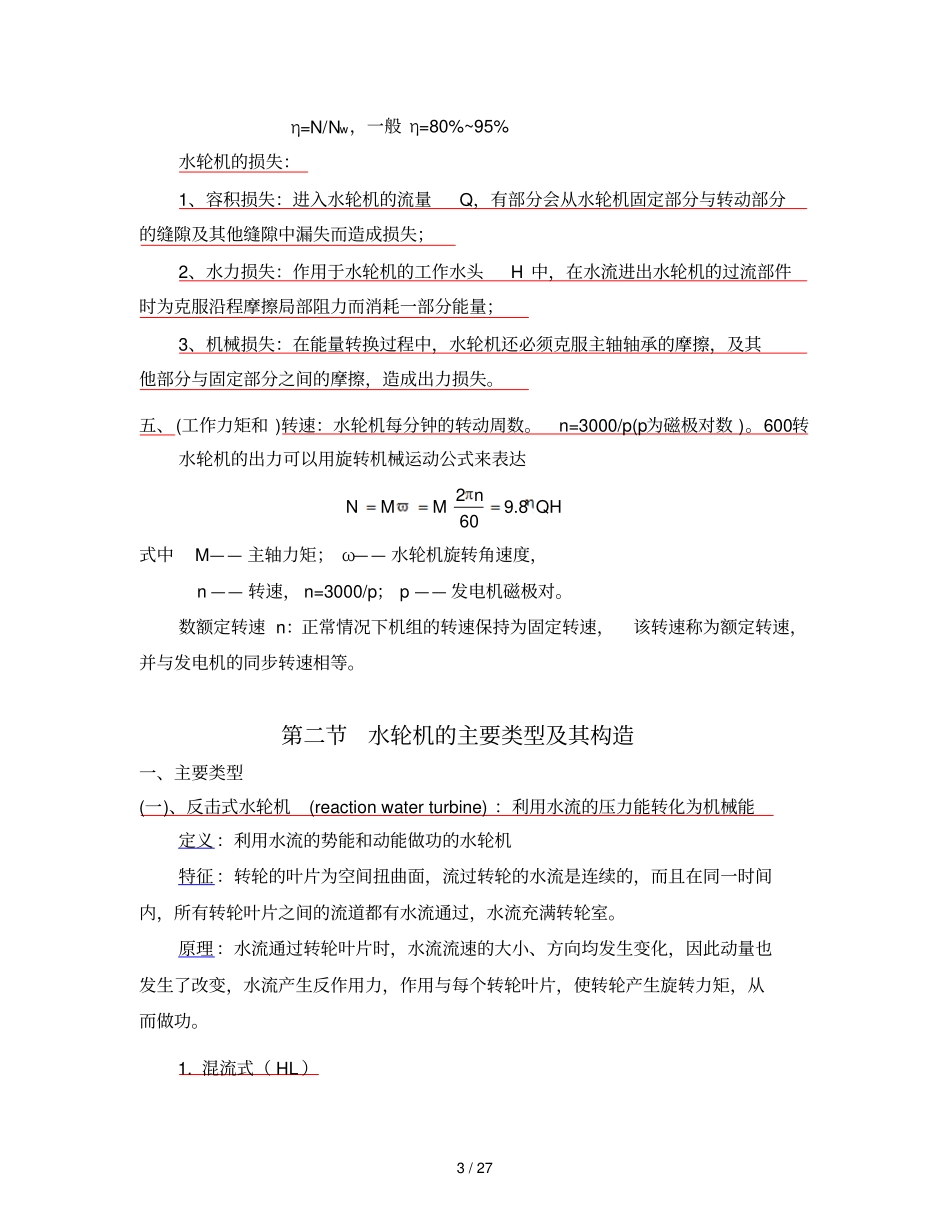

1 / 27 水 轮 机水轮机 + 发电机：水轮发电机组功能：发电水泵 + 电动机：水泵抽水机组功能：输水水泵 + 水轮机：抽水蓄能机组。功能：抽水蓄能水轮发电机组： 水轮机是将 水能转变为旋转机械能 ，从而带动发电机发出电能的一种机械 ，是水电站动力设备之一。第一节水轮机的工作参数水轮发电机组装置原理图定义：反映水轮机工作状况特性值的一些参数，称水轮机的基本参数。由水能出力公式： N=9.81η QH可知，基本参数：工作水头 H(m)、流量 Q(m3/s)、出力 N(kw)、效率 η，工作力矩 M、机组转速 n。一、水头 (head)：作用于水轮机的单位水体所具有的能量，或单位重量的水体所具有的势能，更简单的说就是上下游的水位差，也叫落差。142米1. 毛水头 (nominal productive head) HM=EU-ED=ZU - ZD2. 反击式水轮机的工作水头2 / 27 毛水头 - 水头损失 =净水头HG=EA- EB=HM - hI-A3. 冲击式水轮机的水头HG=ZU- ZZ - hI-A其中 ZU 和 ZZ 分别为上游和水轮机喷嘴处的水位。4. 特征水头 (characteristic head) 表示水轮机的运行范围和运行工况的几个典型水头。最大工作水头 ： Hmax=Z 正-Z 下 min-hI-A最小工作水头 ： Hmin=Z 死-Z 下 max-hI-A设计水头 (计算水头 ) Hr：水轮机发额定出力时的最小水头。平均水头 ： Hav =Z 上 av-Z 下 av二、流量 (m3/s)(flow quantity) ：单位时间内通过水轮机的水量Q。单机 12.2m3/sQ 随 H、N 的变化： H、N 一定时，Q 也一定；当 H=Hr、N=N 额时， Q 为最大。在 Hr、nr、Nr 运行时，所需流量Q 最大，称为设计流量Qr三、出力(output and)：水轮机主轴输出的机械效率。N(KW)：指水轮机轴传给发电机轴的功率。水轮机的输入功率(水流传给水轮机的能量 ),即水流效率，与 a.作用于水轮机的有效水头； b.单位时间通过水轮机的水量，即流量Q；c.水体容重 γ 成正比。 其公式为：QHQHN w8.9γ 指水体容重（即单位容积水所具有的重力，比重）：水的比重 =1000kg/m3、G=9.8N/Kg γ =9800N/m3，)(8.9)/(9800)/(9800)()/()/(33kwQHsJQHsmNQHmHsmQmNN w水轮机的输出功率：QHNNw8.9四、 效率( efficiency ) ：输入水轮机的水能与水轮机主轴输出的机械能之比，又叫水轮机的机械效率、能量转换效率。η3 / 27 η=N/Nw，一般 η=80%~95% 水轮机的损失：1、容积损失：进入水轮机的流量Q，有部分会从水轮机固定部分与转动...
