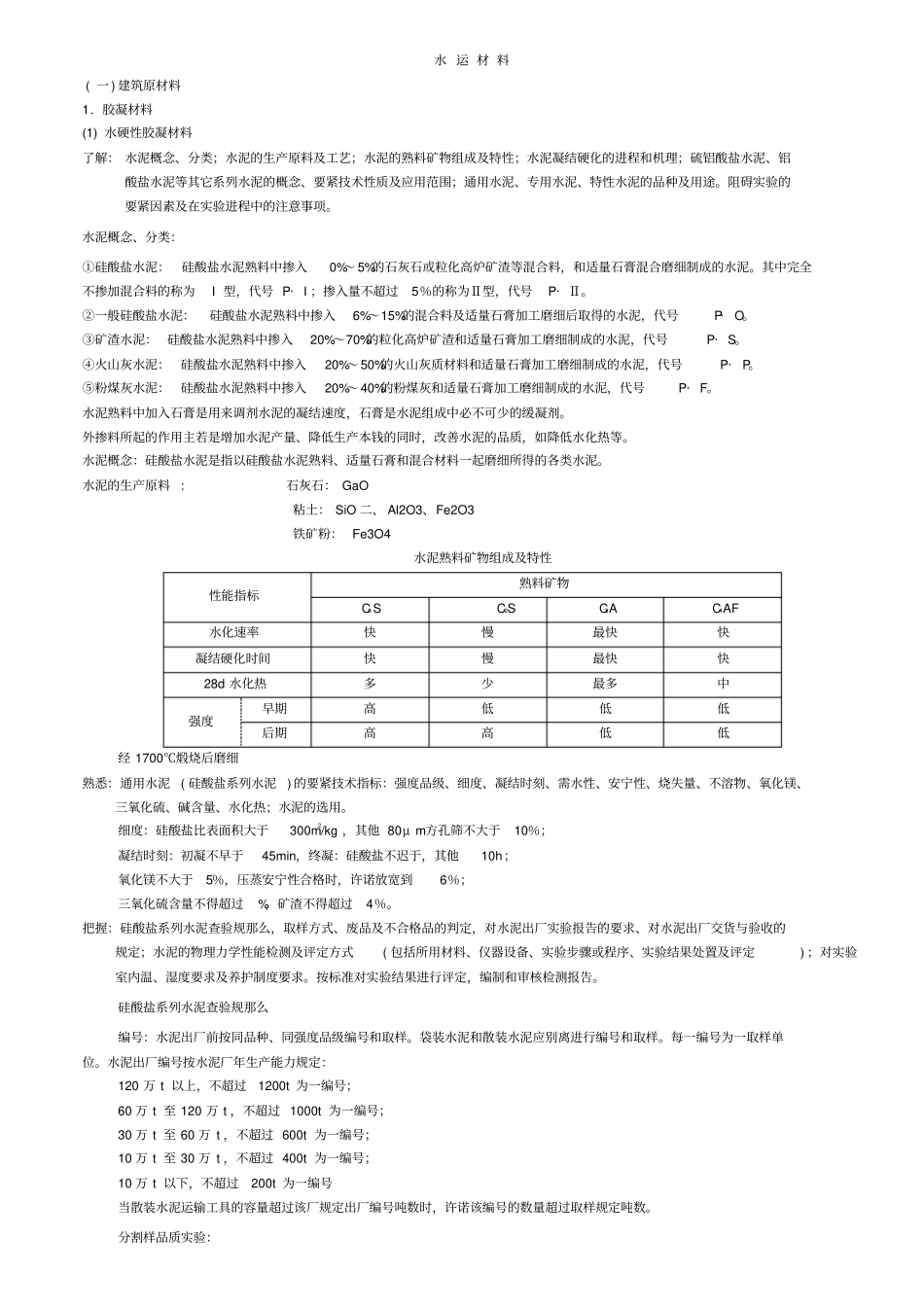

水 运 材 料 ( 一 ) 建筑原材料1．胶凝材料(1) 水硬性胶凝材料了解： 水泥概念、分类；水泥的生产原料及工艺；水泥的熟料矿物组成及特性；水泥凝结硬化的进程和机理；硫铝酸盐水泥、铝酸盐水泥等其它系列水泥的概念、要紧技术性质及应用范围；通用水泥、专用水泥、特性水泥的品种及用途。阻碍实验的要紧因素及在实验进程中的注意事项。水泥概念、分类：①硅酸盐水泥：硅酸盐水泥熟料中掺入0%～ 5%的石灰石或粒化高炉矿渣等混合料，和适量石膏混合磨细制成的水泥。其中完全不掺加混合料的称为I 型，代号 P· I ；掺入量不超过5％的称为Ⅱ型，代号P· Ⅱ。②一般硅酸盐水泥：硅酸盐水泥熟料中掺入6%～15%的混合料及适量石膏加工磨细后取得的水泥，代号P·O。③矿渣水泥： 硅酸盐水泥熟料中掺入20%～70%的粒化高炉矿渣和适量石膏加工磨细制成的水泥，代号P· S。④火山灰水泥：硅酸盐水泥熟料中掺入20%～ 50%的火山灰质材料和适量石膏加工磨细制成的水泥，代号P·P。⑤粉煤灰水泥：硅酸盐水泥熟料中掺入20%～ 40%的粉煤灰和适量石膏加工磨细制成的水泥，代号P· F。水泥熟料中加入石膏是用来调剂水泥的凝结速度，石膏是水泥组成中必不可少的缓凝剂。外掺料所起的作用主若是增加水泥产量、降低生产本钱的同时，改善水泥的品质，如降低水化热等。水泥概念：硅酸盐水泥是指以硅酸盐水泥熟料、适量石膏和混合材料一起磨细所得的各类水泥。水泥的生产原料: 石灰石： GaO 粘土： SiO 二、 Al2O3、Fe2O3 铁矿粉： Fe3O4 水泥熟料矿物组成及特性性能指标熟料矿物C3S C2S C3A C4AF 水化速率快慢最快快凝结硬化时间快慢最快快28d 水化热多少最多中强度早期高低低低后期高高低低经 1700℃煅烧后磨细熟悉：通用水泥( 硅酸盐系列水泥) 的要紧技术指标：强度品级、细度、凝结时刻、需水性、安宁性、烧失量、不溶物、氧化镁、三氧化硫、碱含量、水化热；水泥的选用。细度：硅酸盐比表面积大于300m2/kg ，其他 80μ m方孔筛不大于10％；凝结时刻：初凝不早于45min，终凝：硅酸盐不迟于，其他10h；氧化镁不大于5％，压蒸安宁性合格时，许诺放宽到6％；三氧化硫含量不得超过%，矿渣不得超过4％。把握：硅酸盐系列水泥查验规那么，取样方式、废品及不合格品的判定，对水泥出厂实验报告的要求、对水泥出厂交货与验收的规定；水泥的物理力学性能检测及评定方式( 包括所用材料、仪器设备、实验步骤或程序、实验结果处置及评定) ；...
