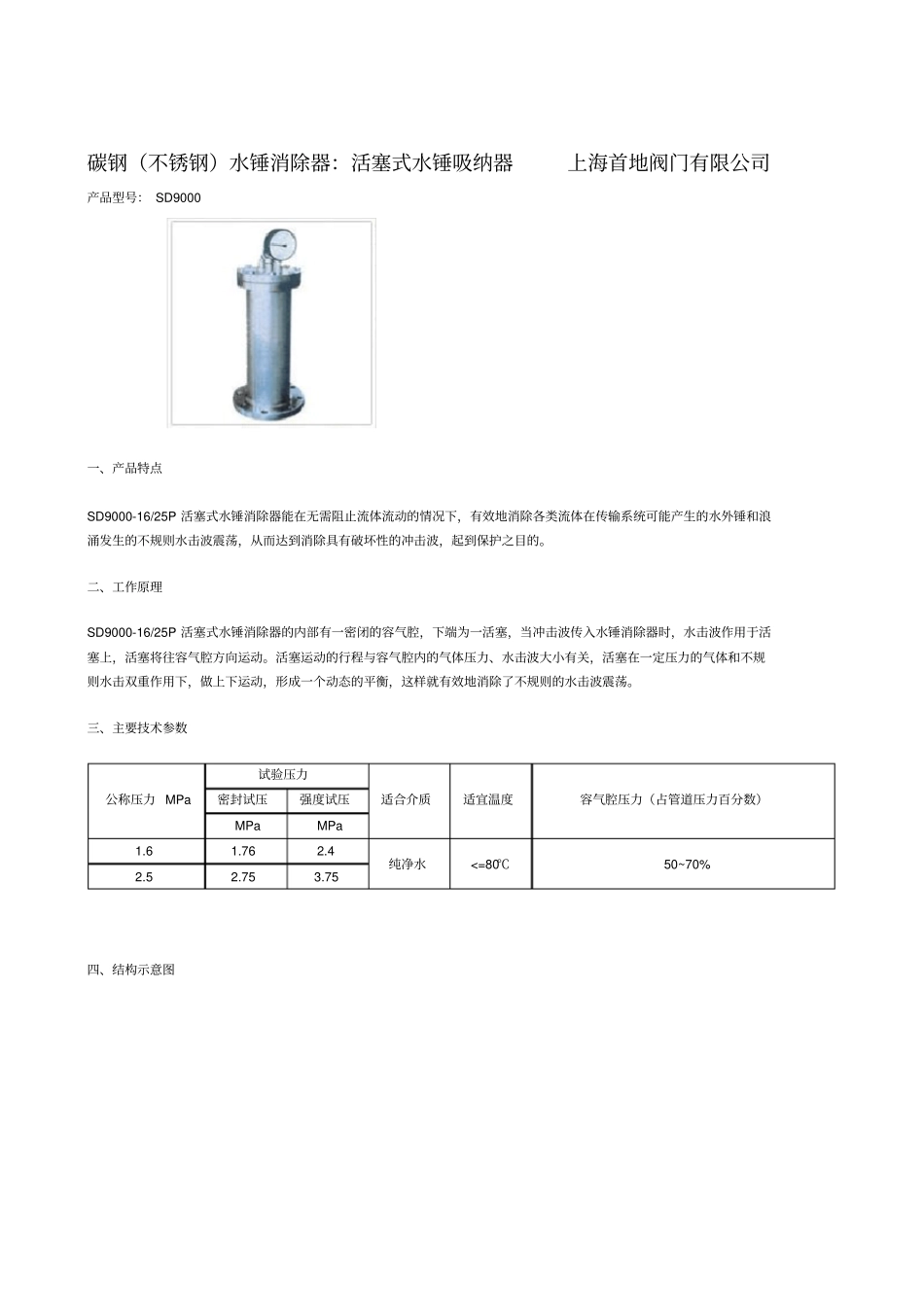

水锤消除器,水锤消除器说明书_第1页
1/4
水锤消除器,水锤消除器说明书_第2页
2/4

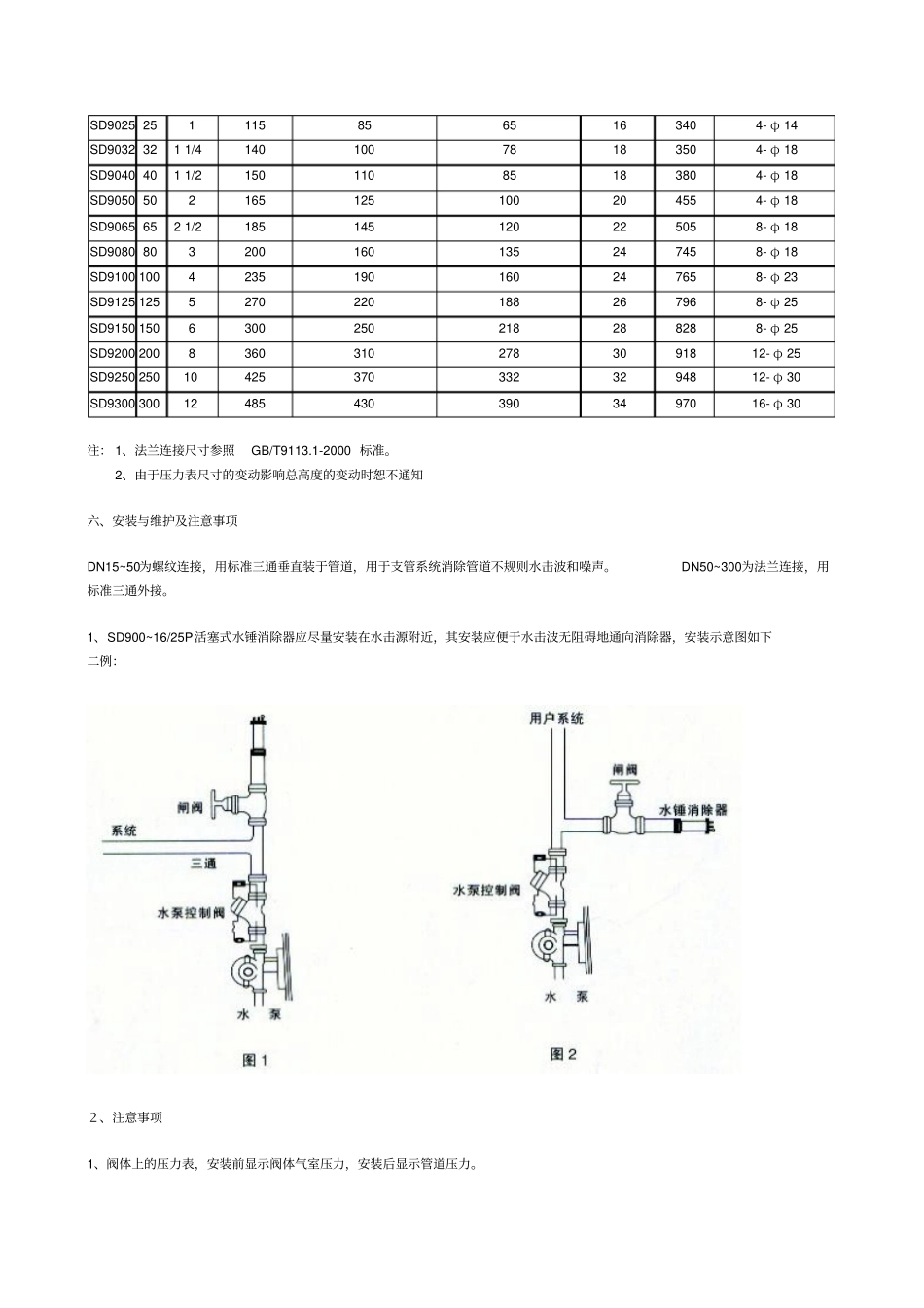

水锤消除器,水锤消除器说明书_第3页
3/4
碳钢(不锈钢)水锤消除器:活塞式水锤吸纳器上海首地阀门有限公司产品型号: SD9000 一、产品特点SD9000-16/25P 活塞式水锤消除器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。二、工作原理SD9000-16/25P 活塞式水锤消除器的内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。三、主要技术参数公称压力 MPa 试验压力适合介质适宜温度容气腔压力(占管道压力百分数)密封试压强度试压MPa MPa 1.6 1.76 2.4 纯净水<=80℃50~70% 2.5 2.75 3.75 四、结构示意图五、 SD9000-16/25 活塞式水锤消除器主要外形尺寸与连接尺寸型号公称通径 DN 法兰直径 D 螺栓孔中心圆直径D1 连接凸出部分直径D2 法兰厚度 b 总高度 H 螺孔数量直径Z-d mm 英寸1.6MPa SD9015 15 1/2 95 65 45 14 200 4- φ 14 SD9020 20 3/4 105 75 55 16 300 4- φ 14 SD9025 25 1 115 85 65 16 320 4- φ 14 SD9032 32 1 1/2 140 100 78 18 340 4- φ 18 SD9040 40 1 1/2 150 110 85 18 350 4- φ 18 SD9050 50 2 165 125 100 20 455 4- φ 18 SD9065 65 2 1/2 185 145 120 20 505 4- φ 18 SD9080 80 3 200 160 135 20 745 8- φ 18 SD9100 100 4 220 180 155 22 765 8- φ 18 SD9125 125 5 250 210 185 22 796 8- φ 18 SD9150 150 6 285 240 210 24 828 8- φ 23 SD9200 200 8 340 295 265 24 918 12- φ 23 SD9250 250 10 405 355 320 26 948 12- φ 25 SD9300 300 12 460 410 375 28 970 12- φ 25 2.5MPa SD9015 15 1/2 95 65 45 14 220 4- φ 14 SD9020 20 3/4 105 75 55 16 320 4- φ 14 SD9025 25 1 115 85 65 16 340 4- φ 14 SD9032 32 1 1/4 140 100 78 18 350 4- φ 18 SD9040 40 1 1/2 150 110 85 18 380 4- φ 18 SD9050 50 2 165 125 100 20 45...
