永鸥电气紧凑型固体绝缘环网柜GTXGN

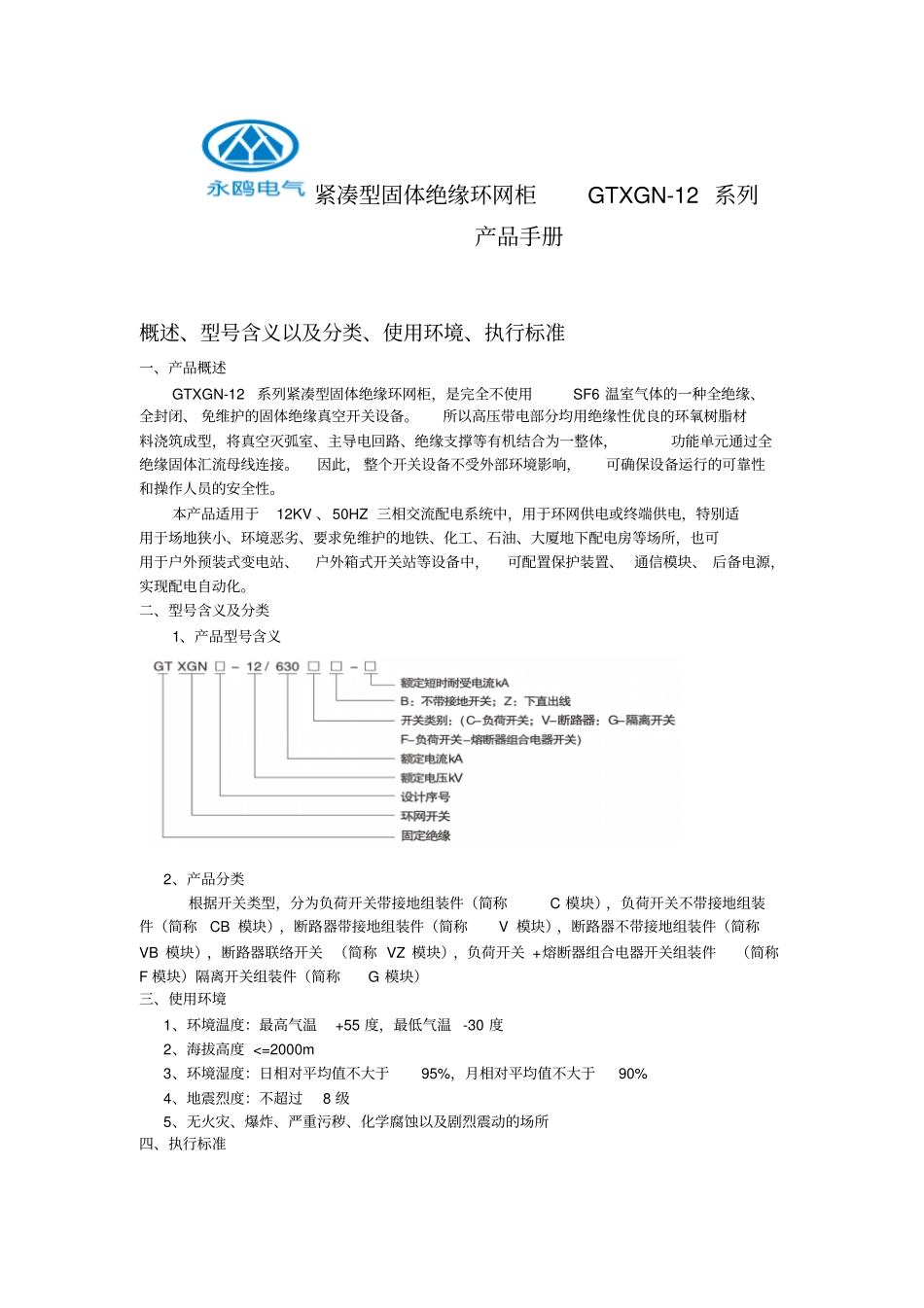

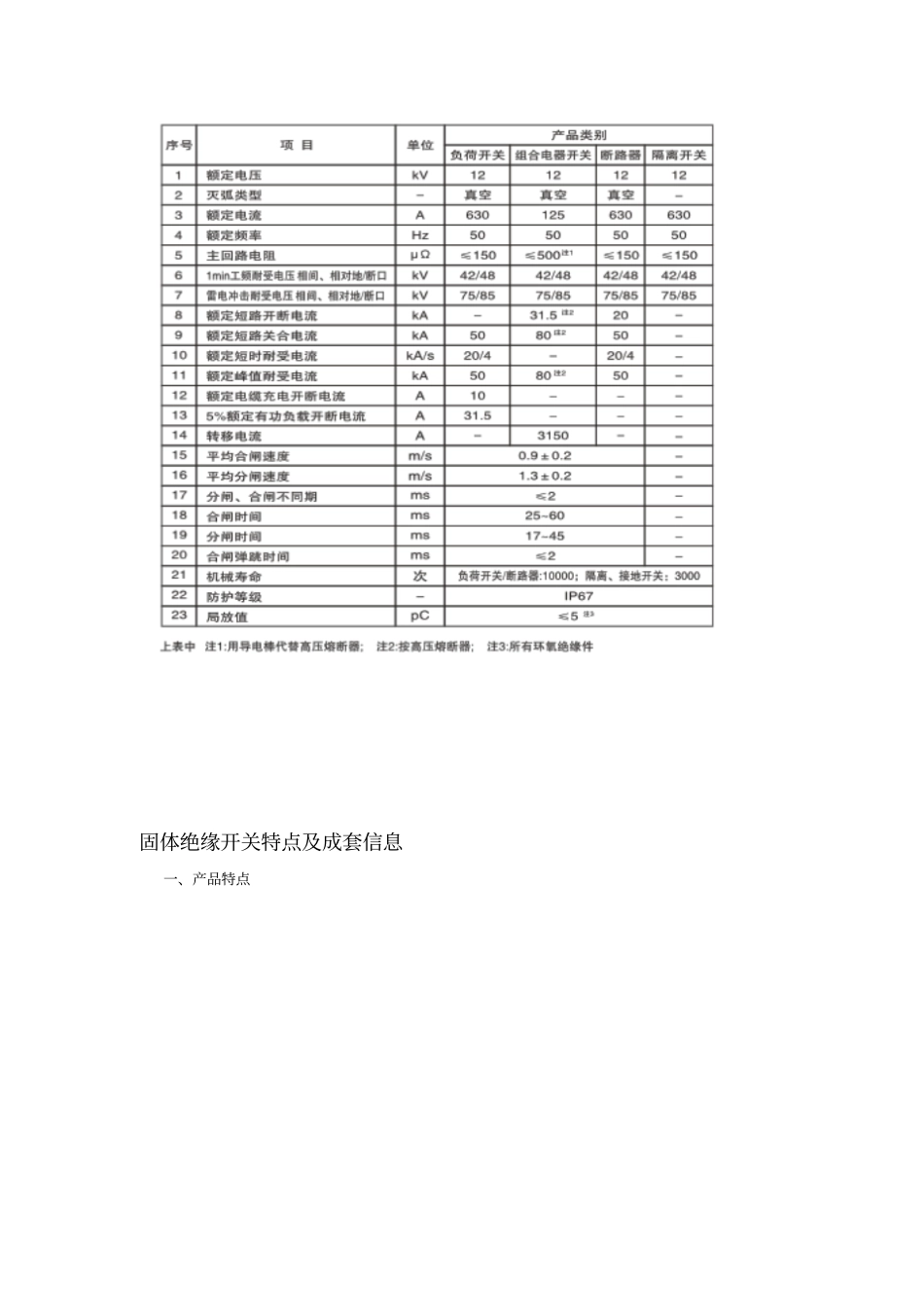

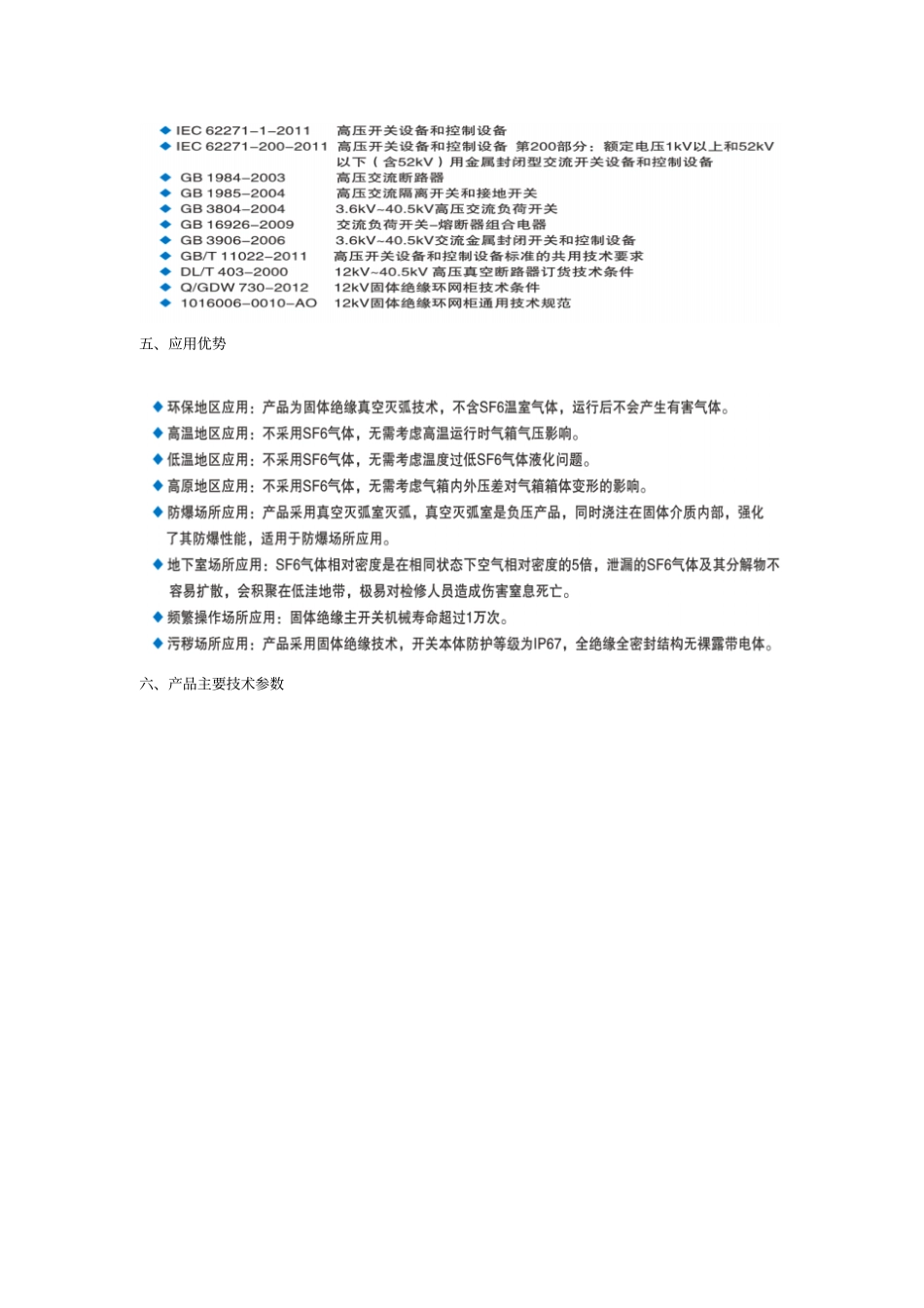

紧凑型固体绝缘环网柜GTXGN-12 系列产品手册概述、型号含义以及分类、使用环境、执行标准一、产品概述GTXGN-12系列紧凑型固体绝缘环网柜，是完全不使用SF6 温室气体的一种全绝缘、全封闭、 免维护的固体绝缘真空开关设备。所以高压带电部分均用绝缘性优良的环氧树脂材料浇筑成型，将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体，功能单元通过全绝缘固体汇流母线连接。因此， 整个开关设备不受外部环境影响，可确保设备运行的可靠性和操作人员的安全性。本产品适用于12KV 、50HZ 三相交流配电系统中，用于环网供电或终端供电，特别适用于场地狭小、环境恶劣、要求免维护的地铁、化工、石油、大厦地下配电房等场所，也可用于户外预装式变电站、户外箱式开关站等设备中，可配置保护装置、 通信模块、 后备电源，实现配电自动化。二、型号含义及分类1、产品型号含义2、产品分类根据开关类型，分为负荷开关带接地组装件（简称C 模块），负荷开关不带接地组装件（简称CB 模块），断路器带接地组装件（简称V 模块），断路器不带接地组装件（简称VB 模块），断路器联络开关 （简称 VZ 模块），负荷开关 +熔断器组合电器开关组装件（简称F 模块）隔离开关组装件（简称G 模块）三、使用环境1、环境温度：最高气温+55 度，最低气温 -30 度2、海拔高度 <=2000m 3、环境湿度：日相对平均值不大于95%，月相对平均值不大于90% 4、地震烈度：不超过8 级5、无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所四、执行标准五、应用优势六、产品主要技术参数固体绝缘开关特点及成套信息一、产品特点二、开关柜成套信息固体绝缘开关方案1 产品名称：固体绝缘负荷开关组装件2 产品名称：固体绝缘断路器组装件3 产品名称：固体绝缘组合电器开关组装件4 产品名称：固体绝缘隔离开关组装件固体绝缘配件1 产品名称：固封极柱2 产品名称：三工位隔离及电缆出线3 产品名称：三相出线电缆锥4 产品名称：母线锥5 产品名称：大爬距母线锥6 产品名称：三相联体底座7 产品名称：三相联体底座8 产品名称：熔丝筒转接器9 产品名称：固体熔丝筒装配10 产品名称：操作机构（可选）11 产品名称：直动型操作机构（可选）12 产品名称：绝缘母线固体绝缘开关特点一、产品特点防护等级： IP67,可在水中较长时间全部浸泡环保：不含 SF6 温室气体，为环保产品互换设计：上隔离方案与下隔离方案开关外形以及安装尺寸完全相同，可以进行...
