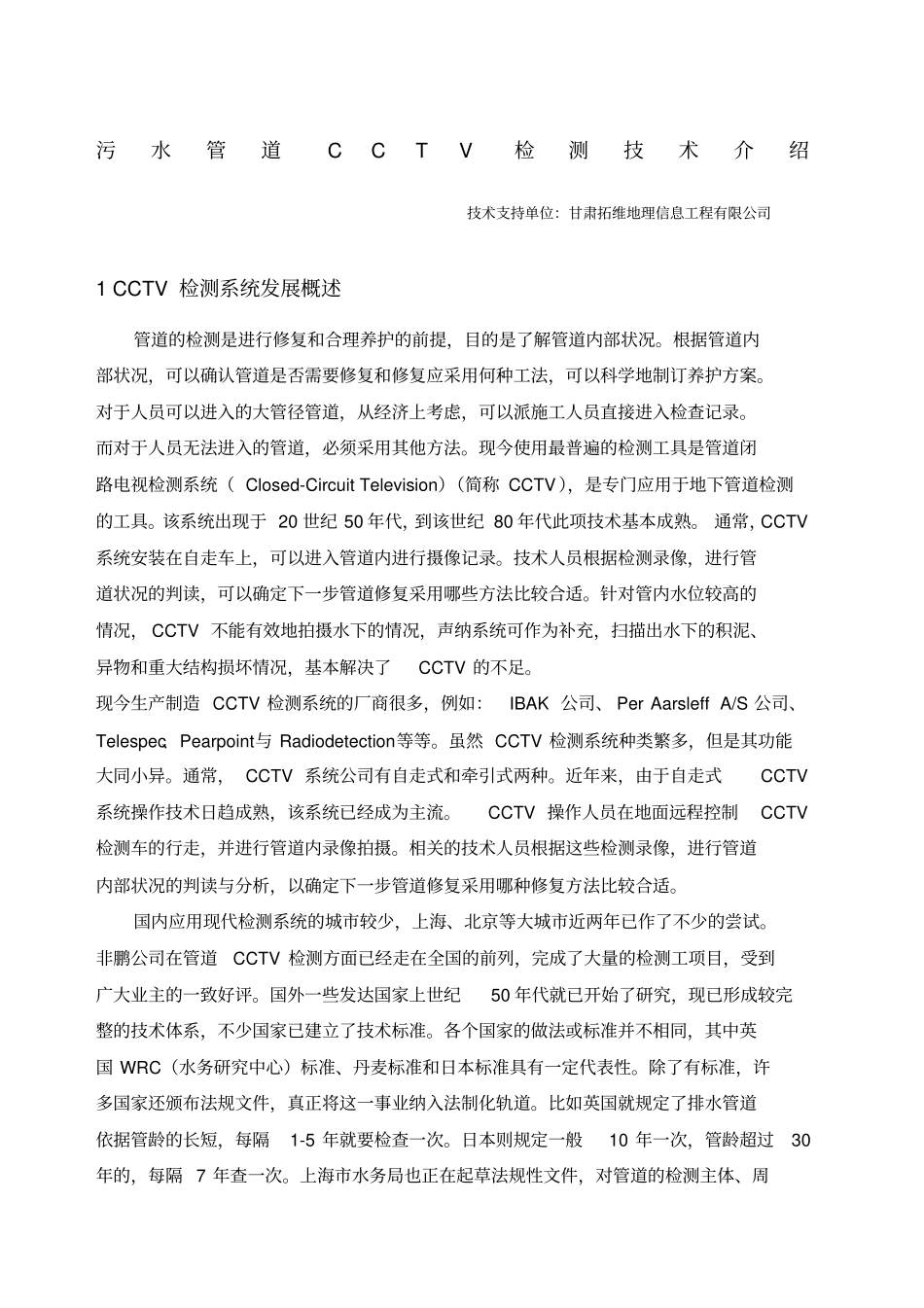

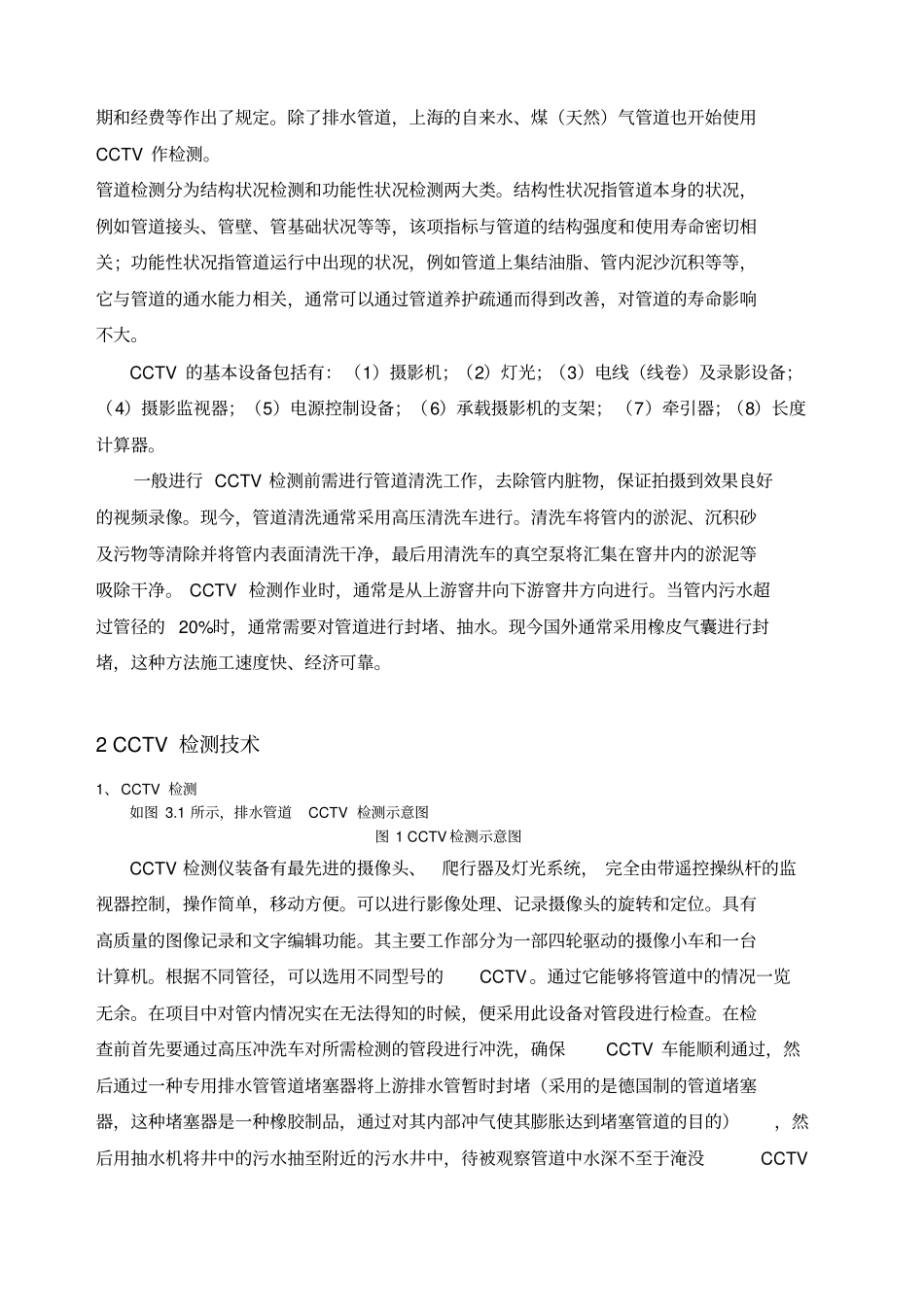

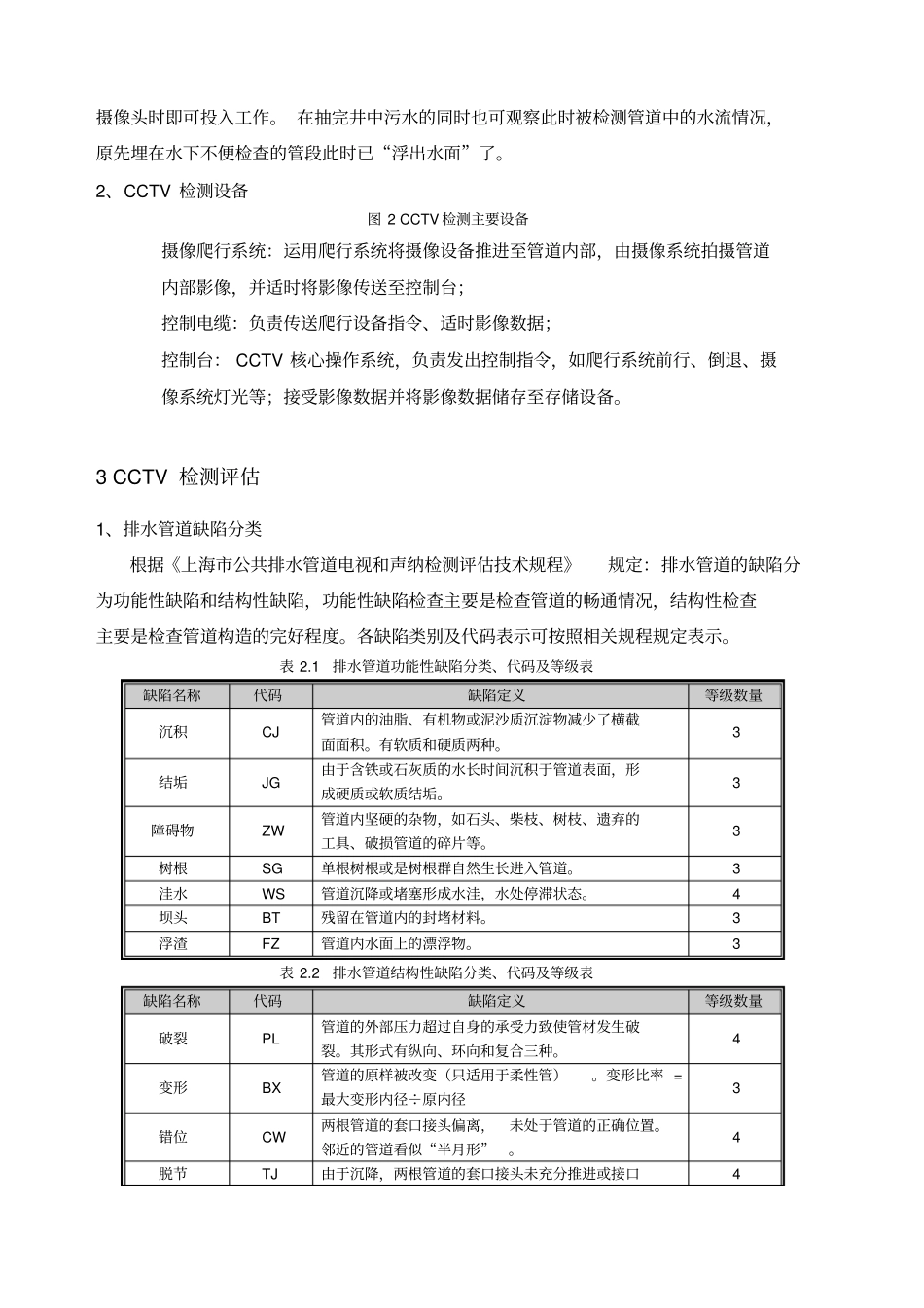

污水管道CCTV检测技术介绍技术支持单位:甘肃拓维地理信息工程有限公司1 CCTV 检测系统发展概述管道的检测是进行修复和合理养护的前提,目的是了解管道内部状况。根据管道内部状况,可以确认管道是否需要修复和修复应采用何种工法,可以科学地制订养护方案。对于人员可以进入的大管径管道,从经济上考虑,可以派施工人员直接进入检查记录。而对于人员无法进入的管道,必须采用其他方法。现今使用最普遍的检测工具是管道闭路电视检测系统( Closed-Circuit Television)(简称 CCTV ),是专门应用于地下管道检测的工具。该系统出现于 20 世纪 50 年代,到该世纪 80 年代此项技术基本成熟。 通常,CCTV系统安装在自走车上,可以进入管道内进行摄像记录。技术人员根据检测录像,进行管道状况的判读,可以确定下一步管道修复采用哪些方法比较合适。针对管内水位较高的情况, CCTV 不能有效地拍摄水下的情况,声纳系统可作为补充,扫描出水下的积泥、异物和重大结构损坏情况,基本解决了CCTV 的不足。现今生产制造 CCTV 检测系统的厂商很多,例如:IBAK 公司、 Per Aarsleff A/S 公司、Telespec、Pearpoint与 Radiodetection等等。虽然 CCTV 检测系统种类繁多,但是其功能大同小异。通常, CCTV 系统公司有自走式和牵引式两种。近年来,由于自走式CCTV系统操作技术日趋成熟,该系统已经成为主流。CCTV 操作人员在地面远程控制CCTV检测车的行走,并进行管道内录像拍摄。相关的技术人员根据这些检测录像,进行管道内部状况的判读与分析,以确定下一步管道修复采用哪种修复方法比较合适。国内应用现代检测系统的城市较少,上海、北京等大城市近两年已作了不少的尝试。非鹏公司在管道CCTV 检测方面已经走在全国的前列,完成了大量的检测工项目,受到广大业主的一致好评。国外一些发达国家上世纪50 年代就已开始了研究,现已形成较完整的技术体系,不少国家已建立了技术标准。各个国家的做法或标准并不相同,其中英国 WRC(水务研究中心)标准、丹麦标准和日本标准具有一定代表性。除了有标准,许多国家还颁布法规文件,真正将这一事业纳入法制化轨道。比如英国就规定了排水管道依据管龄的长短,每隔1-5 年就要检查一次。日本则规定一般10 年一次,管龄超过30年的,每隔 7 年查一次。上海市水务局也正在起草法规性文件,对管道的检测主体、周期和经费等作出了规定。除了排水管道,上海的自来水、煤(天然)气管道也开始...
