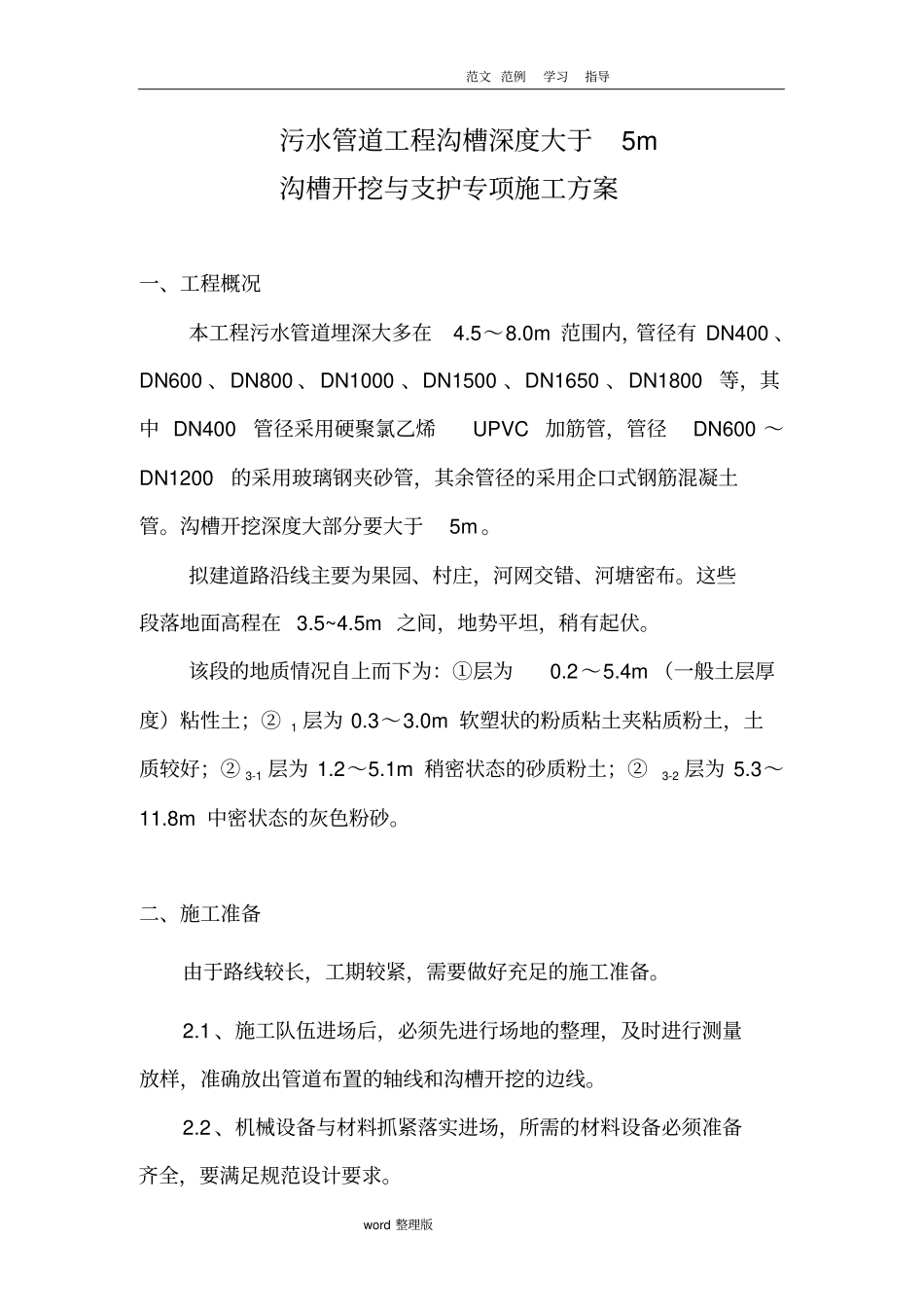

范文 范例学习指导word 整理版污水管道工程沟槽深度大于5m 沟槽开挖与支护专项施工方案一、工程概况本工程污水管道埋深大多在4.5～8.0m 范围内，管径有 DN400 、DN600 、DN800 、DN1000 、DN1500 、DN1650 、DN1800等，其中 DN400管径采用硬聚氯乙烯UPVC 加筋管，管径DN600 ～DN1200的采用玻璃钢夹砂管，其余管径的采用企口式钢筋混凝土管。沟槽开挖深度大部分要大于5m 。拟建道路沿线主要为果园、村庄，河网交错、河塘密布。这些段落地面高程在 3.5~4.5m 之间，地势平坦，稍有起伏。该段的地质情况自上而下为：①层为0.2～5.4m （一般土层厚度）粘性土；②1 层为 0.3～3.0m 软塑状的粉质粘土夹粘质粉土，土质较好；② 3-1 层为 1.2～5.1m 稍密状态的砂质粉土；②3-2 层为 5.3～11.8m 中密状态的灰色粉砂。二、施工准备由于路线较长，工期较紧，需要做好充足的施工准备。2.1 、施工队伍进场后，必须先进行场地的整理，及时进行测量放样，准确放出管道布置的轴线和沟槽开挖的边线。2.2 、机械设备与材料抓紧落实进场，所需的材料设备必须准备齐全，要满足规范设计要求。范文 范例学习指导word 整理版2.3、落实管道供应厂家，进行认真考查和认可，选定供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应，满足施工进度要求。2.4 、管道施工前进行认真的技术质量安全交底，分工明确，责任到人。三、施工安排及方法总说明对于埋深很深的污水管道的施工，采用上部放坡开挖、 下部钢板桩支护两次成槽的挖土方法， 先考虑将表土（粘性土）挖除一层（2.0m左右），有效降低沟槽深度，然后进行井点降水，打设钢板桩，再开挖沟槽，采用 2～3 道顶撑支护，铺设管道。四、施工方案4.1、污水管道施工工艺流程测量放线→ 第一次土方开挖→ 布置井点降水→ 打设钢板桩 → 沟槽开挖及支护→ 管道基础施工→ 铺设管道→ 污水井施工 → 磅水（闭水）试验→ 管道坞膀→ 沟槽回填4.2、测量放线根据设计施工图， 测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小， 按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制， 对于井位置的确定通过在沟槽外两侧设置控制桩范文 范例学习指导word 整理版来进行控制，并记录两桩至井中心的距离，以备校核。4.3、第一次土方开挖按照测量放出的开挖线， 进行第一次开挖， 将表...
