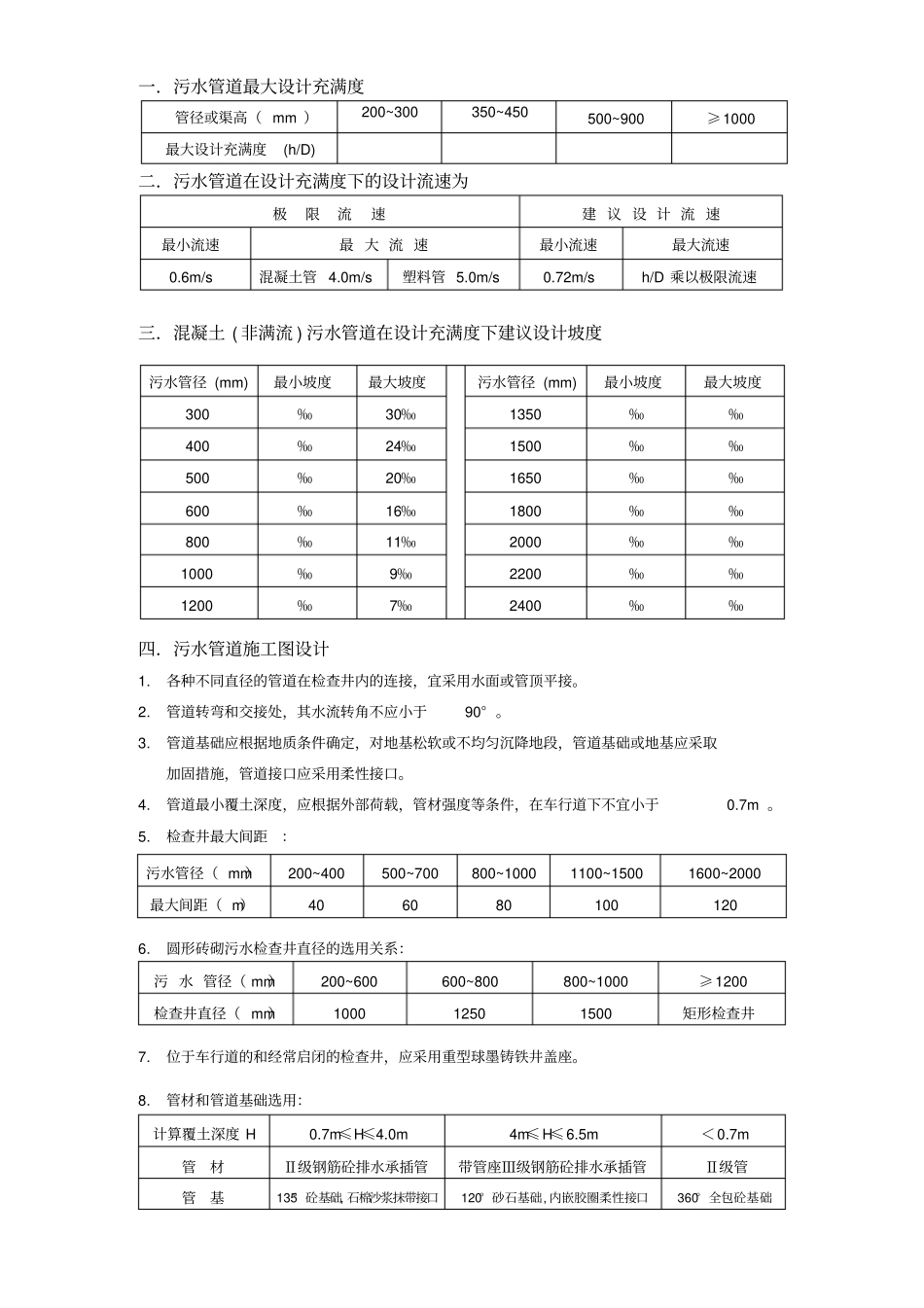

污水管道设计规范

一．污水管道最大设计充满度管径或渠高（ mm ）200~300 350~450 500~900≥1000最大设计充满度 (h/D)二．污水管道在设计充满度下的设计流速为极限流速建 议 设 计 流 速最小流速最 大 流 速最小流速最大流速0.6m/s混凝土管 4.0m/s塑料管 5.0m/s0.72m/sh/D 乘以极限流速三．混凝土 ( 非满流 ) 污水管道在设计充满度下建议设计坡度四．污水管道施工图设计1.各种不同直径的管道在检查井内的连接，宜采用水面或管顶平接。2.管道转弯和交接处，其水流转角不应小于90° 。3.管道基础应根据地质条件确定，对地基松软或不均匀沉降地段，管道基础或地基应采取加固措施，管道接口应采用柔性接口。4.管道最小覆土深度，应根据外部荷载，管材强度等条件，在车行道下不宜小于0.7m 。5.检查井最大间距：6.圆形砖砌污水检查井直径的选用关系：污 水 管径（ mm）200~600600~800800~1000≥1200检查井直径（ mm）100012501500矩形检查井7.位于车行道的和经常启闭的检查井，应采用重型球墨铸铁井盖座。8.管材和管道基础选用：污水管径 (mm)最小坡度最大坡度污水管径 (mm)最小坡度最大坡度300‰30‰1350‰‰400‰24‰1500‰‰500‰20‰1650‰‰600‰16‰1800‰‰800‰11‰2000‰‰1000‰9‰2200‰‰1200‰7‰2400‰‰污水管径（ mm）200~400500~700800~10001100~15001600~2000最大间距（ m）406080100120计算覆土深度 H0.7m≤H≤4.0m4m≤H≤6.5m＜0.7m管材Ⅱ级钢筋砼排水承插管带管座Ⅲ级钢筋砼排水承插管Ⅱ级管管基135° 砼基础, 石棉沙浆抹带接口120° 砂石基础, 内嵌胶圈柔性接口360° 全包砼基础9.检查井的安全网设置井深≥ 3 米时，检查井应设置尼龙安全防护网。10. 检查井的坐标标注直线段的两端污水检查井及弧线上所有污水检查井中心必须标注坐标。11. 跌水井的设置管道跌水水头≤1.0 m~2.0 m≥2.0 m是否设跌水井可不设宜设必须设
