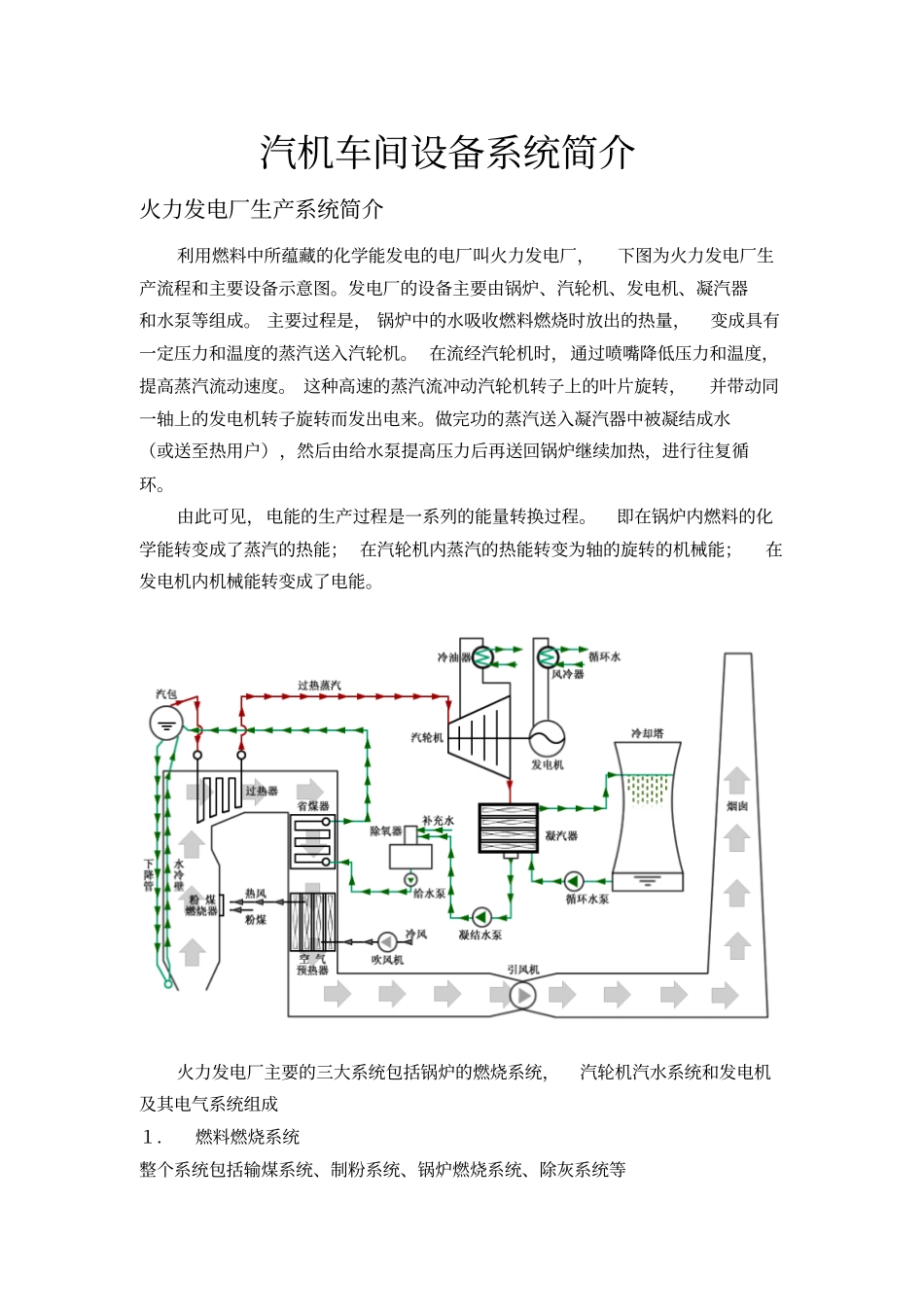

汽机车间设备系统简介火力发电厂生产系统简介利用燃料中所蕴藏的化学能发电的电厂叫火力发电厂，下图为火力发电厂生产流程和主要设备示意图。发电厂的设备主要由锅炉、汽轮机、发电机、凝汽器和水泵等组成。 主要过程是， 锅炉中的水吸收燃料燃烧时放出的热量，变成具有一定压力和温度的蒸汽送入汽轮机。 在流经汽轮机时，通过喷嘴降低压力和温度，提高蒸汽流动速度。 这种高速的蒸汽流冲动汽轮机转子上的叶片旋转，并带动同一轴上的发电机转子旋转而发出电来。做完功的蒸汽送入凝汽器中被凝结成水（或送至热用户），然后由给水泵提高压力后再送回锅炉继续加热，进行往复循环。由此可见，电能的生产过程是一系列的能量转换过程。即在锅炉内燃料的化学能转变成了蒸汽的热能； 在汽轮机内蒸汽的热能转变为轴的旋转的机械能；在发电机内机械能转变成了电能。火力发电厂主要的三大系统包括锅炉的燃烧系统，汽轮机汽水系统和发电机及其电气系统组成１．燃料燃烧系统整个系统包括输煤系统、制粉系统、锅炉燃烧系统、除灰系统等２．汽水系统火力发电厂的汽水系统由锅炉、汽轮机、凝汽器、水泵和加热器等组成，水在锅炉内首先加热成饱和蒸汽， 然后经过过热器进一步加热成过热蒸汽，再经新蒸汽管道送入汽轮机。 在汽轮机中， 蒸汽在喷嘴和动叶中不断膨胀将热能转变为动能，进而在动叶中又将动能转变为汽轮机转子旋转运动的机械能，带动发电机发电。蒸汽在膨胀过程中压力、温度不断降低，最后排入凝汽器。在凝汽器中，汽轮机的排汽被冷凝成凝结水。 凝结水经凝结水泵升压后再经低压回加热器进入除氧器，除去溶解在水中的氧气， 然后经给水泵进一步升压再经高压加热器进入锅炉的省煤器。发电厂的汽水系统中， 不可避免地存在着一些汽水损失，必须地向系统内补充经化学车间处理过的除盐水，补充水通常补入除氧器或凝汽器。３．电气系统发电机是把机械能转变为电能的一种电气设备。发电的静止部分叫定子， 转动部分叫转子。 发电机的转子是用对轮与汽轮机轴连接在一起的。在发电机轴的另一端带一台小直流发电机，叫励磁机。励磁机发出来的直流电，经滑环、碳刷送至发电机转子线圈中， 转子带上直流电后， 便成了电磁铁， 这时转子周围就有了磁场，当汽轮机带动发电机转子旋转时，也就产生了旋转的磁场， 定子槽内的导线就会切割磁力线产生感应电流， 这就是发电机使机械能转变为电能的大概过程。电气系统主要包括发电机、电气设备（开关、熔...
