施工员学习课件第10章施工测量的基本知识

施工员学习课件第10章施工测量的基本知识施工员学习课件第10章施工测量的基本知识施工员学习课件第10章施工测量的基本知识施工员学习课件第10章施工测量的基本知识施工员学习课件第10章施工测量的基本知识

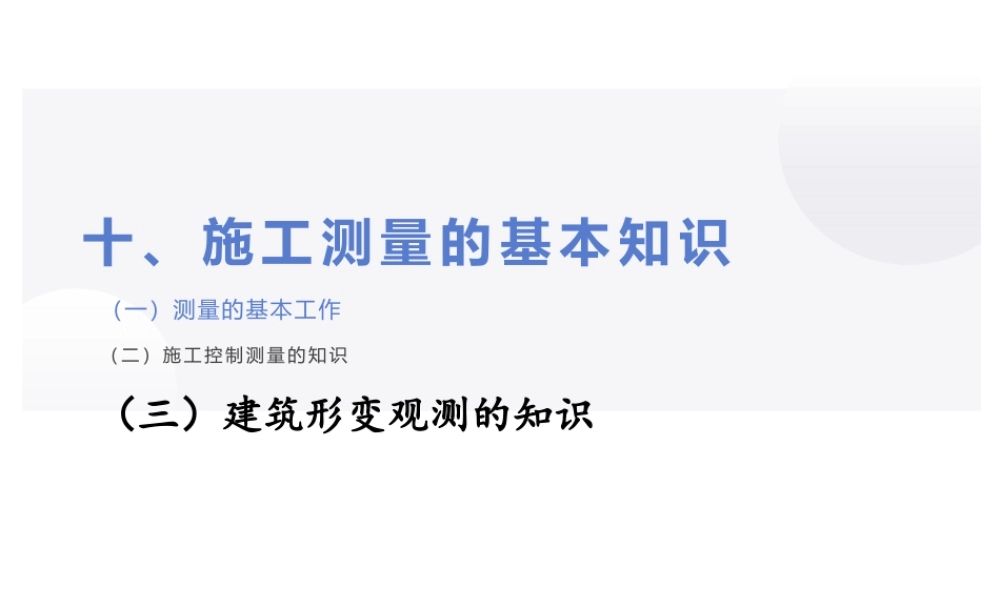

(三)建筑形变观测的知识十 、 施 工 测 量 的 基 本 知 识( 二 ) 施工控制测 量的知识(一)测量的基本工作(一)测量的基本工作Z10.1.1 水准仪的分类、使用步骤和使用方法( P314-315 )Z10.1.2 经纬仪的分类、使用步骤和使用方法( P315-316 )Z10.1.3 全站仪的分类、使用步骤和使用方法( P316-317 )Z10.1.4 测距仪的使用特点和适用范围( P318-319 )(一)测量的基本工作Z10.1.1 水准仪的分类、使用步骤和使用方法1. 水准仪的使用 水准仪(图 1O-1 )分为水准气泡式和自动安平式,目前多为自动安平式。水准仪按其高程测量精度分为DS05 、 DS1 、 DS2 、 DS3 、 DS1O 几种等级。 图 10-1 DS3 型微倾式水准仪1— 物镜 ;2— 物镜调焦螺旋 ;3— 水平微动螺旋 ;4— 水平制动螺旋 ;5— 微倾螺旋 ;6— 粗平螺旋 ;7— 管水准器气泡观察窗 ;8— 管水准器 ;9— 圆水准器 ;10— 圆水准器校正螺钉 ;11— 目镜 ;12— 准星 ;13— 照门 ;14— 基座(一)测量的基本工作 水准仪使用分为:仪器的安置、粗略整平、瞄准目标、精平、读数等几个步骤。(1) 安置仪器 把三脚架应安置在距离两个测站点大致等距离的位置,保证架头大致水平。打开三脚架调整至高度适中,将架腿伸缩螺旋拧紧,并保证架脚与地面有稳固连接。从仪器箱中取出水准仪置于架头,用架头上的连接螺旋将仪器与三脚架连接牢固。(2) 粗略整平 首先使物镜平行于任意两个脚螺旋(如: 1 和 2 )的连线,如图10-2 ( a )所示。然后,用两手同时向内或向外旋转脚螺旋 l 和 2 ,使气泡移至 l 、 2 两个脚螺旋方向的中间位置。再用左手旋转脚螺旋3 ,使气泡居中,如图 10-2 (b) 所示。(一)测量的基本工作图 10-2 水准器粗平(3) 瞄准 首先将物镜对着明亮的背景,转动目镜调焦螺旋,调节十字丝清晰。然后,松开制动螺旋,利用粗瞄准器瞄准水准尺,拧紧水平制动螺旋。再调节物镜调焦螺旋,使水准尺分划清晰,调节水平微动螺旋,使十字丝的竖丝照准水准尺边缘或中央,如图 10-3 所示。 (一)测量的基本工作(4) 精平 如图 10-4(a) 所示,目视水准管气泡观察窗,同时调整微倾螺旋,使水准管气泡两端的影像重合(图 10-4 ( b )),此时,水准仪达到精平。自动安平水准仪不需要此步操作。图 10-3 瞄准水准尺与读数图 10-4 符合水准器精平(一)测量的基本工作(5) 读数 眼睛通过目...
