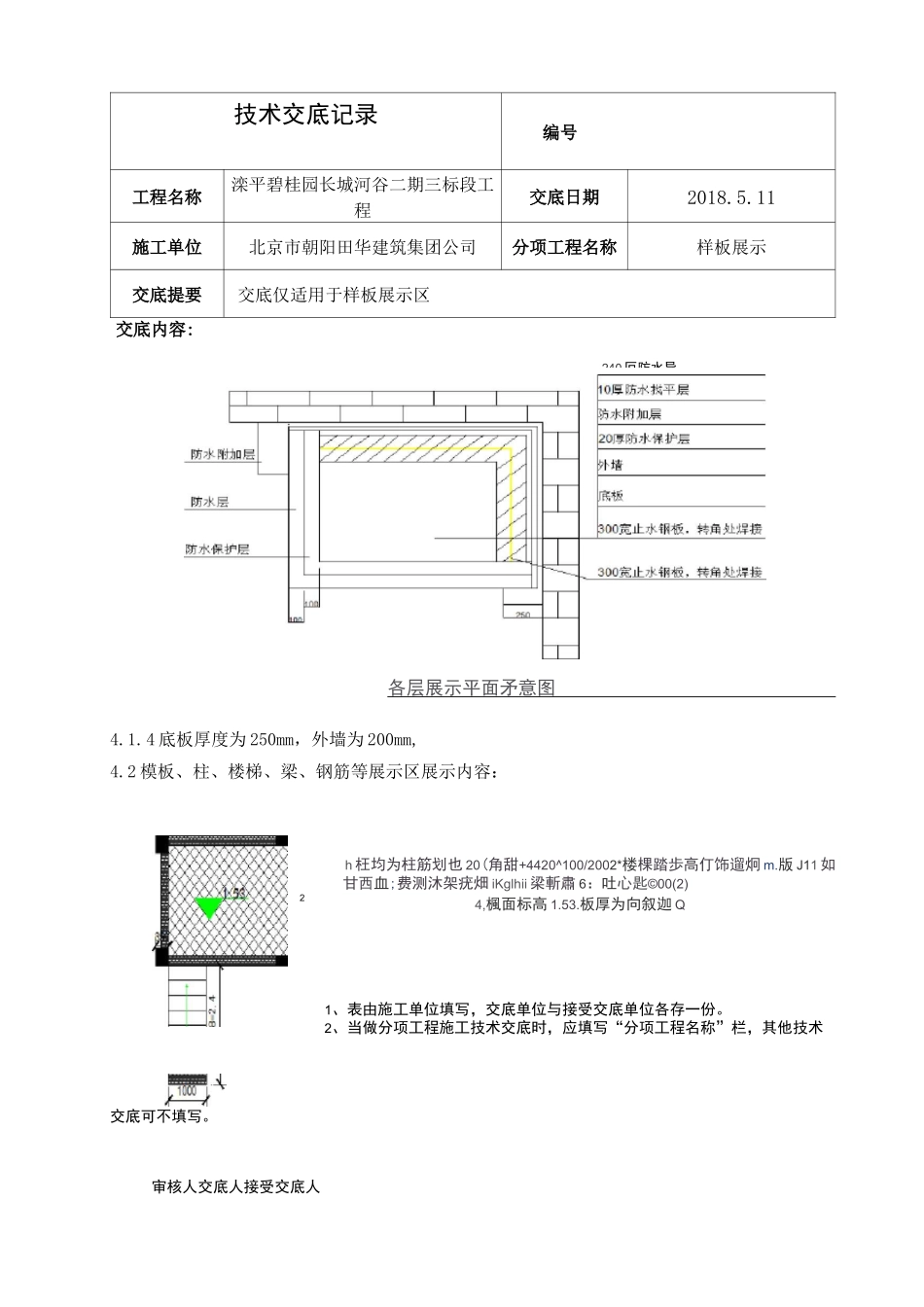

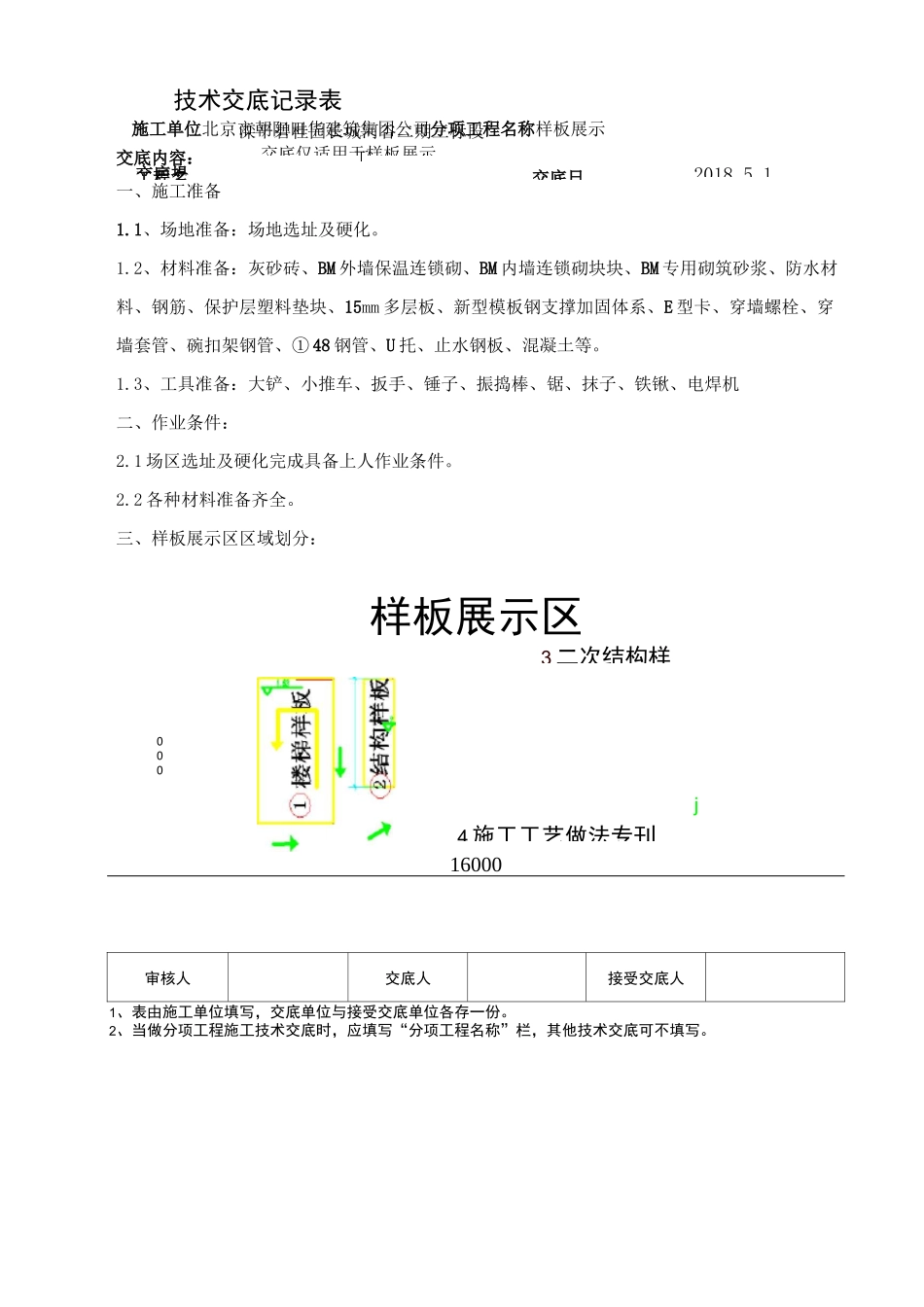

工程名滦平碧桂园长城河谷二期三标段工交底日2018.5.1交底提交底仅适用于样板展示00093 二次结构样j4 施工工艺做法专刊技术交底记录表施工单位北京市朝阳田华建筑集团公司分项工程名称样板展示交底内容:一、施工准备1.1、场地准备:场地选址及硬化。1.2、材料准备:灰砂砖、BM 外墙保温连锁砌、BM 内墙连锁砌块块、BM 专用砌筑砂浆、防水材料、钢筋、保护层塑料垫块、15mm 多层板、新型模板钢支撑加固体系、E 型卡、穿墙螺栓、穿墙套管、碗扣架钢管、① 48 钢管、U 托、止水钢板、混凝土等。1.3、工具准备:大铲、小推车、扳手、锤子、振捣棒、锯、抹子、铁锹、电焊机二、作业条件:2.1 场区选址及硬化完成具备上人作业条件。2.2 各种材料准备齐全。三、样板展示区区域划分:样板展示区16000审核人交底人接受交底人1、表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。审核人技术交底记录表编号工程名称滦平碧桂园长城河谷二期三标段工程交底日期2018.5.11施工单位北京市朝阳田华建筑集团公司分项工程名称样板展示交底提要交底仅适用于样板展示区交底内容:四、各施工工艺样板展示内容:4.1 地下防水展示区展示内容:4.1.1 防水导墙砌筑高度为 0.6m,砌筑样式为丄行,砌筑厚度 240mm;4.1.2 防水导墙与垫层交界处抹成圆弧状,导墙内侧及顶部抹 1cm 厚水泥砂浆找平层;4.1.3 具体做法见附图交底人接受交底人1、表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。审核人交底人接受交底人技术交底记录编号工程名称滦平碧桂园长城河谷二期三标段工程交底日期2018.5.11施工单位北京市朝阳田华建筑集团公司分项工程名称样板展示交底提要交底仅适用于样板展示区交底内容:各层展示平面矛意图4.1.4 底板厚度为 250mm,外墙为 200mm,4.2 模板、柱、楼梯、梁、钢筋等展示区展示内容:h 枉均为柱筋划也 20(角甜+4420^100/2002*楼棵踏歩高仃饰遛炯 m.版 J11 如甘西血;费测沐架疣畑 iKglhii 梁斬肅 6:吐心匙©00(2)4,楓面标高 1.53.板厚为向叙迦 Q1、表由施工单位填写,交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。240 叵防水导2三审核人技术交底记录编号工程名称滦平碧桂园长...
