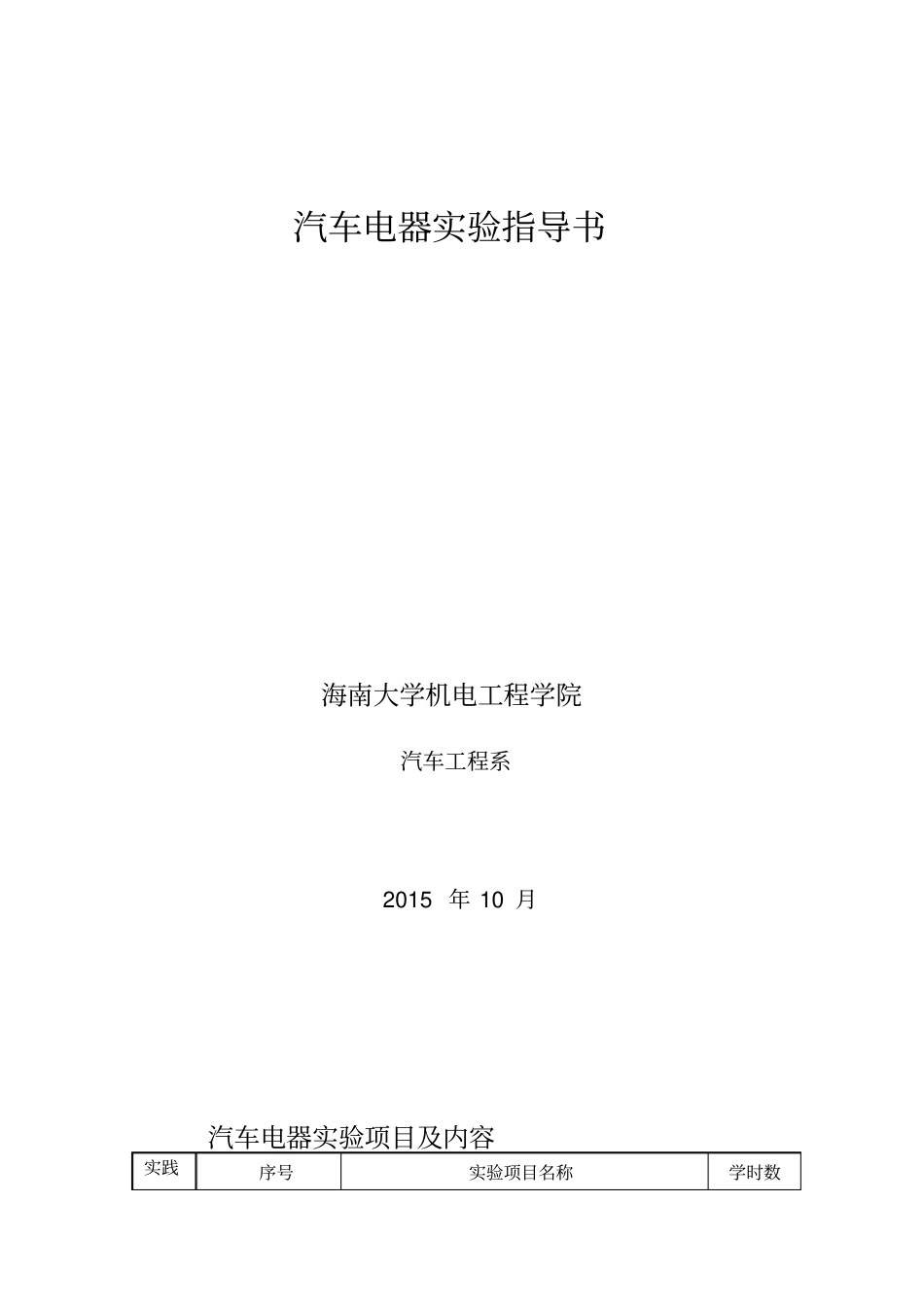

汽车电器实验指导书海南大学机电工程学院汽车工程系2015 年 10 月汽车电器实验项目及内容实践序号实验项目名称学时数项目课内实训01蓄电池技术状况的检测、充电规范202充电系实验203起动系实验204发动机点火系统实验105汽车整车电器电路101 实验项目蓄电池技术状况的检测、充电规范一、蓄电池技术状况的检测（一）实验内容：1. 蓄电池技术状况的检测（二）实验目的：掌握蓄电池技术状况的检测（三）主要实验仪器设备：蓄电池、高率放电计、密度计、玻璃管、充电机、万用表、试灯、常用工具。（四）课时： 2 节必须学会：使用密度计、高率放电计，可以利用仪器检测蓄电池放电程度和电解液密度；（要过关考核）（五）教学过程：1、检查预习情况提问：蓄电池技术状况的检查包括哪些内容？若蓄电池电解液的密度下降，其端电压如何变化？2、布置实验任务会用密度计和高率放电计检测蓄电池的放电程度；会检查蓄电池电解液的液面高度并进行补充作业。3、演示讲解1）. 仪器的使用方法温度计、玻璃管、高率放电计、密度计2). 实验注意事项（1）不要将电解液落到地面或其他物面上；（2）密度计、温度计、玻璃管用后应立即清洗干净；（3）用高率放电计时，接通时间不得超过规定要求。3）. 蓄电池技术状况的检测（1）外观直接检查（2）电解液液面检测（3）电解液密度检测（4）蓄电池端电压检测4、指导学生操作观察学生实际操作并及时纠正学生不当的操作方法，运用启发式引导学生解决操作中所遇到的疑问。学生在操作中易出现的问题：1）. 密度计读数不准；2）. 高率放电计接通时间过长。5、操作步骤1．蓄电池的外表检查1）检查外壳是否有裂纹、破损漏电解液；2）检查极桩是否有氧化物；3）加液孔盖是否损坏、通气孔是否畅通；4）蓄电池外表是否清洁。2．液面高度的检查1) 用玻璃管测量法，见图1-1 （a）。① 用一空心玻璃管插入蓄电池电解液内极片的上平面处。② 玻璃管内的电解液与电池液面同高，用大拇指按紧玻璃管上端，使管口密封。③ 提起玻璃管，测量玻璃管内的液面高度，即为蓄电池电解液液面高度。标准值为 10～15 mm高，过低应加入蒸馏水使之符合标准。2) 观察液面高度指示线法，见图1-1（b）。使用透明塑料容器的蓄电池，检查液面高度时， 在容器壁上刻有两条高度指示线。 正常液面高度应介于两线之间的中线上，低于中线则为液面过低，应加入蒸馏水补充。3) 从加液面孔观察判断法，见图1-1（c）。部分轿车蓄电池在电解液加液孔...
