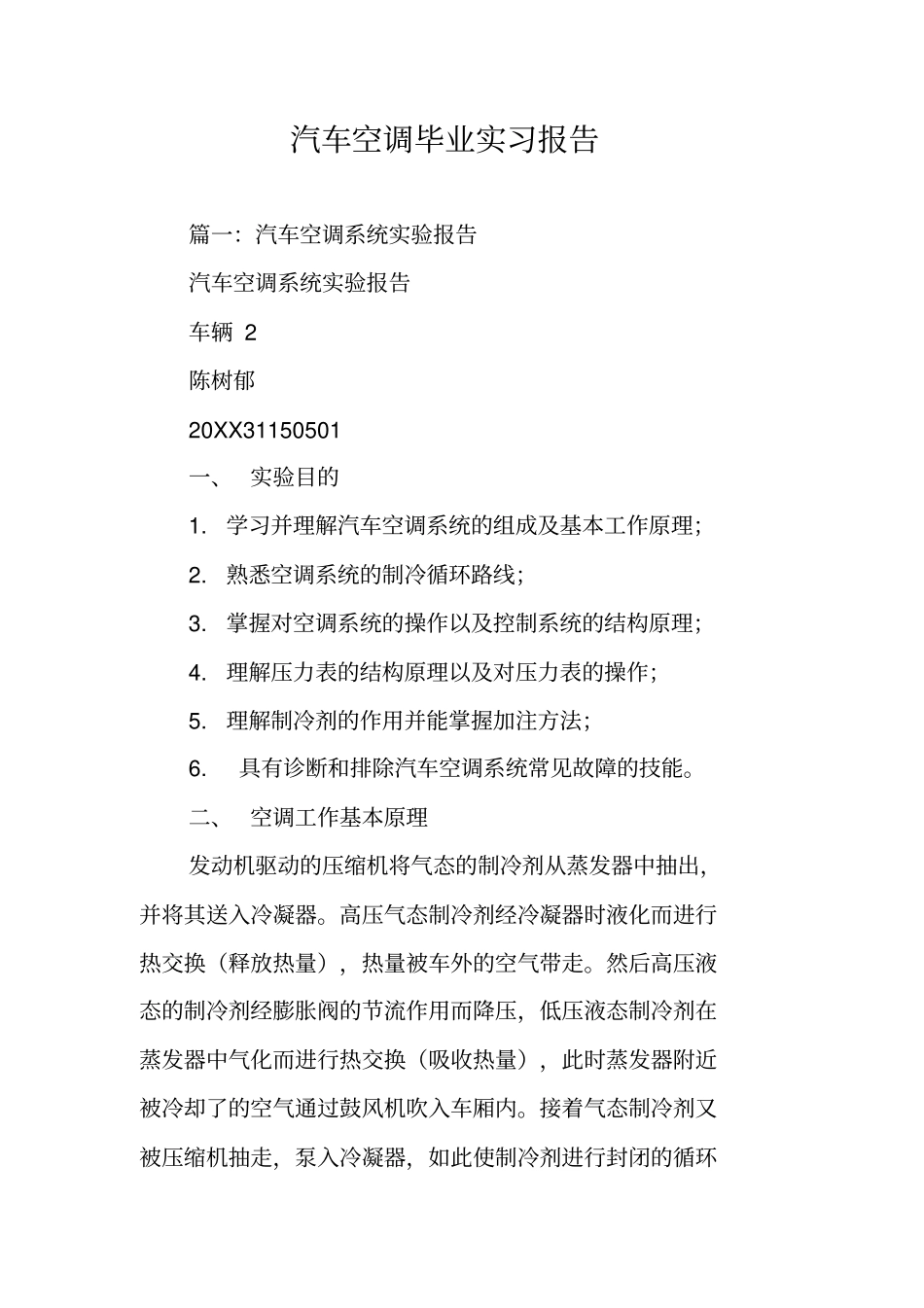

汽车空调毕业实习报告篇一：汽车空调系统实验报告汽车空调系统实验报告车辆 2 陈树郁20XX31150501 一、 实验目的1. 学习并理解汽车空调系统的组成及基本工作原理；2. 熟悉空调系统的制冷循环路线；3. 掌握对空调系统的操作以及控制系统的结构原理；4. 理解压力表的结构原理以及对压力表的操作；5. 理解制冷剂的作用并能掌握加注方法；6. 具有诊断和排除汽车空调系统常见故障的技能。二、 空调工作基本原理发动机驱动的压缩机将气态的制冷剂从蒸发器中抽出，并将其送入冷凝器。高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。然后高压液态的制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），此时蒸发器附近被冷却了的空气通过鼓风机吹入车厢内。接着气态制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断地将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。三、 实验设备1. 曲柄连杆式压缩机（由曲柄，连杆，活塞，进排气阀等组成）；2. 斜盘式压缩机（由主轴，斜盘，气缸，活塞，进排阀等组成）；3. 冷凝器、干燥器、膨胀阀、蒸发器、压力表、制冷剂罐、真空泵、空调系统示教台。四、 实验设备简介1. 空调压缩机a) 压缩机的功能把蒸发器中吸收热量后产生的低温低压冷冻剂蒸气吸入后进行压缩，升高其压力和温度之后送往冷凝器，使冷冻剂在冷却循环中进行循环，由蒸发器吸收的热量在通过冷凝器时散发掉。b) 压缩机的种类压缩机的种类分为曲轴连杆式、斜盘式摇盘式、双作用轴向斜盘式、涡旋式、旋转叶片式等；c) 压缩机的工作原理（双作用式）当主轴带动斜盘转动时，斜盘便驱动活塞作轴向移动，由于活塞在前后布置的气缸中同时作轴向运动，这相当于两个活塞在作双向运动。d) 工作过程前缸活塞向左移动时，排气阀片关闭，缸内压力下降，吸气阀片打开, 低压蒸气进入气缸开始了吸气过程，一直到活塞向左移动到终点为止；与此同时后缸活塞也向左移动，但不同的是后缸活塞处于压缩过程, 在这过程中蒸气不断被压缩，压力和温度不断上升，上升到一定程度时，排气阀片打开，转到排气过程, 一直到活塞移动到最左边为止。这样斜盘每转动一周, 前后两个活塞分别同时完成吸气、压缩过程, 这样一次循环 , 相当于两个工作循环。e) 压缩机电磁离合器压缩机电磁离合器在需要的时候可以接通或切断发动机与压缩机之间的动力传递；另...
