汽轮机扣缸方案

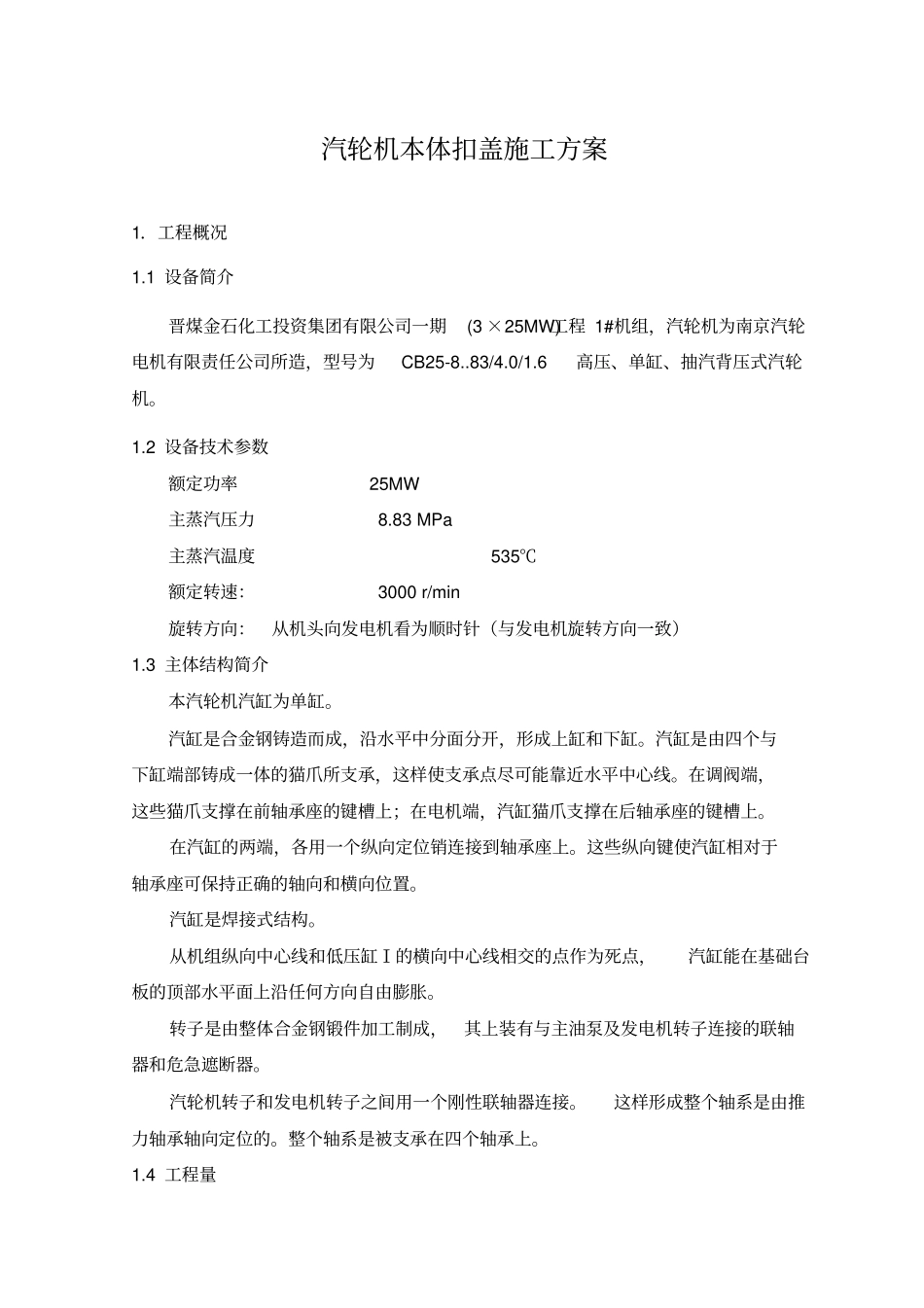

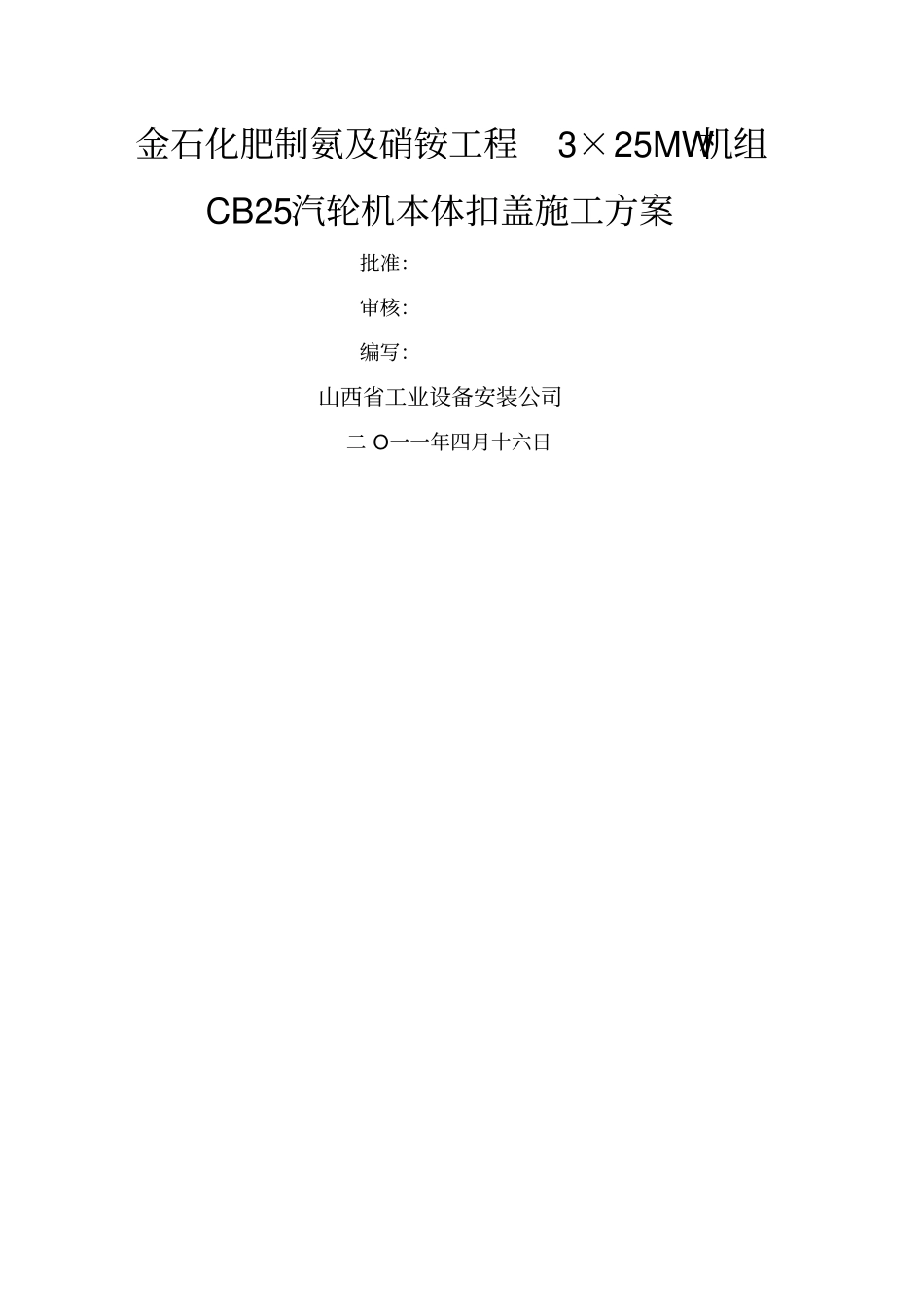

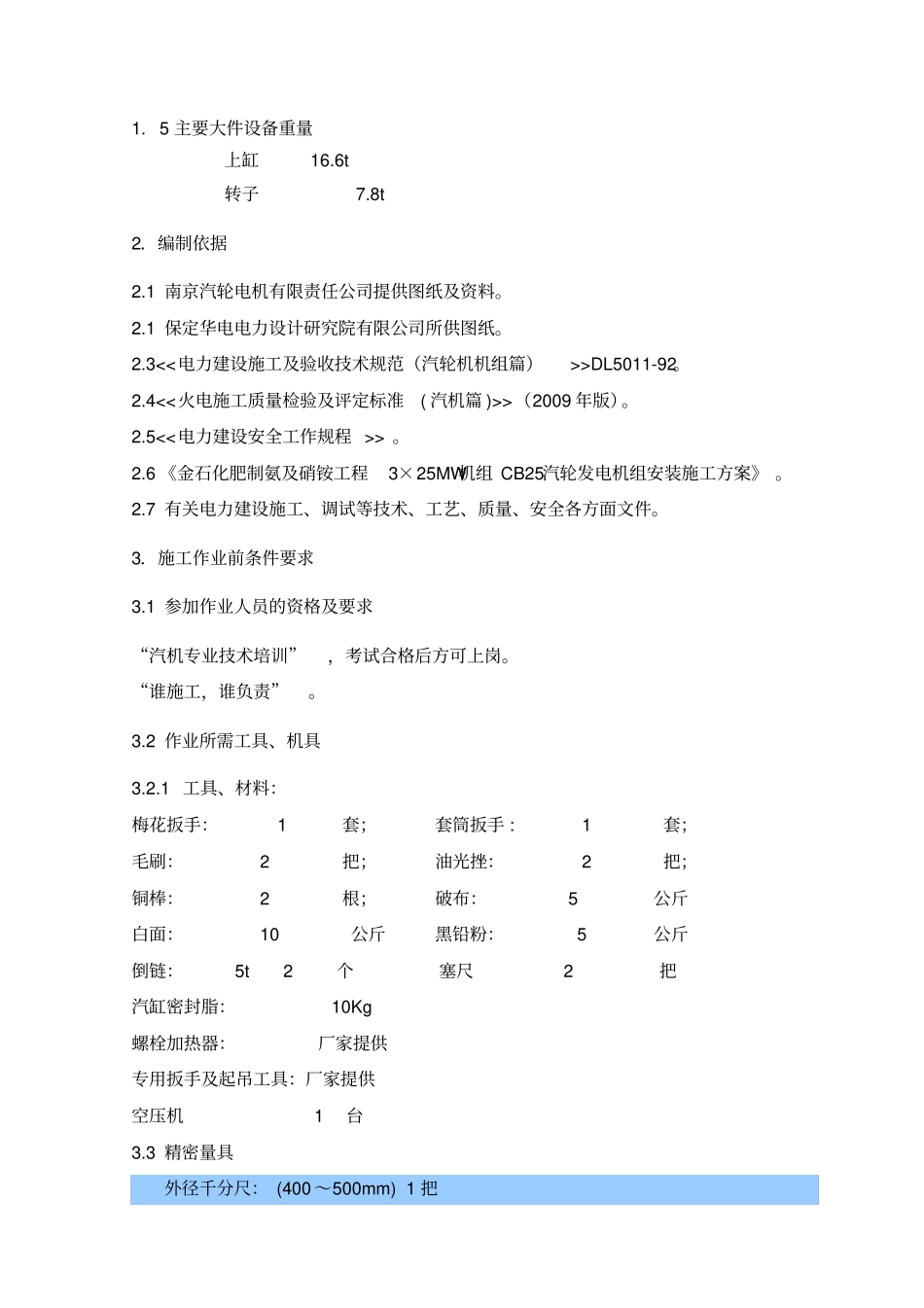

金石化肥制氨及硝铵工程3×25MW机组CB25汽轮机本体扣盖施工方案批准：审核：编写：山西省工业设备安装公司二 O一一年四月十六日汽轮机本体扣盖施工方案1．工程概况1.1 设备简介晋煤金石化工投资集团有限公司一期(3 ×25MW)工程 1#机组，汽轮机为南京汽轮电机有限责任公司所造，型号为CB25-8..83/4.0/1.6高压、单缸、抽汽背压式汽轮机。1.2 设备技术参数额定功率 25MW 主蒸汽压力 8.83 MPa 主蒸汽温度535℃额定转速： 3000 r/min 旋转方向：从机头向发电机看为顺时针（与发电机旋转方向一致）1.3 主体结构简介本汽轮机汽缸为单缸。汽缸是合金钢铸造而成，沿水平中分面分开，形成上缸和下缸。汽缸是由四个与下缸端部铸成一体的猫爪所支承，这样使支承点尽可能靠近水平中心线。在调阀端，这些猫爪支撑在前轴承座的键槽上；在电机端，汽缸猫爪支撑在后轴承座的键槽上。在汽缸的两端，各用一个纵向定位销连接到轴承座上。这些纵向键使汽缸相对于轴承座可保持正确的轴向和横向位置。汽缸是焊接式结构。从机组纵向中心线和低压缸Ⅰ的横向中心线相交的点作为死点，汽缸能在基础台板的顶部水平面上沿任何方向自由膨胀。转子是由整体合金钢锻件加工制成，其上装有与主油泵及发电机转子连接的联轴器和危急遮断器。汽轮机转子和发电机转子之间用一个刚性联轴器连接。这样形成整个轴系是由推力轴承轴向定位的。整个轴系是被支承在四个轴承上。1.4 工程量1. 5 主要大件设备重量上缸 16.6t 转子 7.8t 2．编制依据2.1 南京汽轮电机有限责任公司提供图纸及资料。2.1 保定华电电力设计研究院有限公司所供图纸。2.3<<电力建设施工及验收技术规范（汽轮机机组篇）>>DL5011-92。2.4<<火电施工质量检验及评定标准( 汽机篇 )>>（2009 年版）。2.5<<电力建设安全工作规程 >> 。2.6 《金石化肥制氨及硝铵工程3×25MW机组 CB25汽轮发电机组安装施工方案》 。2.7 有关电力建设施工、调试等技术、工艺、质量、安全各方面文件。3．施工作业前条件要求3.1 参加作业人员的资格及要求“汽机专业技术培训”，考试合格后方可上岗。“谁施工，谁负责”。3.2 作业所需工具、机具3.2.1 工具、材料：梅花扳手： 1套；套筒扳手 : 1套；毛刷： 2把；油光挫： 2把；铜棒： 2根；破布： 5公斤白面： 10公斤黑铅粉： 5公斤倒链： 5t 2个塞尺 2把汽缸密封脂：10Kg 螺栓加热器：厂家提供专用扳手及起吊工具：厂家提供空压机 1台3.3 精密量具外...
