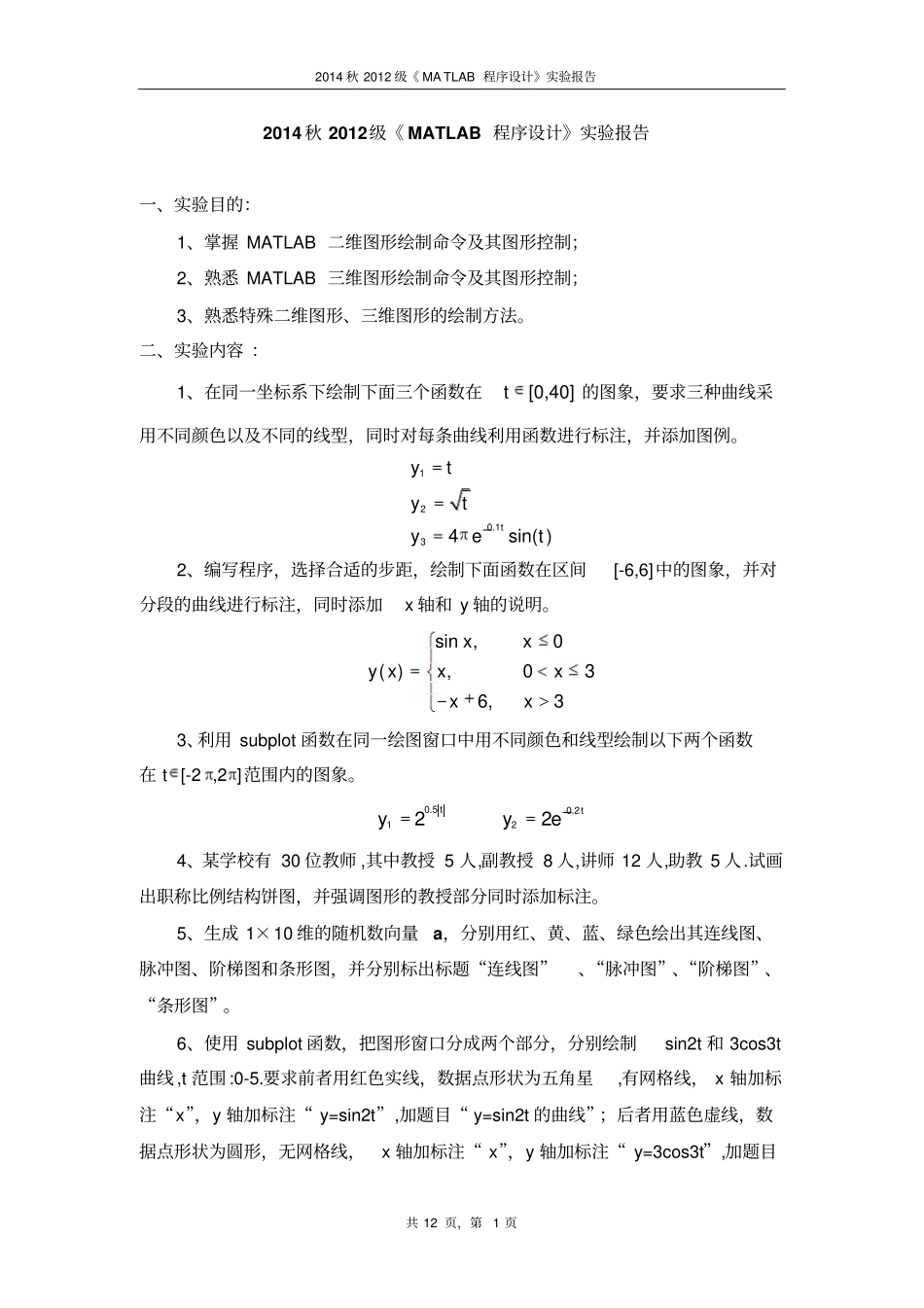

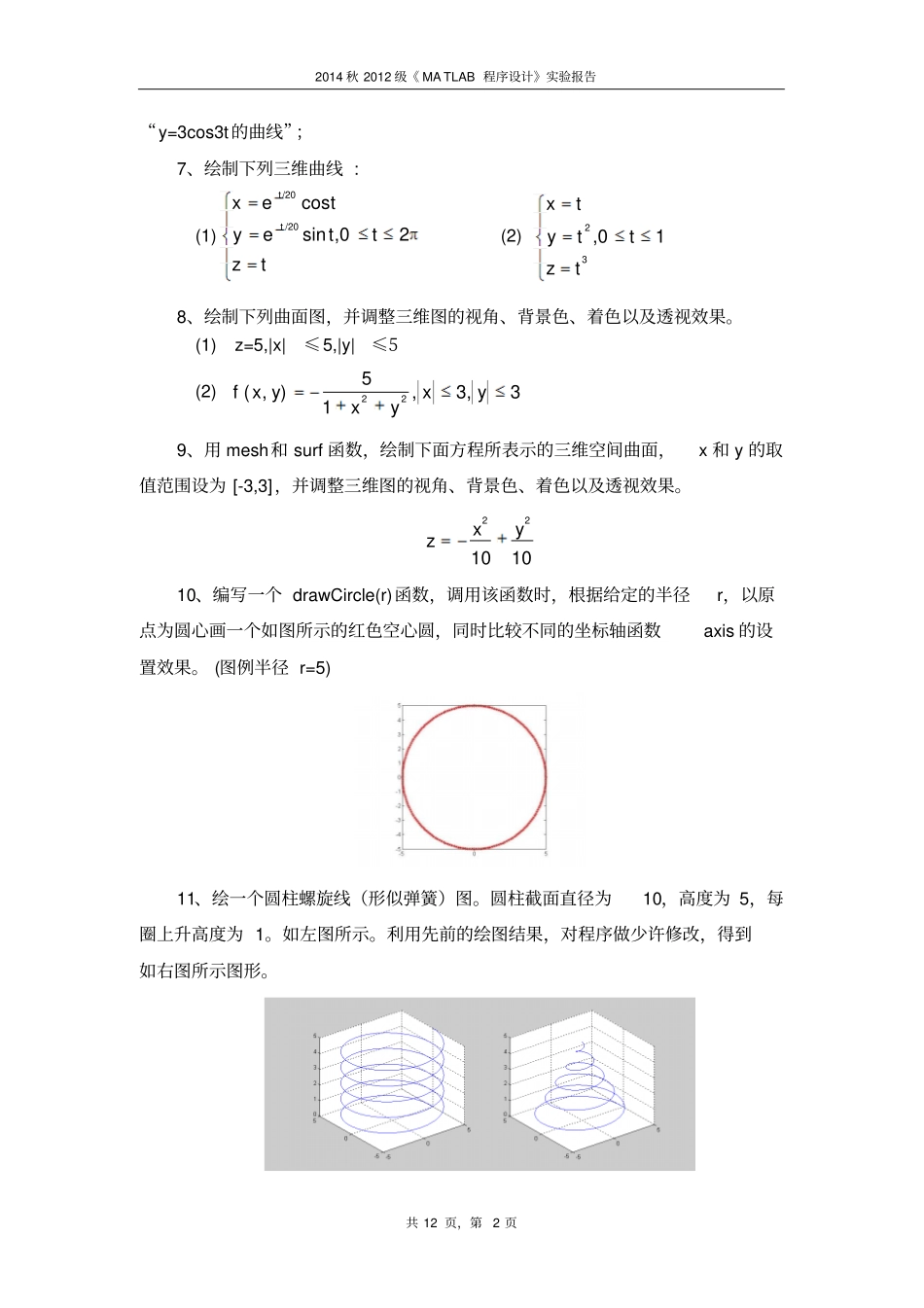

2014 秋 2012 级《 MA TLAB 程序设计》实验报告共 12 页，第1 页2014 秋 2012级《 MATLAB 程序设计》实验报告一、实验目的：1、掌握 MATLAB 二维图形绘制命令及其图形控制；2、熟悉 MATLAB 三维图形绘制命令及其图形控制；3、熟悉特殊二维图形、三维图形的绘制方法。二、实验内容 ：1、在同一坐标系下绘制下面三个函数在[0,40]t的图象，要求三种曲线采用不同颜色以及不同的线型，同时对每条曲线利用函数进行标注，并添加图例。120.134sin( )tytytyet2、编写程序，选择合适的步距，绘制下面函数在区间[-6,6]中的图象，并对分段的曲线进行标注，同时添加x 轴和 y 轴的说明。sin ,0( ),036,3xxy xxxxx3、利用 subplot 函数在同一绘图窗口中用不同颜色和线型绘制以下两个函数在 t [-2 ,2 ]范围内的图象。0.50.21222ttyye4、某学校有 30 位教师 ,其中教授 5 人,副教授 8 人,讲师 12 人,助教 5 人.试画出职称比例结构饼图，并强调图形的教授部分同时添加标注。5、生成 1×10 维的随机数向量a，分别用红、黄、蓝、绿色绘出其连线图、脉冲图、阶梯图和条形图，并分别标出标题“连线图”、“脉冲图”、“阶梯图”、“条形图”。6、使用 subplot 函数，把图形窗口分成两个部分，分别绘制sin2t 和 3cos3t曲线 ,t 范围 :0-5.要求前者用红色实线，数据点形状为五角星,有网格线， x 轴加标注“x”，y 轴加标注“ y=sin2t”,加题目“ y=sin2t 的曲线”；后者用蓝色虚线，数据点形状为圆形，无网格线，x 轴加标注“ x”，y 轴加标注“ y=3cos3t”,加题目2014 秋 2012 级《 MA TLAB 程序设计》实验报告共 12 页，第2 页“y=3cos3t的曲线”；7、绘制下列三维曲线 : (1)/20/20cossin ,02ttxetyettzt(2) 23,01xtyttzt8、绘制下列曲面图，并调整三维图的视角、背景色、着色以及透视效果。(1) z=5,|x|≤5,|y|≤5(2) 225( , ),3,31f x yxyxy9、用 mesh和 surf 函数，绘制下面方程所表示的三维空间曲面，x 和 y 的取值范围设为 [-3,3]，并调整三维图的视角、背景色、着色以及透视效果。221010xyz10、编写一个 drawCircle(r)函数，调用该函数时，根据给定的半径r，以原点为圆心画一个如图所示的红色空心圆，同时比较不同的坐标轴函数axis 的设置效果。 (图例半径 r=5) 11、绘一个圆柱螺旋线（形似弹簧）图。圆柱截面直径为10，高度为 5，每圈上升高度为 1。如左图所示。利用...
