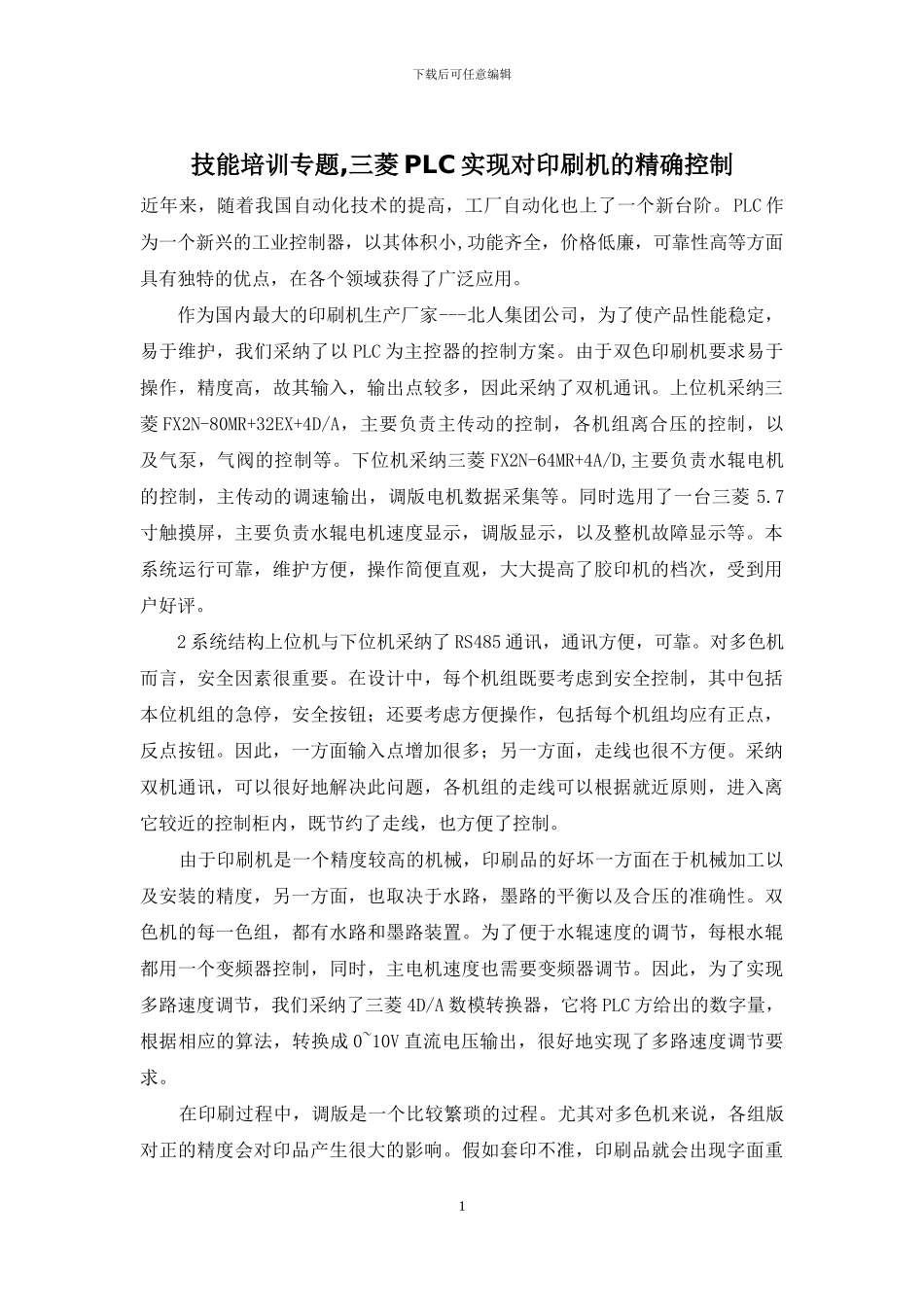

技能培训专题-三菱PLC实现对印刷机的精确控制_第1页
1/3

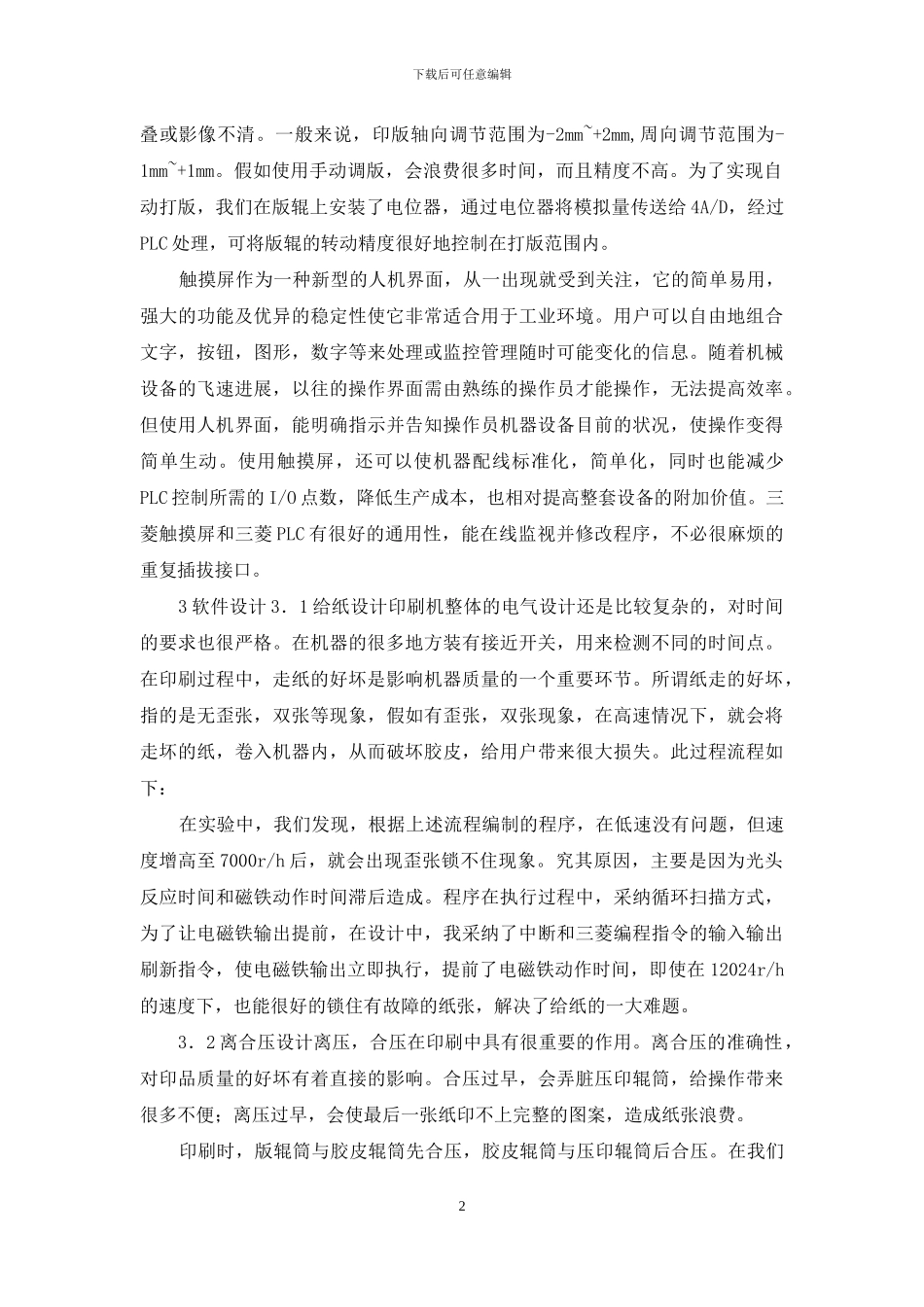

技能培训专题-三菱PLC实现对印刷机的精确控制_第2页
2/3

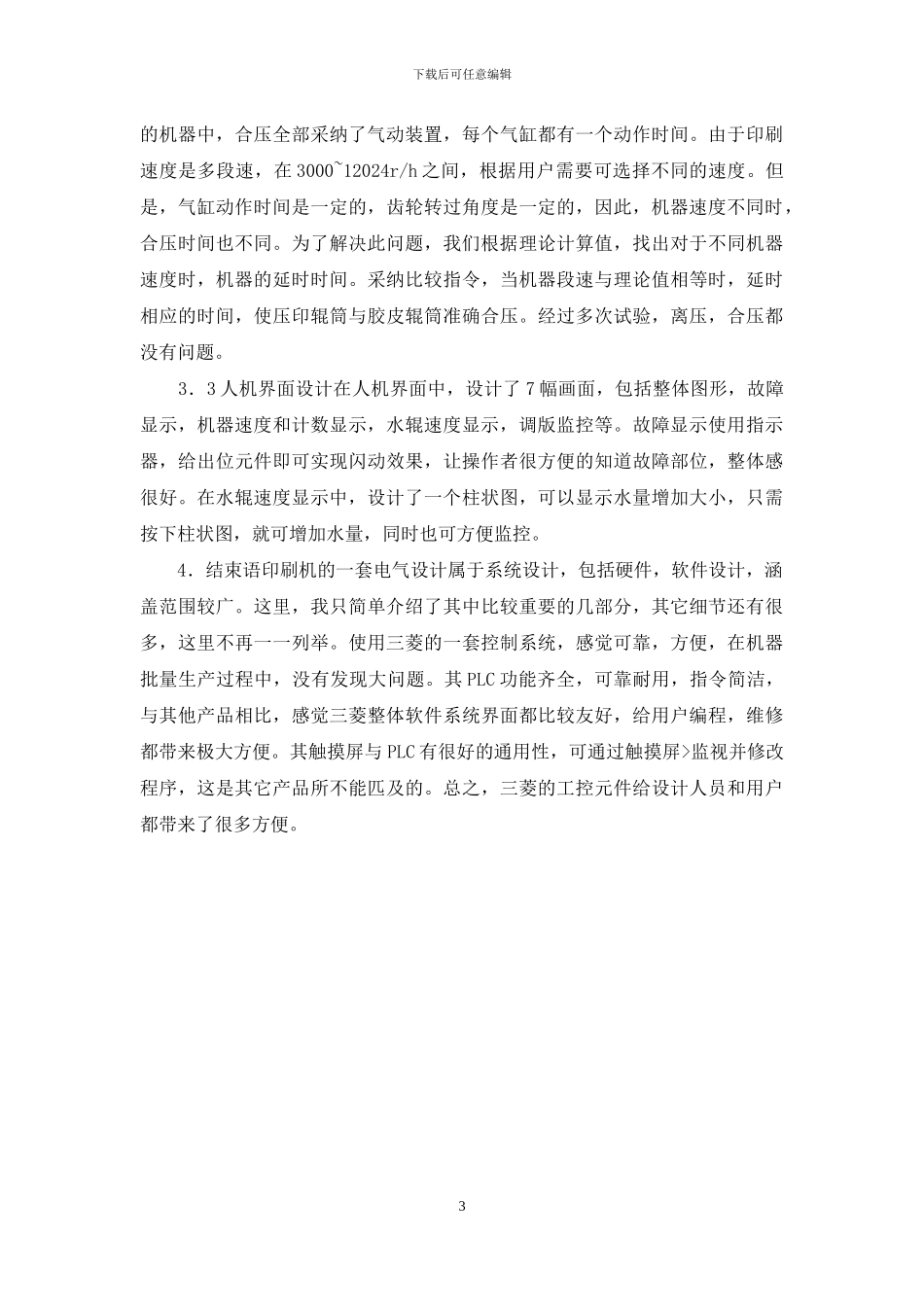

技能培训专题-三菱PLC实现对印刷机的精确控制_第3页
3/3
下载后可任意编辑技能培训专题,三菱 PLC 实现对印刷机的精确控制近年来,随着我国自动化技术的提高,工厂自动化也上了一个新台阶。PLC 作为一个新兴的工业控制器,以其体积小,功能齐全,价格低廉,可靠性高等方面具有独特的优点,在各个领域获得了广泛应用。 作为国内最大的印刷机生产厂家---北人集团公司,为了使产品性能稳定,易于维护,我们采纳了以 PLC 为主控器的控制方案。由于双色印刷机要求易于操作,精度高,故其输入,输出点较多,因此采纳了双机通讯。上位机采纳三菱 FX2N-80MR+32EX+4D/A,主要负责主传动的控制,各机组离合压的控制,以及气泵,气阀的控制等。下位机采纳三菱 FX2N-64MR+4A/D,主要负责水辊电机的控制,主传动的调速输出,调版电机数据采集等。同时选用了一台三菱 5.7寸触摸屏,主要负责水辊电机速度显示,调版显示,以及整机故障显示等。本系统运行可靠,维护方便,操作简便直观,大大提高了胶印机的档次,受到用户好评。 2 系统结构上位机与下位机采纳了 RS485 通讯,通讯方便,可靠。对多色机而言,安全因素很重要。在设计中,每个机组既要考虑到安全控制,其中包括本位机组的急停,安全按钮;还要考虑方便操作,包括每个机组均应有正点,反点按钮。因此,一方面输入点增加很多;另一方面,走线也很不方便。采纳双机通讯,可以很好地解决此问题,各机组的走线可以根据就近原则,进入离它较近的控制柜内,既节约了走线,也方便了控制。 由于印刷机是一个精度较高的机械,印刷品的好坏一方面在于机械加工以及安装的精度,另一方面,也取决于水路,墨路的平衡以及合压的准确性。双色机的每一色组,都有水路和墨路装置。为了便于水辊速度的调节,每根水辊都用一个变频器控制,同时,主电机速度也需要变频器调节。因此,为了实现多路速度调节,我们采纳了三菱 4D/A 数模转换器,它将 PLC 方给出的数字量,根据相应的算法,转换成 0~10V 直流电压输出,很好地实现了多路速度调节要求。 在印刷过程中,调版是一个比较繁琐的过程。尤其对多色机来说,各组版对正的精度会对印品产生很大的影响。假如套印不准,印刷品就会出现字面重1下载后可任意编辑叠或影像不清。一般来说,印版轴向调节范围为-2mm~+2mm,周向调节范围为-1mm~+1mm。假如使用手动调版,会浪费很多时间,而且精度不高。为了实现自动打版,我们在版辊上安装了电位器,通过电位器将模拟量传送给 4A/D,经过PLC 处理,可将版辊的转动精度很...
