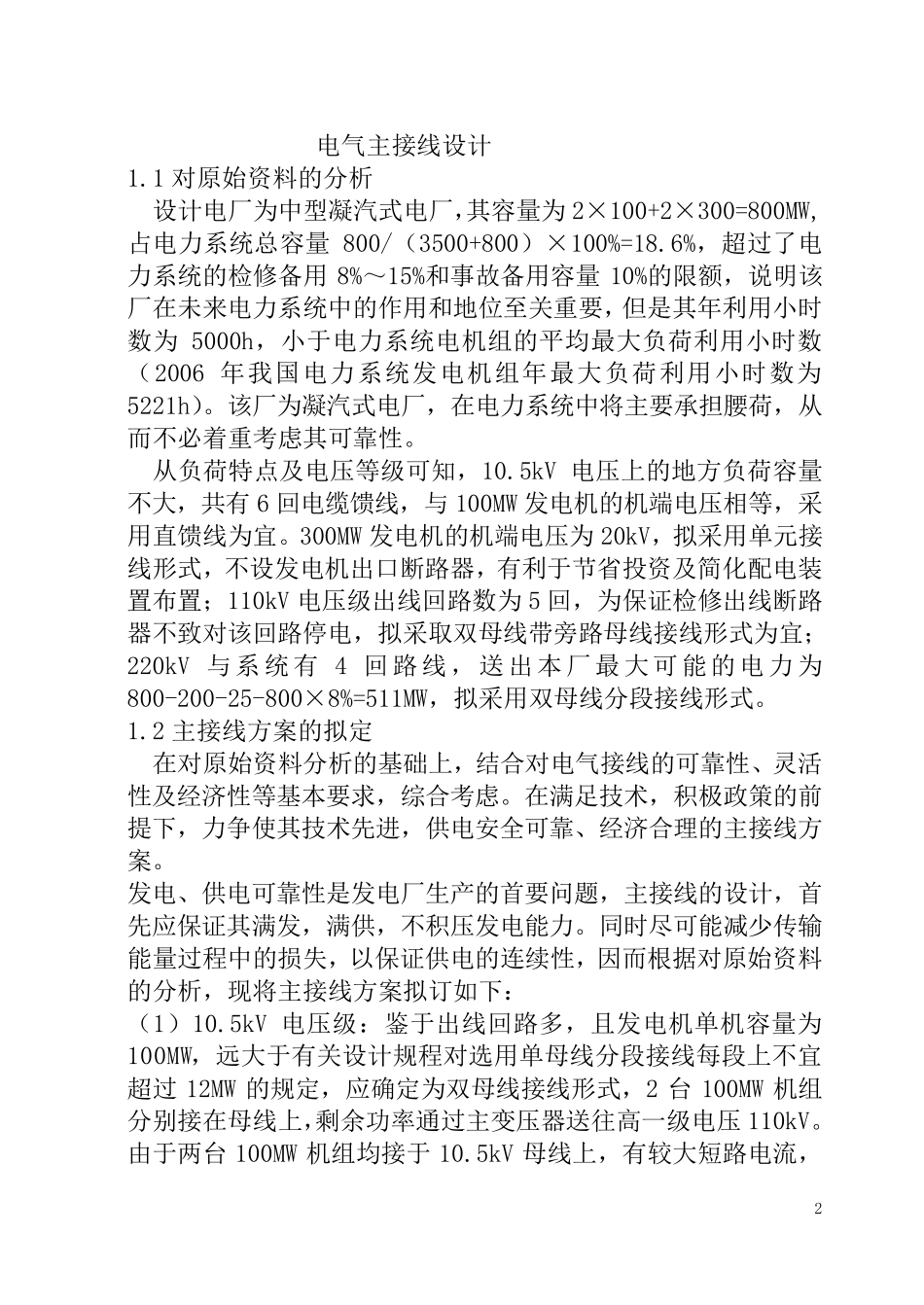

2 电气主接线设计 1.1 对原始资料的分析 设计电厂为中型凝汽式电厂，其容量为2×100+2×300=800MW,占电力系统总容量800/（3500+800）×100%=18.6%，超过了电力系统的检修备用 8%～15%和事故备用容量10%的限额，说明该厂在未来电力系统中的作用和地位至关重要，但是其年利用小时数为5000h，小于电力系统电机组的平均最大负荷利用小时数（2006 年我国电力系统发电机组年最大负荷利用小时数为5221h）。该厂为凝汽式电厂，在电力系统中将主要承担腰荷，从而不必着重考虑其可靠性。 从负荷特点及电压等级可知，10.5kV 电压上的地方负荷容量不大，共有 6 回电缆馈线，与 100MW 发电机的机端电压相等，采用直馈线为宜。300MW 发电机的机端电压为20kV，拟采用单元接线形式，不设发电机出口断路器，有利于节省投资及简化配电装置布置；110kV 电压级出线回路数为5 回，为保证检修出线断路器不致对该回路停电，拟采取双母线带旁路母线接线形式为宜；220kV 与系 统 有 4 回 路 线，送出本厂最 大可 能的电力 为800-200-25-800×8%=511MW，拟采用双母线分段接线形式。 1.2 主接线方案的拟定 在对原始资料分析的基础上，结合对电气接线的可靠性、灵活性及经济性等基本要求，综合考虑。在满足 技 术 ，积 极 政 策 的前提 下 ，力争 使 其技 术 先 进 ，供 电安 全 可靠、经济合理 的主接线方案。 发电、供 电可靠性是发电厂生 产 的首 要问 题 ，主接线的设计，首先 应 保证其满发，满供 ，不积 压发电能力。同 时尽 可能减 少 传 输能量过程 中的损 失 ，以 保证供 电的连 续 性，因 而根 据 对原始资料的分析，现 将主接线方案拟订 如 下 ： （1）10.5kV 电压级： 鉴 于出线回路多 ，且 发电机单机容量为100MW，远 大于有关设计规 程 对选 用单母线分段接线每 段上不宜超过 12MW 的规 定，应 确 定为双母线接线形式，2 台100MW 机组分别 接在母线上，剩 余 功 率 通 过主变 压器送往 高 一 级电压 110kV。由 于两 台100MW 机组均接于 10.5kV 母线上，有较 大短 路电流 ， 3 为选择轻型电器，应在各条电缆馈线上装设出线电抗器。 （2）110kV 电压级：出线回数大于4 回，为保证检修出线断路器不致对该回路停电，采取双母线带旁路母线接线形式，以保证其供电的可靠性和灵活性。 （3）220kV 电压级：出线4 回，考虑现在断路器免维护减...
