中央空调集中控制系统

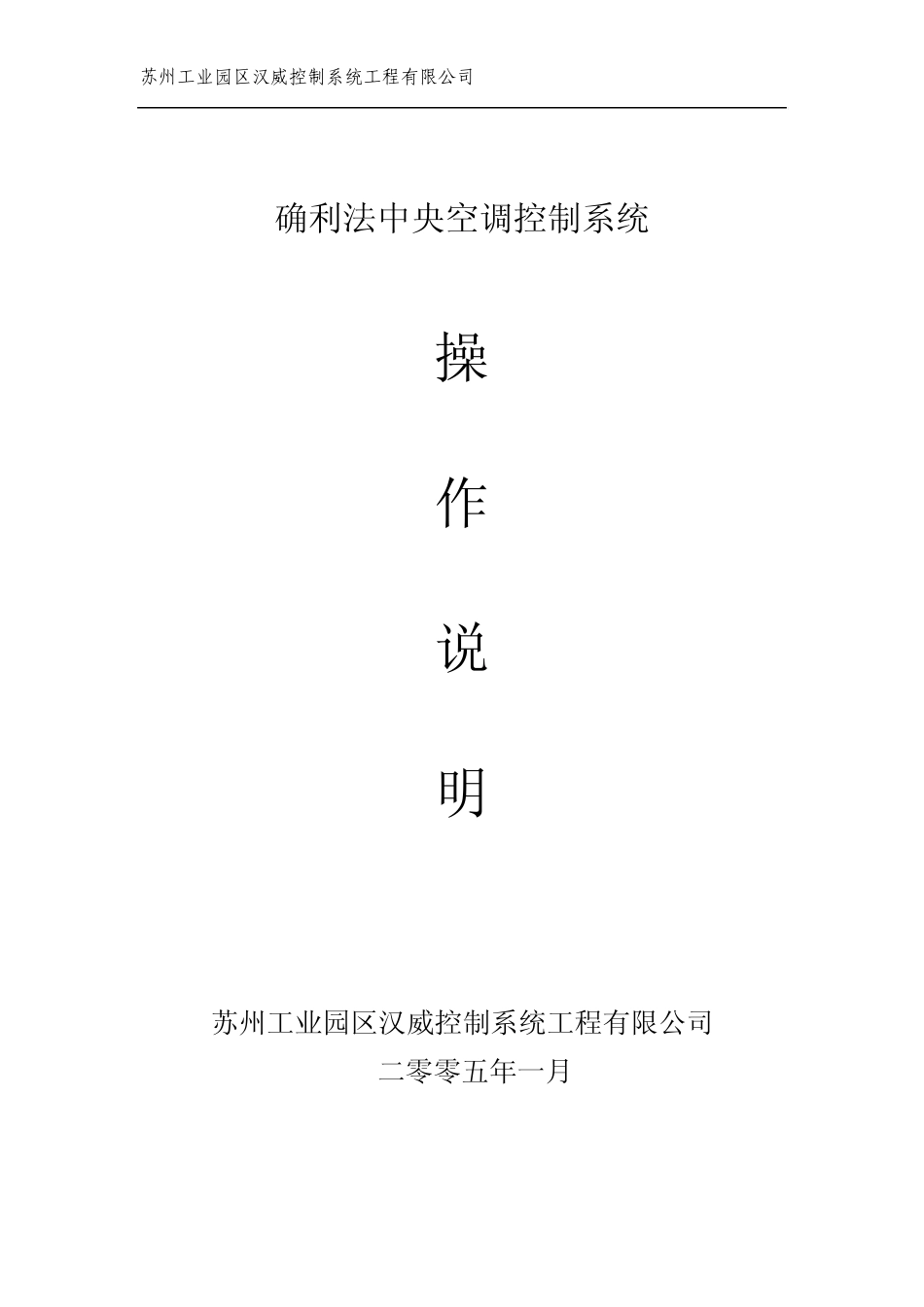

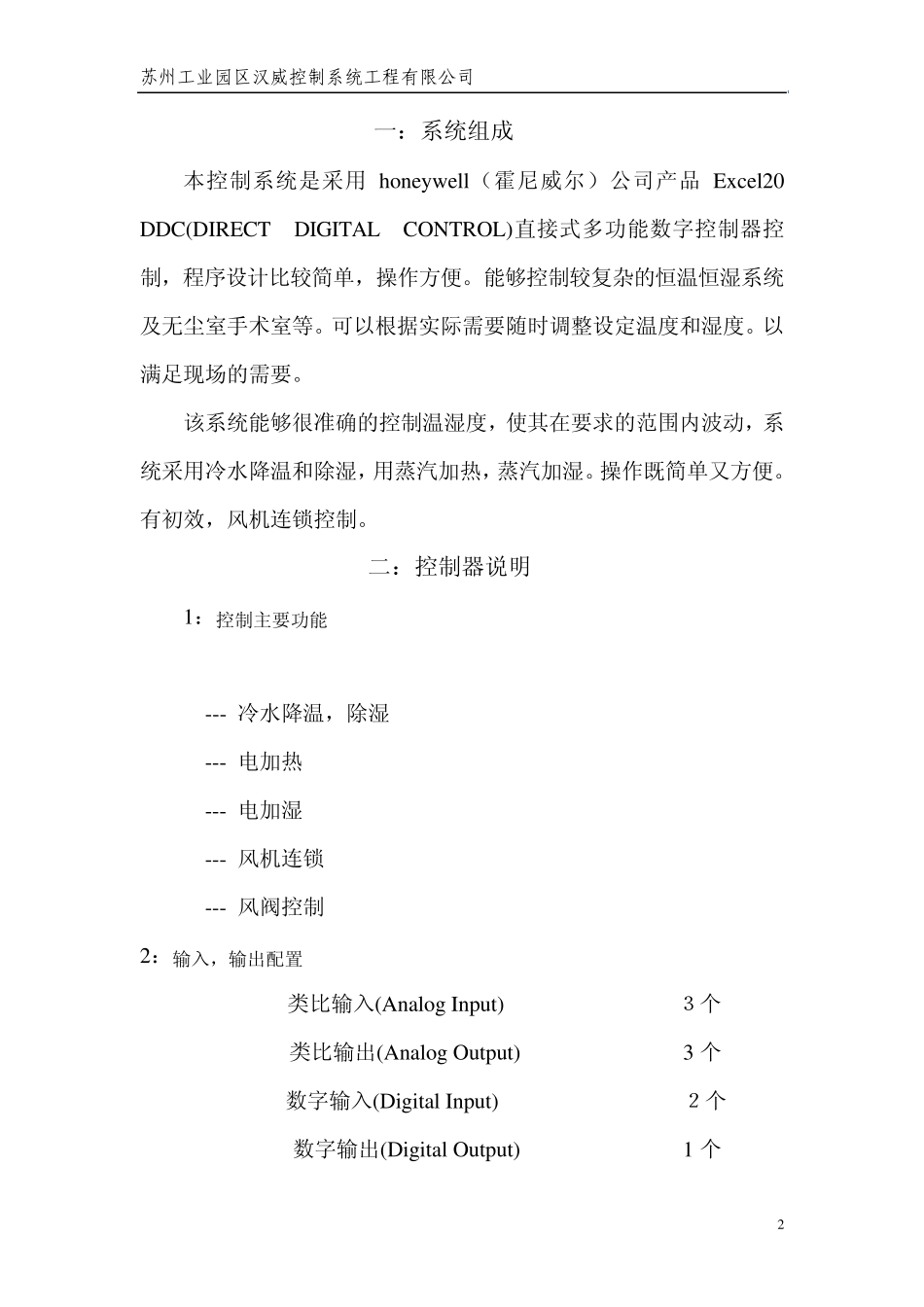

苏州工业园区汉威控制系统工程有限公司 确利法中央空调控制系统 操 作 说 明 苏州工业园区汉威控制系统工程有限公司 二零零五年一月 苏州工业园区汉威控制系统工程有限公司 2 一：系统组成 本控制系统是采用honeywell（霍尼威尔）公司产品Excel20 DDC(DIRECT DIGITAL CONTROL)直接式多功能数字控制器控制，程序设计比较简单，操作方便。能够控制较复杂的恒温恒湿系统及无尘室手术室等。可以根据实际需要随时调整设定温度和湿度。以满足现场的需要。 该系统能够很准确的控制温湿度，使其在要求的范围内波动，系统采用冷水降温和除湿，用蒸汽加热，蒸汽加湿。操作既简单又方便。有初效，风机连锁控制。 二：控制器说明 1：控制主要功能 --- 冷水降温，除湿 --- 电加热 --- 电加湿 --- 风机连锁 --- 风阀控制 2：输入，输出配置 类比输入(Analog Input) ３个 类比输出(Analog Output) 3 个 数字输入(Digital Input) ２个 数字输出(Digital Output) 1 个 苏州工业园区汉威控制系统工程有限公司 3 三：控制原理 当室内温度高于设定点温度，控制器输出信号， 冷水电动阀门打开，冷水流量增加，使室内温度降低。 当室内温度低于设定点温度，控制器输出信号，电加热打开，使室内温度升高。 当室内湿度低于设定点湿度，控制器输出信号，电加湿器打开，蒸汽增加，使室内湿度升高。 当室内湿度高于设定点湿度，控制器输出信号， 冷水电动阀门打开，冷水流量增加，使室内湿度降低。 由于采用冰水降温和除湿，且除湿具有优先权， 所以当冰水阀打开可能有两种情况，一是温度高，二是湿度高，如果电加热没开或者加热能量不足时，可能会出现低温高湿的现象。在这种情况下可以暂时采用提高“除湿设定”点。使系统相对正常。 四：控制器操作简介 1：如果只是观察不需要输入密码，直接多次进入“下页”即可进行观察。系统密码“5555”用于系统参数的修改、重设； 2：在“类比输入点（AI）”中可观测 DDC控制器的温度, 湿度，静压，风机状态． 3：在“类比输出点（AO）”中可观测 DDC控制器的冰水阀，加热阀，风阀输出打开程度； 4：在“数字输入（DI）”中可以观测 DDC控制器的风机状态； 苏州工业园区汉威控制系统工程有限公司 4 5：在“数字输出（DO）”中可以观测 DDC控制器的电加湿输出打开程度． 6：在“伪类比（pseudo analog）”中可以修改 DDC控制器的制冷设定，加热设定，加湿设定，除...
