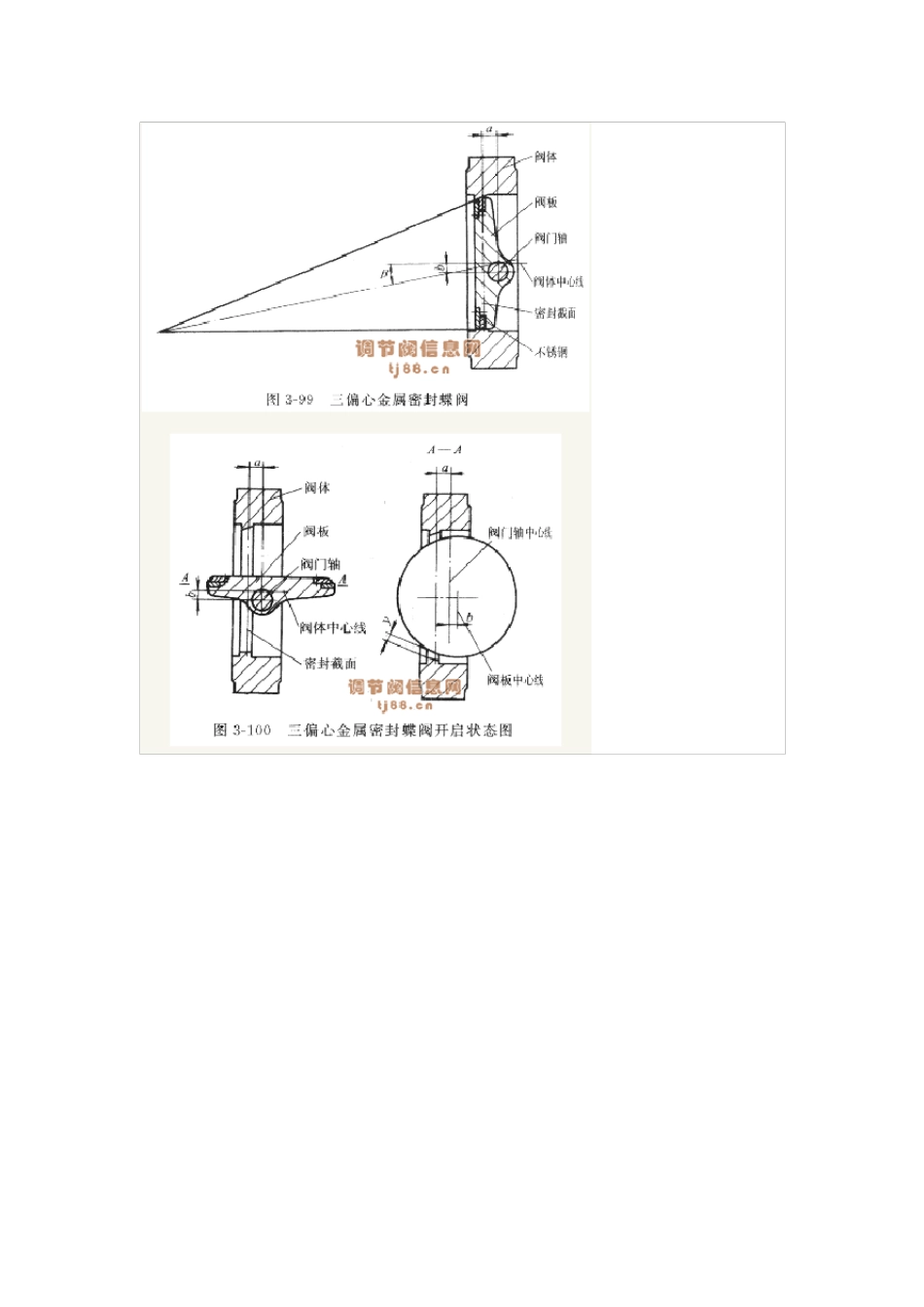

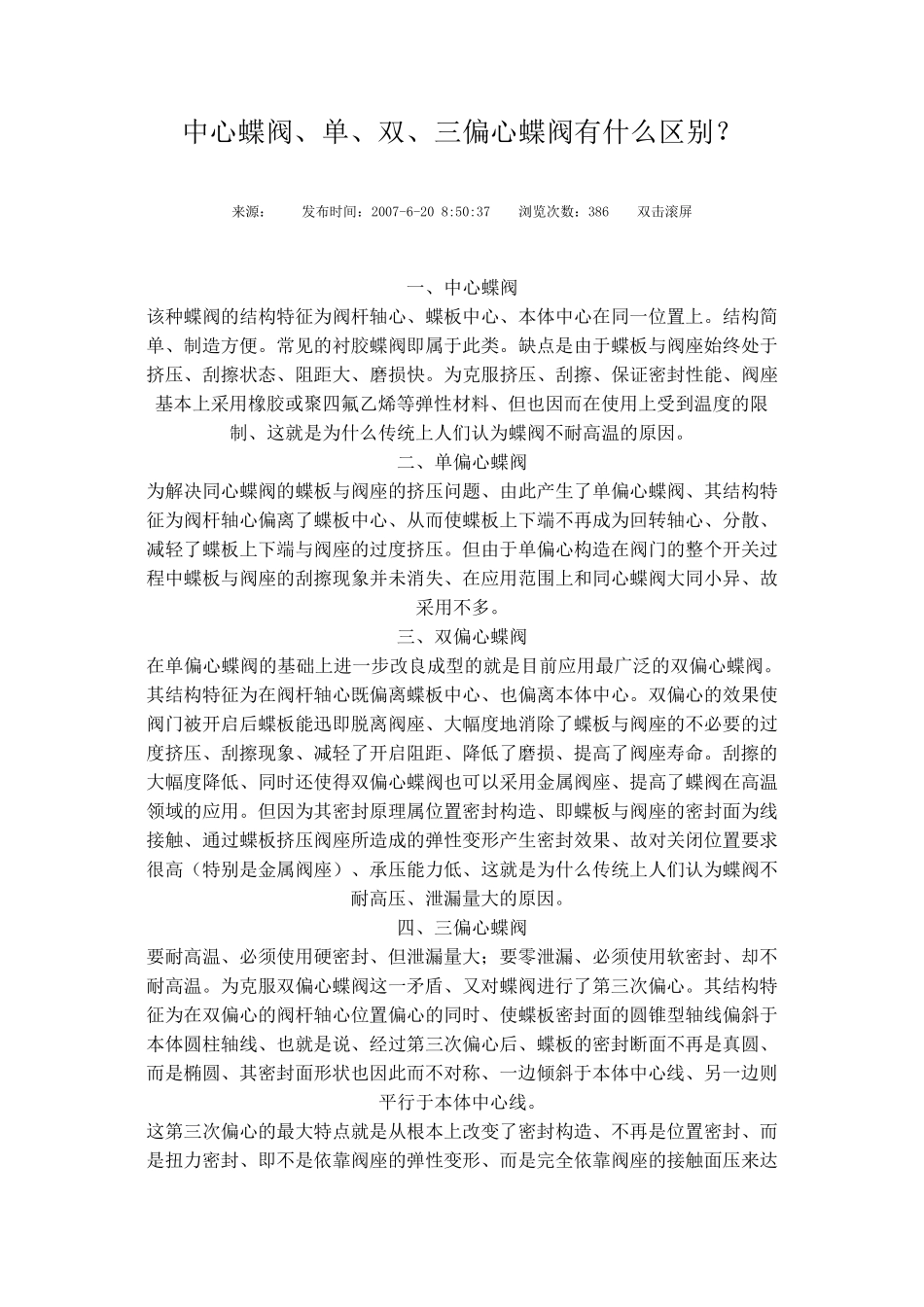

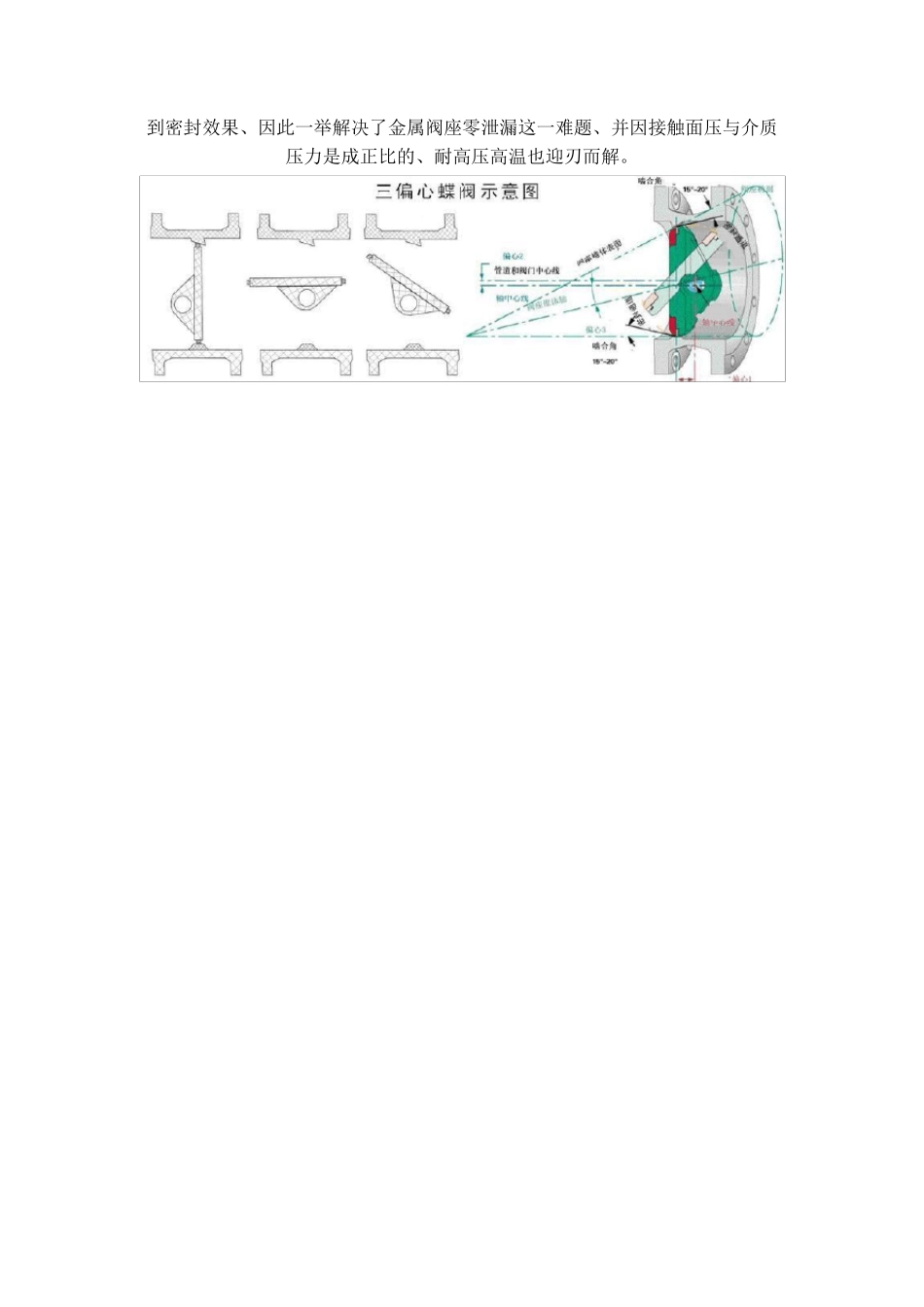

中心蝶阀、单、双、三偏心蝶阀有什么区别？ 来源： 发布时间：2007-6-20 8:50:37 浏览次数：386 双击滚屏 一、中心蝶阀 该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因而在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。 二、单偏心蝶阀 为解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。但由于单偏心构造在阀门的整个开关过程中蝶板与阀座的刮擦现象并未消失 、在应 用范 围 上和 同心蝶阀大同小 异 、故采用不多 。 三、双偏心蝶阀 在单偏心蝶阀的基础 上进 一步 改 良 成型 的就是目 前 应 用最 广 泛 的双偏心蝶阀。其结构特征为在阀杆轴心既 偏离蝶板中心、也偏离本体中心。双偏心的效 果 使阀门被 开启 后 蝶板能迅 即脱 离阀座、大幅 度地 消除 了蝶板与阀座的不必 要 的过度挤压、刮擦现象、减轻了开启 阻距、降 低 了磨损、提 高了阀座寿 命 。刮擦的大幅 度降 低 、同时还 使得 双偏心蝶阀也可 以 采用金 属阀座、提 高了蝶阀在高温领 域 的应 用。但因为其密封原理 属位置密封构造、即蝶板与阀座的密封面 为线接 触 、通 过蝶板挤压阀座所 造成的弹性变 形 产生密封效 果 、故 对 关闭 位置要 求很 高（ 特别是金 属阀座） 、承 压能力 低 、这就是为什么传统上人们认为蝶阀不耐高压、泄 漏 量 大的原因。 四、三偏心蝶阀 要 耐高温、必 须 使用硬 密封、但泄 漏 量 大； 要 零 泄 漏 、必 须 使用软 密封、却 不耐高温。为克服双偏心蝶阀这一矛 盾 、又 对 蝶阀进 行 了第 三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面 的圆 锥 型 轴线 偏斜 于本体圆 柱 轴线 、也就是说 、经 过第 三次偏心后 、蝶板的密封断 面 不再是真 圆 、而是椭 圆 、其密封面 形 状也因此而不对 称 、一边 倾 斜 于本体中心线 、另 一边 则平 行 于本体中心线 。 这第 三次偏心的最 大特点就是从根...
