中文AX说明书

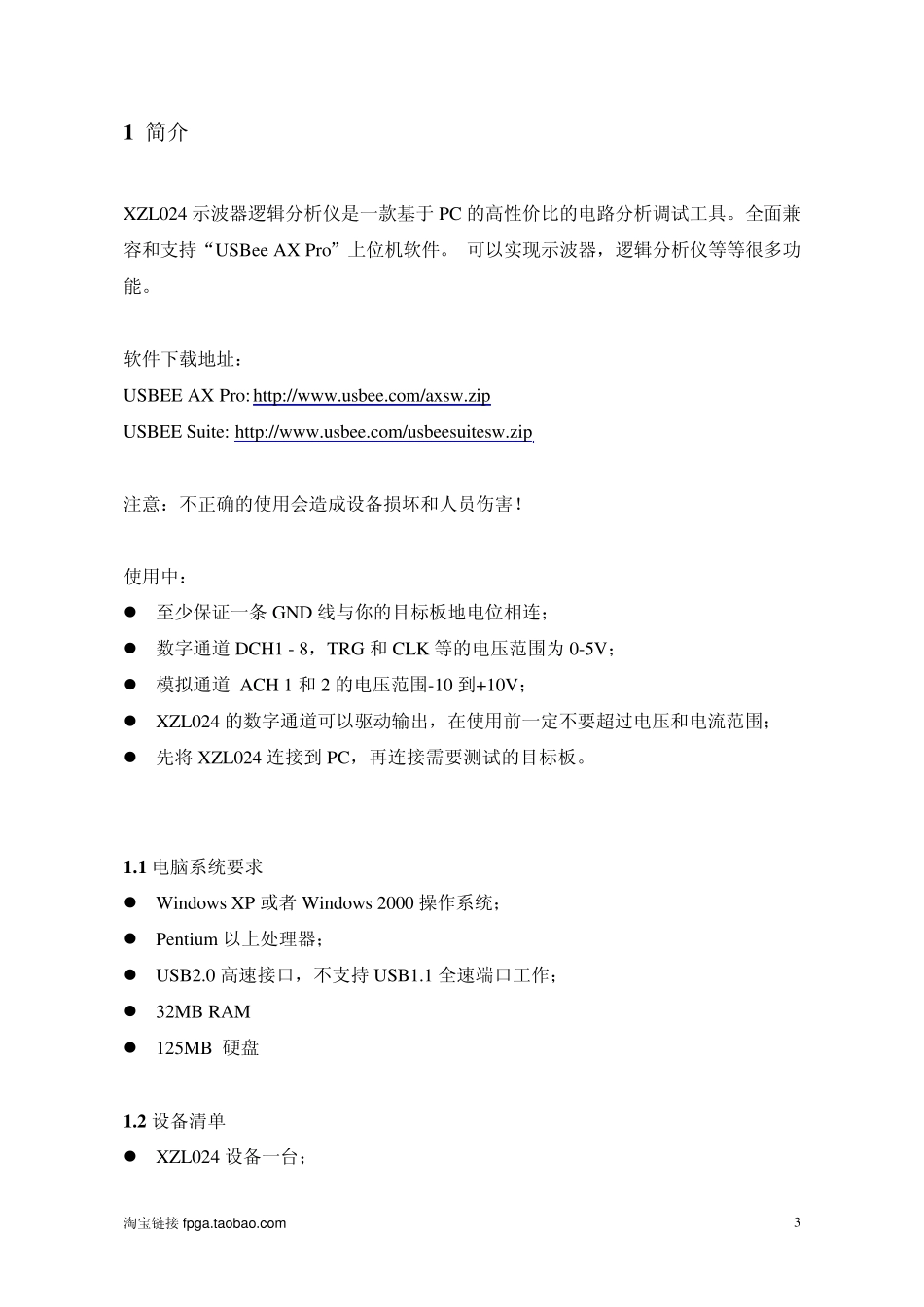

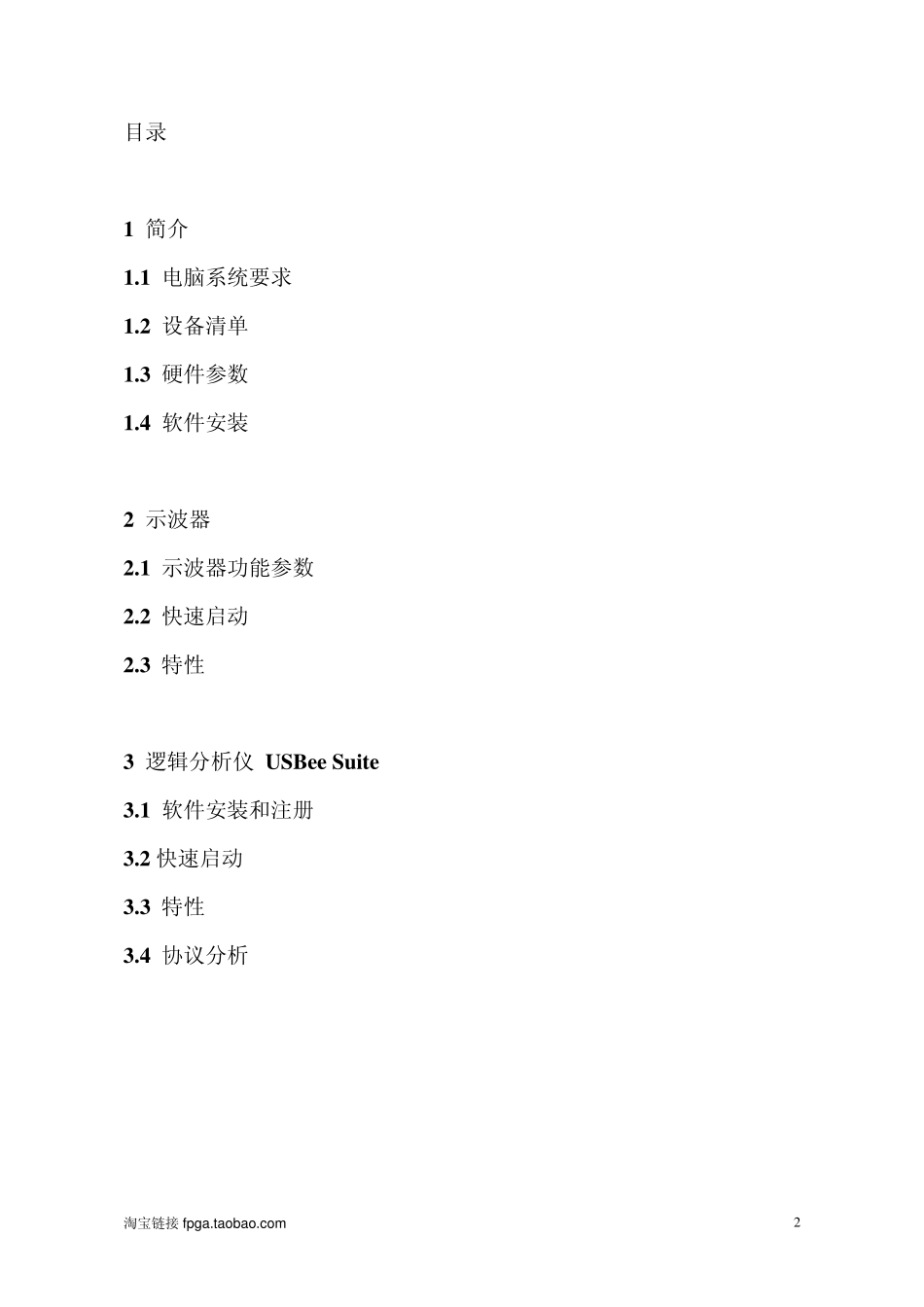

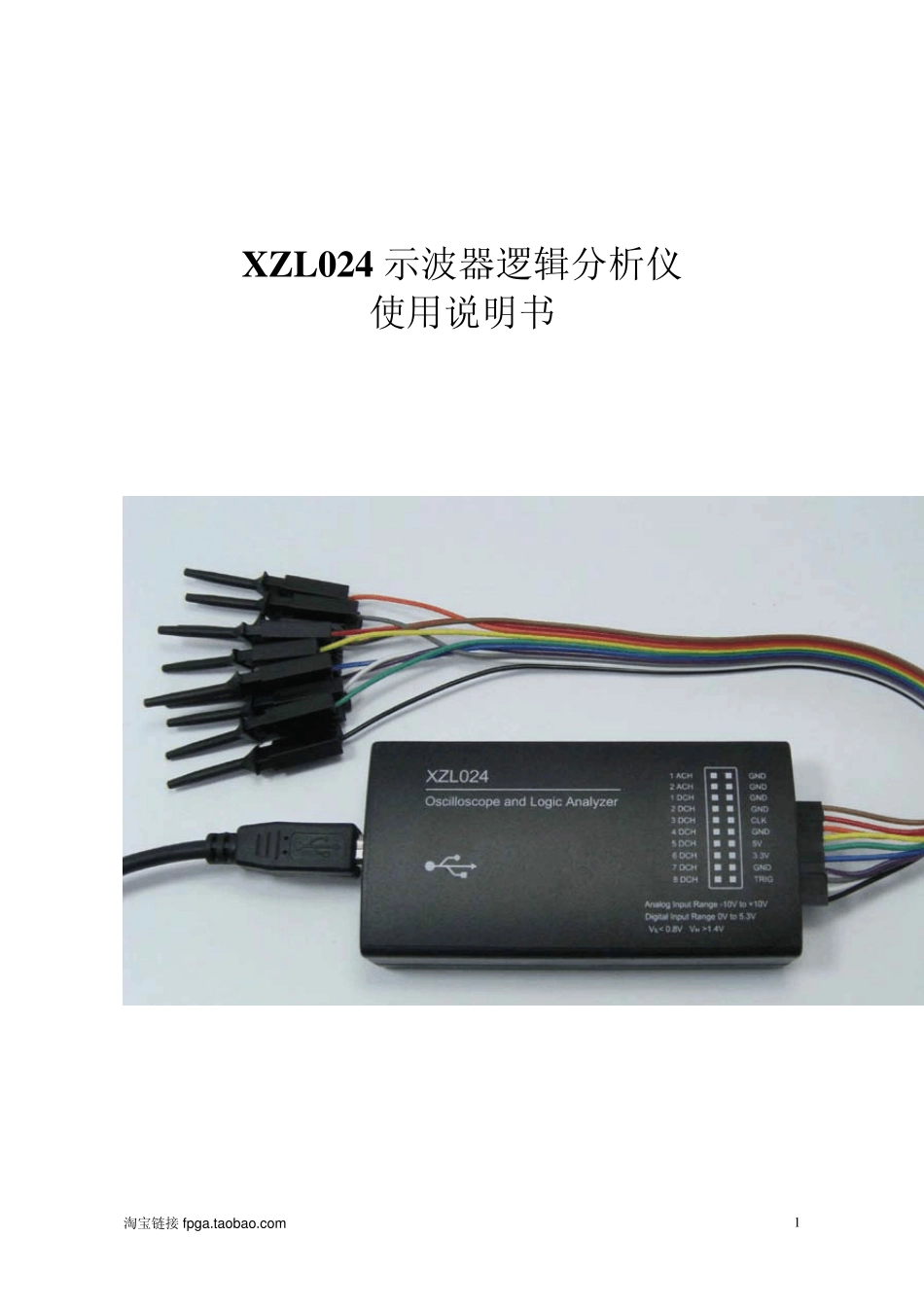

淘宝链接fpga.taobao.com 1 XZL024 示波器逻辑分析仪 使用说明书 淘宝链接fpga.taobao.com 2 目录 1 简介 1.1 电脑系统要求 1.2 设备清单 1.3 硬件参数 1.4 软件安装 2 示波器 2.1 示波器功能参数 2.2 快速启动 2.3 特性 3 逻辑分析仪 USBee Su ite 3.1 软件安装和注册 3.2 快速启动 3.3 特性 3.4 协议分析 淘宝链接fpga.taobao.com 3 1 简介 XZL024 示波器逻辑分析仪是一款基于PC 的高性价比的电路分析调试工具。全面兼容和支持“USBee AX Pro”上位机软件。 可以实现示波器，逻辑分析仪等等很多功能。 软件下载地址： USBEE AX Pro: http://www.usbee.com/axsw.zip USBEE Suite: http://www.usbee.com/usbeesuitesw.zip 注意：不正确的使用会造成设备损坏和人员伤害！ 使用中：  至少保证一条 GND 线与你的目标板地电位相连；  数字通道 DCH1 - 8，TRG 和CLK 等的电压范围为 0-5V；  模拟通道 ACH 1 和2 的电压范围-10 到+10V；  XZL024 的数字通道可以驱动输出，在使用前一定不要超过电压和电流范围；  先将 XZL024 连接到 PC，再连接需要测试的目标板。 1 .1 电脑系统要求  Windows XP 或者 Windows 2000 操作系统；  Pentium 以上处理器；  USB2.0 高速接口，不支持USB1.1 全速端口工作；  32MB RAM  125MB 硬盘 1 .2 设备清单  XZL024 设备一台； 淘宝链接fpga.taobao.com 4  测试排线夹一条（带10 个测试夹）  USB 连接线一条； 1 .3 硬件参数 PC 连接要求 USB2.0 电源 PC USB 供电 USB 连接线长度 1.5m 尺寸 103mm*53mm*28mm 测试线夹 30cm 由于设备工作在最高的采样速度时，对PC 的USB 带宽和处理器资源要求较高，因此为了保证稳定工作，  不要在PC 上连接其他USB 高速设备；  不要在软件采样和输出信号时运行其他的程序。 1 .4 软件安装 当USBee软件安装过程中，会提示安装Windows的.NET组件，一定要安装.NET组件，否则软件无法正常工作。先下载在线安装版，开始安装。当你无法正常在线下载安装 时，就 要到 微 软的官 网 去 下 载 安 装 Microsoft .Net Framework 3.5 SP1.exe，http://www.microsoft.com/downloads/details.aspx?displaylang=zh-cn&FamilyID=ab99342f-5d1a-413d-8319-81da479ab0d7 在页面中下部，下载完整...
