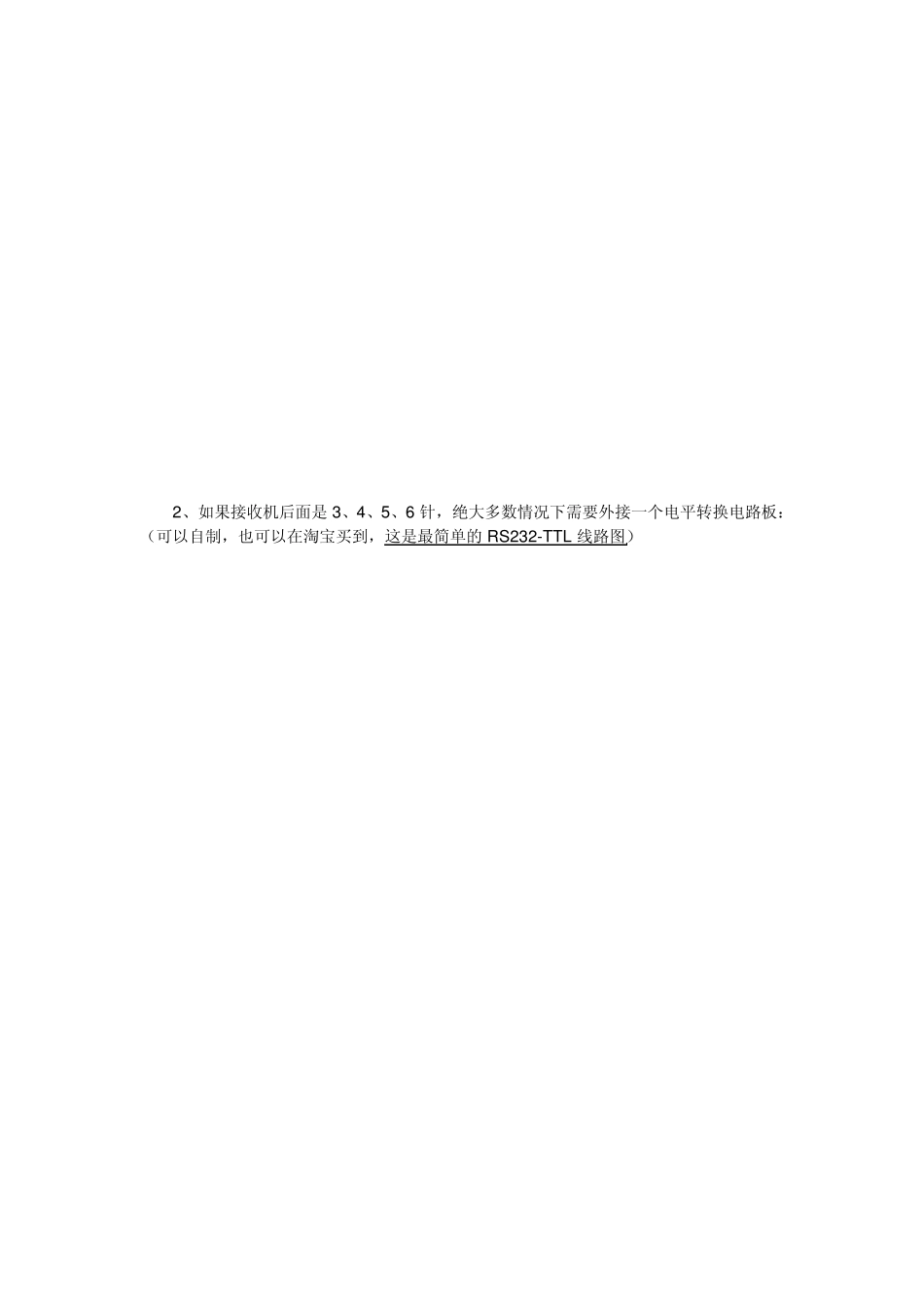

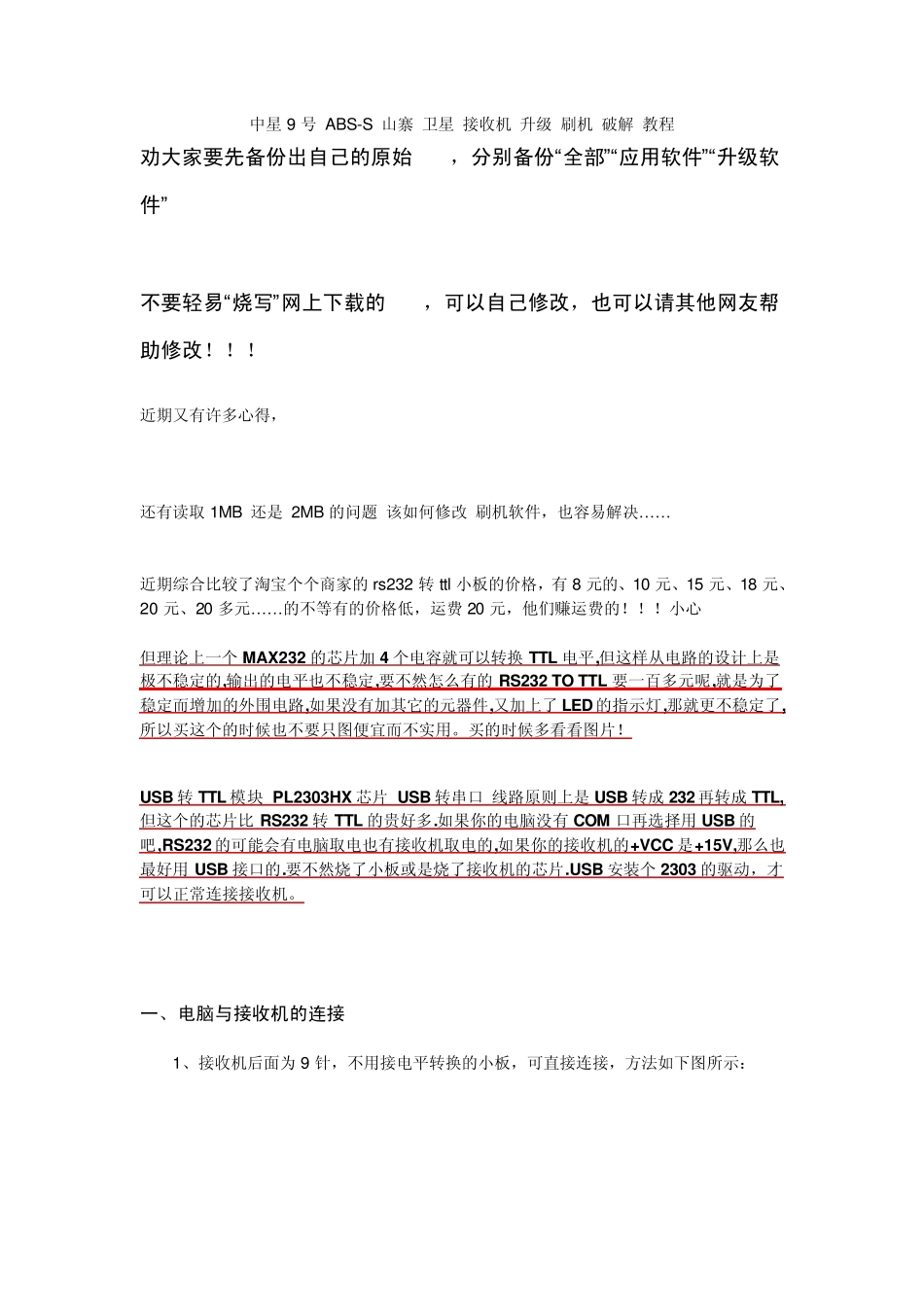

中星9 号 ABS-S 山寨 卫星 接收机 升级 刷机 破解 教程 劝大家要先备份出自己的原始bin，分别备份“全部”“应用软件”“升级软件” 不要轻易“烧写”网上下载的bin，可以自己修改，也可以请其他网友帮助修改！！！ 近期又有许多心得， 还有读取1MB 还是 2MB 的问题 该如何修改 刷机软件，也容易解决… … 近期综合比较了淘宝个个商家的rs232 转ttl 小板的价格，有8 元的、10 元、15 元、18 元、20 元、20 多元… … 的不等有的价格低，运费 20 元，他们赚运费的！！！小心 但理论上一个MAX232 的芯片加 4 个电容就可以转换 TTL 电平,但这样从电路的设计上是极不稳定的,输出的电平也不稳定,要不然怎么有的RS232 TO TTL 要一百多元呢,就是为了稳定而增加的外围电路,如果没有加其它的元器件,又加上了LED的指示灯,那就更不稳定了,所以买这个的时候也不要只图便宜而不实用。买的时候多看看图片！ USB 转TTL 模块 PL2303HX芯片 USB 转串口 线路原则上是USB 转成 232 再转成 TTL,但这个的芯片比RS232 转TTL 的贵好多.如果你的电脑没有COM 口再选择用 USB 的吧,RS232 的可能会有电脑取电也有接收机取电的,如果你的接收机的+VCC 是+15V,那么也最好用 USB 接口的.要不然烧了小板或是烧了接收机的芯片.USB 安装个2303 的驱动，才可以正常连接接收机。 . 一、电脑与接收机的连接 1、接收机后面为 9 针，不用接电平转换的小板，可直接连接，方法如下图所示： 2、如果接收机后面是 3、4、5、6 针，绝大多数情况下需要外接一个电平转换电路板：（可以自制，也可以在淘宝买到，这是最简单的 RS232-TTL 线路图） 3、接收机背后各个针脚定义：无论背后几根针的接收机，一般都只用到 3 根，RXD（接收数据）、TXD（发送数据）、GND（地），，，一般还会有 2 根针：VCC（+3.3v 或+5v） 和 BL（BootLoader 刷死后恢复用的，1.65V） 接收机电压不稳，如果外接小板，最好取 usb 里的+5v 为其供电。 打开接收机的机箱，电路上可以看到针脚的定义，一般电路上都有标注……如果什么也没有写，可以按以下方法慢慢确定各个针脚： 先找 GND（地），接收机关闭电源、万用表电阻档，测视频插头外面金属 与 其中一根针是 0 阻值就是 GND（地）， 打开接收机电源，再转到“直流电压档”测其余各针与 GND（地）之间的电压，有+5V 或+3.3v电压的就是 VCC 剩下的挨在一起的两根针...
