二级减速箱部分零件装配图UG绘图

二级减速箱部分零件装配图UG绘图_第1页
1/98
二级减速箱部分零件装配图UG绘图_第2页
2/98
二级减速箱部分零件装配图UG绘图_第3页
3/98

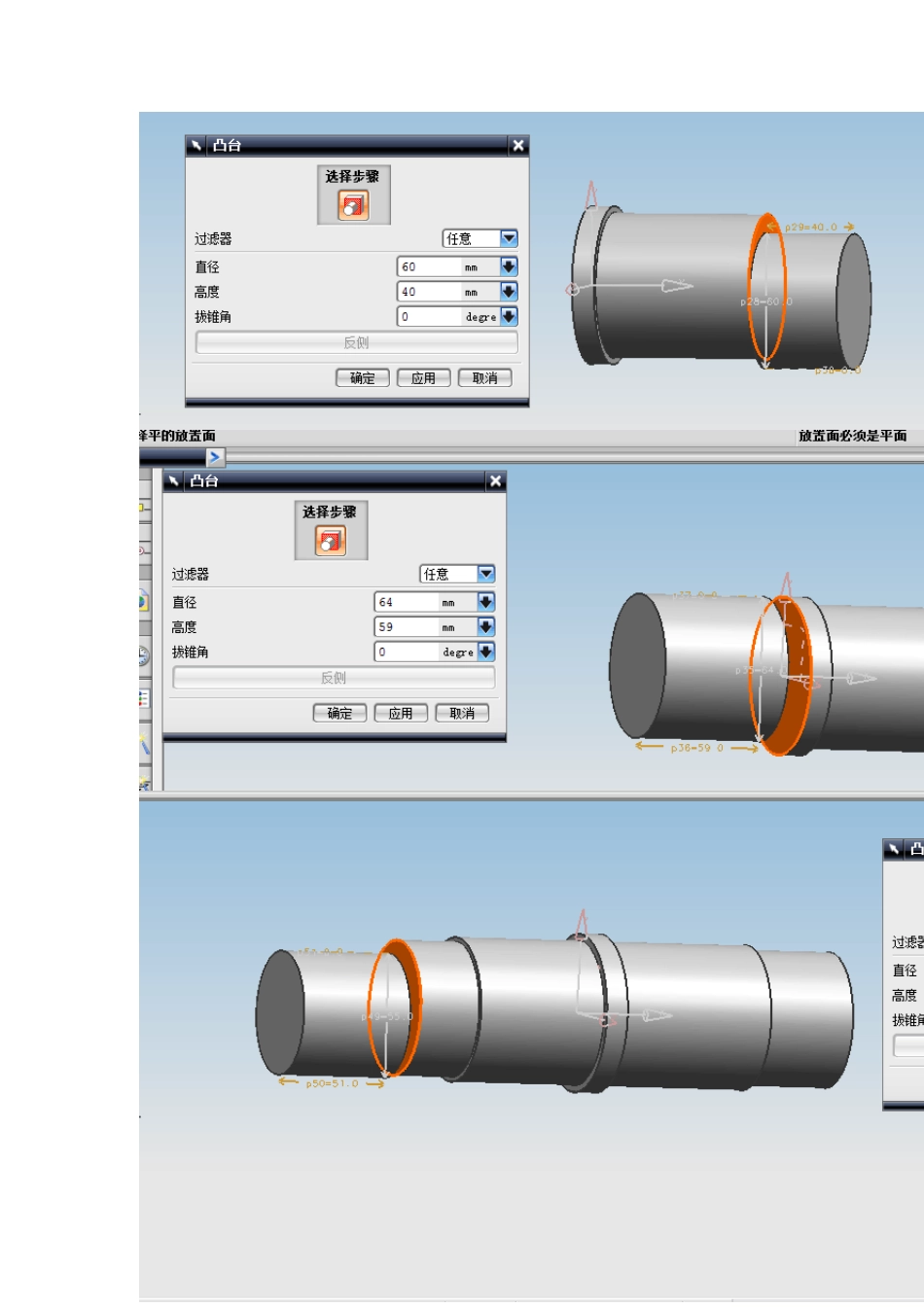

目录 1 . 轴及轮轴的绘制····································1 2 . 齿轮的绘制········································2 4 3 . 轴承的绘制········································3 8 4 . 档油环的绘制······································4 8 5 . 透盖及闷盖的绘制··································5 1 6 . 下箱的绘制········································5 6 7 . 上箱的绘制········································6 7 8 . 键的绘制··········································7 8 9 . 装配··············································7 9 轴及轮轴的绘制 1 .轴1 的绘制: 创立圆柱体 加凸台并对齐中心 插入基准平面 在基准面上挖键槽 同理可挖另一个键槽 对轴进行必要的倒斜角 2 .齿轮轴2 的绘制 输入表达式,输入斜齿轮的各个参数 输入表达式后,插入规律曲线 画齿根圆,分度圆和直线交于分度圆与渐开线 旋转直线 以直线镜像渐开线并以齿根圆,渐开线和另一直线画出封闭曲线 以齿顶圆直径创立圆柱,插入螺旋线并扫掠齿槽 求差 进行特征编组和圆形阵列 以斜齿轮为基础,画齿轮轴,加凸台。 插入基准平面,进行绘制键槽 对齿轮轴进行倒斜角 3 .齿轮轴3 的绘制 导入表达式并插入规律曲线 画齿根圆,分度圆直线,旋转直线并以直线镜像渐开线 以齿根圆和渐开线画用于扫掠齿槽的封闭曲线 以齿顶圆直径创立圆柱体,插入螺旋线并以此为导线扫掠齿槽 求差 进行特征编组和圆形阵列 以斜齿轮为基础绘制齿轮轴,加凸台。 插入基准平面进行挖键槽 齿轮的绘制 轴1 斜齿轮的绘制 导入表达式 插入规律曲线 画齿根圆和分度圆和直线交于分度圆和渐开线,旋转直线 以旋转的直线做渐开线的镜像 以渐开线,齿根圆画用于扫掠齿槽的封闭曲线 以齿顶圆直径创立圆柱体 插入螺旋线,以此扫掠齿槽 求差 进行特征编组和圆形阵列 挖孔 进行圆形阵列 创建草图,拉伸求差绘制出齿...
