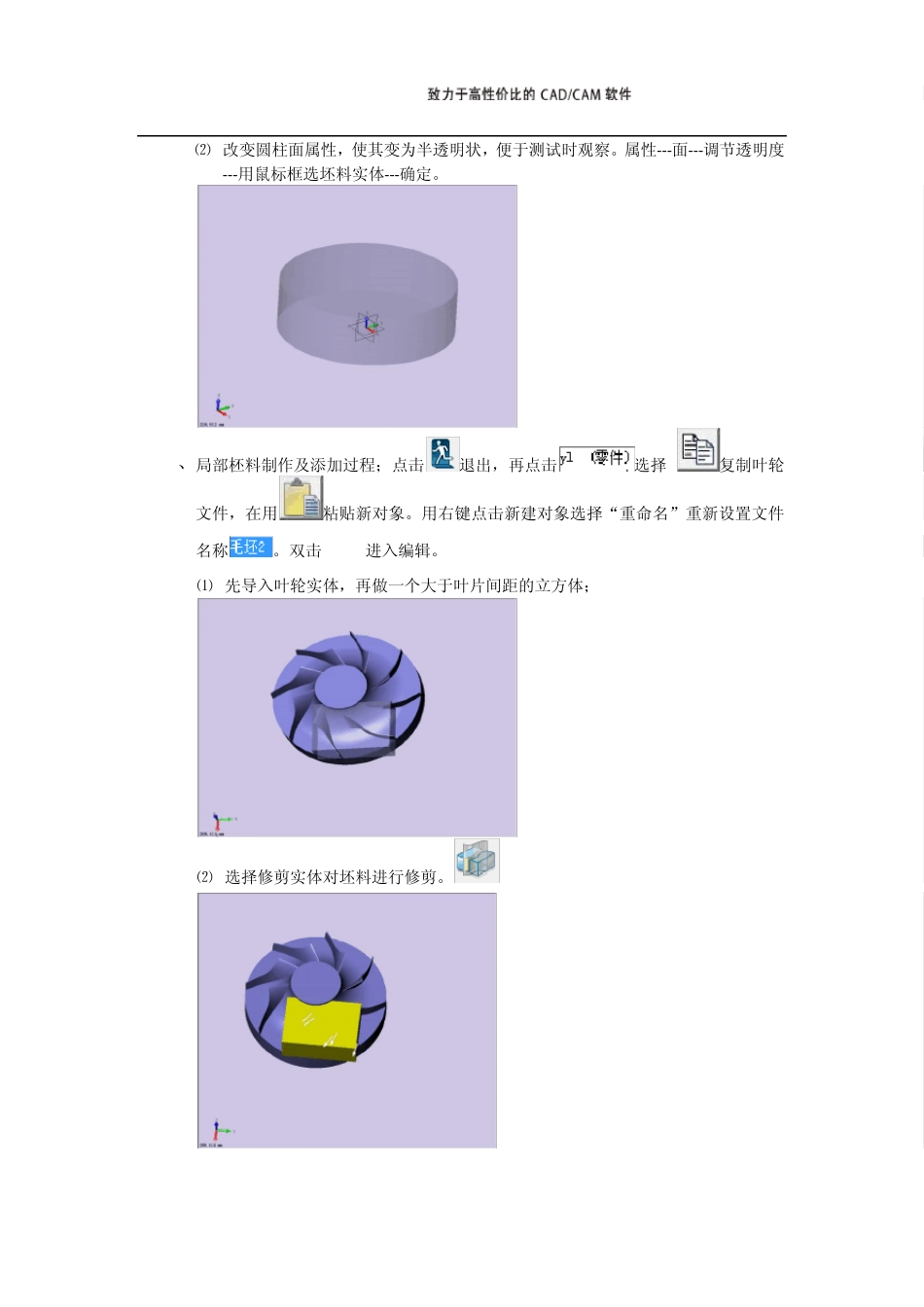

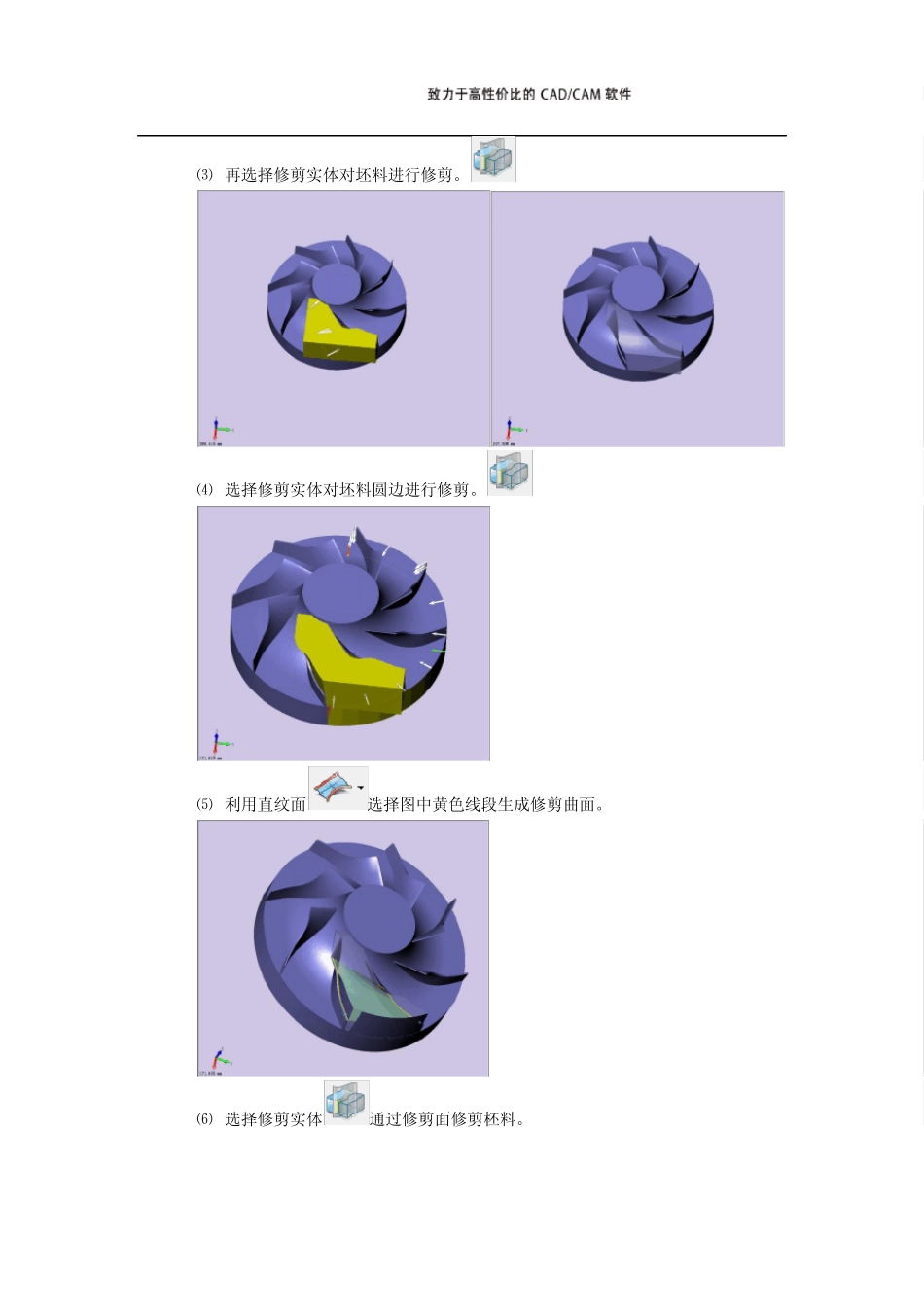

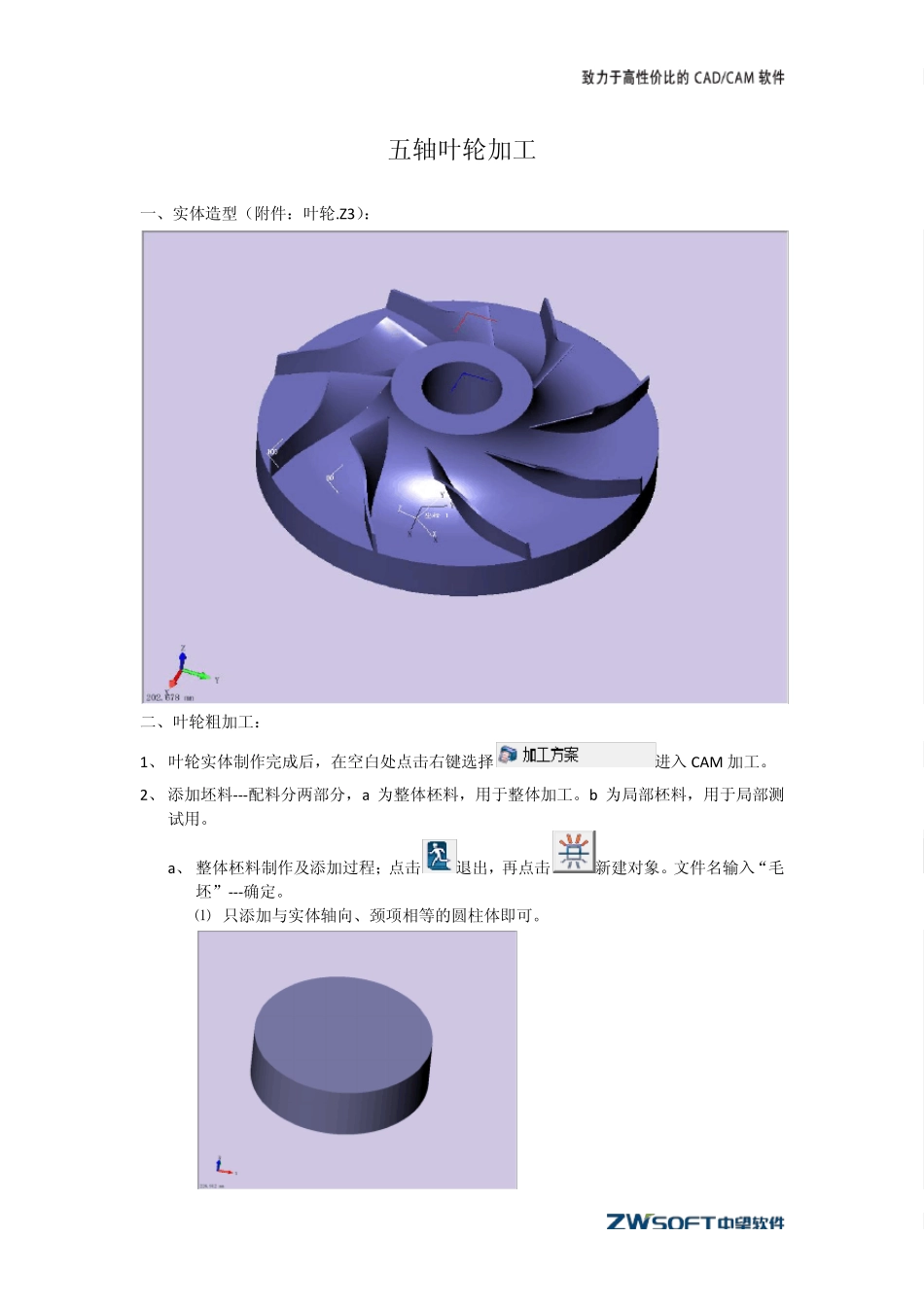

五轴叶轮加工 一、实体造型（附件：叶轮.Z3）： 二、叶轮粗加工： 1、 叶轮实体制作完成后，在空白处点击右键选择进入CAM 加工。 2、 添加坯料---配料分两部分，a 为整体柸料，用于整体加工。b 为局部柸料，用于局部测试用。 a、 整体柸料制作及添加过程；点击退出，再点击新建对象。文件名输入“毛坯”---确定。 ⑴ 只添加与实体轴向、颈项相等的圆柱体即可。 ⑵ 改变圆柱面属性，使其变为半透明状，便于测试时观察。属性---面---调节透明度---用鼠标框选坯料实体---确定。 b、局部柸料制作及添加过程；点击退出，再点击选择 复制叶轮文件，在用粘贴新对象。用右键点击新建对象选择“重命名”重新设置文件名称。双击进入编辑。 ⑴ 先导入叶轮实体，再做一个大于叶片间距的立方体； ⑵ 选择修剪实体对坯料进行修剪。 ⑶ 再选择修剪实体对坯料进行修剪。 ⑷ 选择修剪实体对坯料圆边进行修剪。 ⑸ 利用直纹面选择图中黄色线段生成修剪曲面。 ⑹ 选择修剪实体通过修剪面修剪柸料。 ⑺ 用删除剩余残面。 ⑻ 点击再选择隐藏实体。 ⑼ 利用直纹面选择图中黄色线段生成修剪曲面。 ⑽ 点击显示所有实体。 ⑾ 选择分割实体。 ⑿ 选择删除切割下来的实体。 ⒀ 先选择中的“造型”选项，在选择 合并图中两部分。 ⒁ 再用删除叶轮实体，只剩下局部毛坯。 ⒂ 局部毛坯属性，使其变为半透明状，便于测试时观察。属性内选择面---调节透明度---用鼠标框选坯料实体---确定 ⒃ 选择面偏移来拉伸实体。（偏移-1 ） 自此坯料全部制作完成。 3、 点击退出后，双击进入“加工方案”。 4、 右键点击选择“插入”。把之前制作好的两个柸料导入进来。 5、 右键点击选择 再选择，实体将转变成毛坯。 6、 局部坯料转变过程同上。 7、 点击选择---快速铣削---粗加工工序---二维偏移粗加工。 8、 确定加工工序后选择刀具，并设置刀具参数。如果新建工艺可以直接点击此处来设置刀具参数，如果已有刀具可以点击此处，在“刀具列表”内选择已有刀具。如果要是添加新刀具用右键点击选择“管理”就可以添加新刀具。 （刀具参数表） 9、 右键选择中“添加”选项，然后选择进行添加柸料。 10、 右键选择中“添加”选项，然后选择添加实体；或者右键选择中“添加”选项，光标移至空白处点击鼠标中间，选择“实体”，再移动光标到实体上，按鼠标中间确定。 11、 选择来设置加工参数。 12、 设置好参数后点击来...
