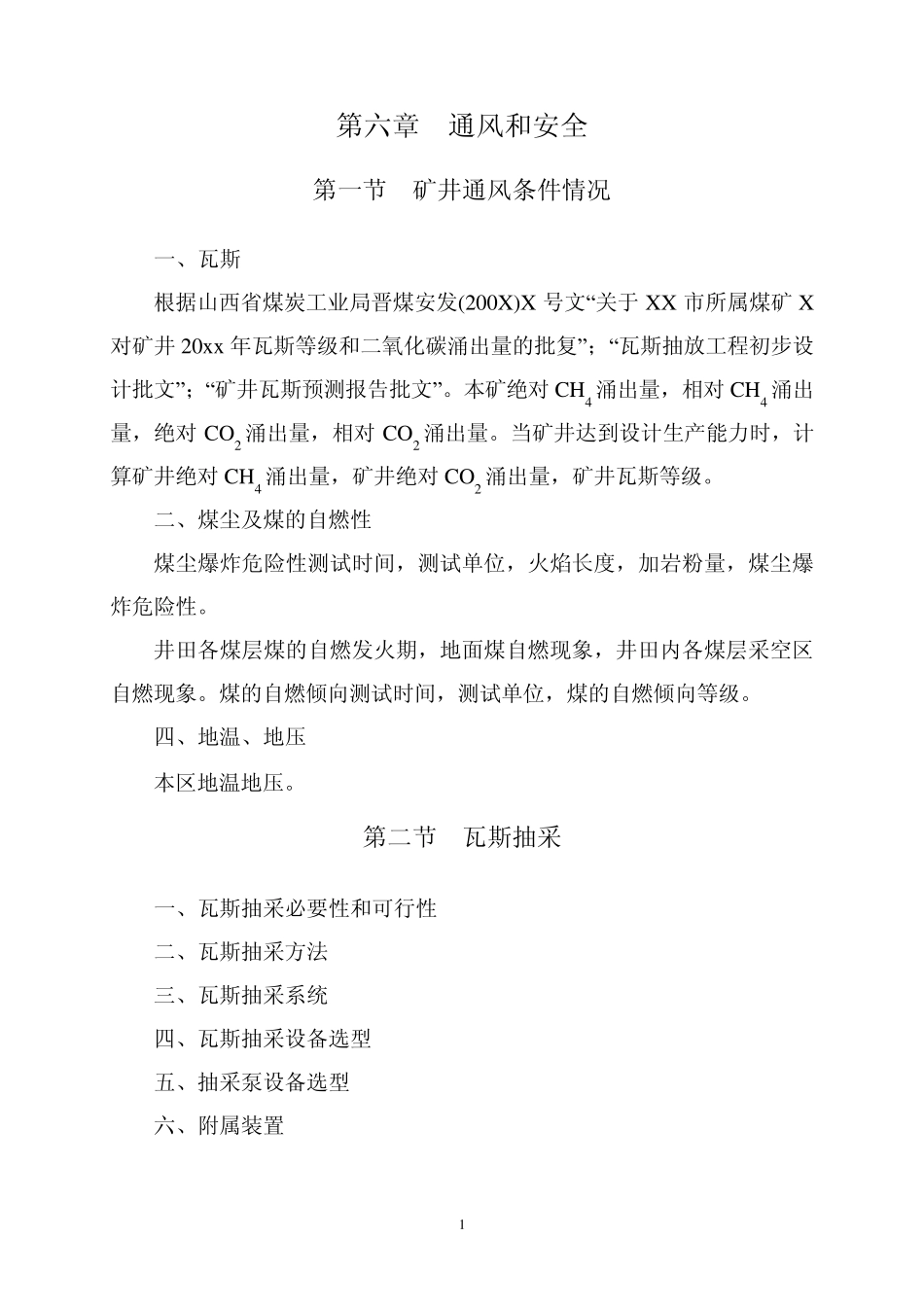

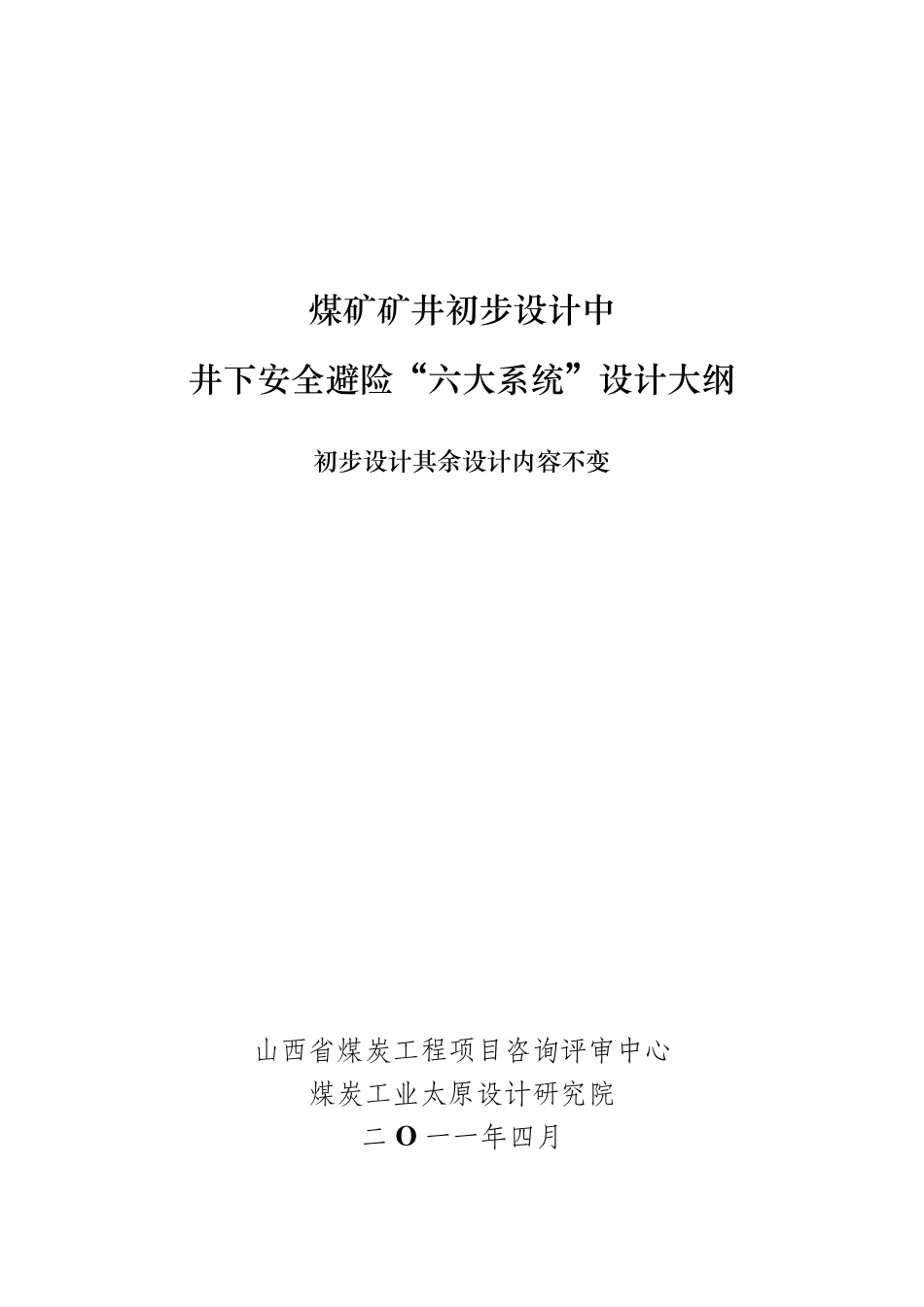

煤矿矿井初步设计中 井下安全避险“六大系统”设计大纲 (初步设计其余设计内容不变) 山西省煤炭工程项目咨询评审中心 煤炭工业太原设计研究院 二 O 一一年四月 1 第六章 通风和安全 第一节 矿井通风条件情况 一、瓦斯 根据山西省煤炭工业局晋煤安发(200X)X 号文“关于 XX 市所属煤矿X对矿井20xx年瓦斯等级和二氧化碳涌出量的批复”；“瓦斯抽放工程初步设计批文”；“矿井瓦斯预测报告批文”。本矿绝对 CH4 涌出量，相对 CH4 涌出量，绝对 CO2 涌出量，相对 CO2 涌出量。当矿井达到设计生产能力时，计算矿井绝对 CH4 涌出量，矿井绝对 CO2 涌出量，矿井瓦斯等级。 二、煤尘及煤的自燃性 煤尘爆炸危险性测试时间，测试单位，火焰长度，加岩粉量，煤尘爆炸危险性。 井田各煤层煤的自燃发火期，地面煤自燃现象，井田内各煤层采空区自燃现象。煤的自燃倾向测试时间，测试单位，煤的自燃倾向等级。 四、地温、地压 本区地温地压。 第二节 瓦斯抽采 一、瓦斯抽采必要性和可行性 二、瓦斯抽采方法 三、瓦斯抽采系统 四、瓦斯抽采设备选型 五、抽采泵设备选型 六、附属装置 2 第三节 矿井通风 一、通风方式和通风系统的选择 1．通风方式 矿井通风方式，风机工作方法。 2．通风系统 说明矿井通风系统，矿井通风系统详见插图 6-3-1、6-3-2。 二、风井数目、位置、服务范围及服务时间 三、掘进通风及硐室通风 1．掘进工作面通风 2．硐室通风 四、矿井风量、风压及等积孔的计算 (一) 矿井风量计算公式(采用煤矿通风能力核定标准(AQ1056-2008)计算方式) 根据国家安全生产监督管理总局、国家煤矿安全监察局 2006 年颁发的《煤矿安全规程》第103 条规定，矿井需要的风量应下列要求分别计算，并选取其中最大值： 1．按井下同时工作的最多人数计算，每人每分钟供给风量不得少于4m3。 Q＝4NK 式中： N——井下同时工作的最多人数，人； 4——井下每人每分钟供风标准，m3/min； K——矿井通风系数，取 1.25； 2．按用风地点实际需要风量的总和计算 3 Q＝(ΣQ采+ΣQ备+ΣQ掘+ΣQ胶轮车+ΣQ峒+ΣQ其它)×K矿通 式中： ∑Q采— — 采煤工作面实际需要风量的总和； ∑Q备— — 备用工作面实际需要风量的总和； ∑Q掘— — 掘进工作面实际需要风量的总和； ∑Q硐— — 硐室实际需要风量的总和； ∑Q胶轮车— — 胶轮车实际需要风量的总和； ∑Q其它— — 其它井巷需要进行通风...
