井下机电设备标准化要求0000

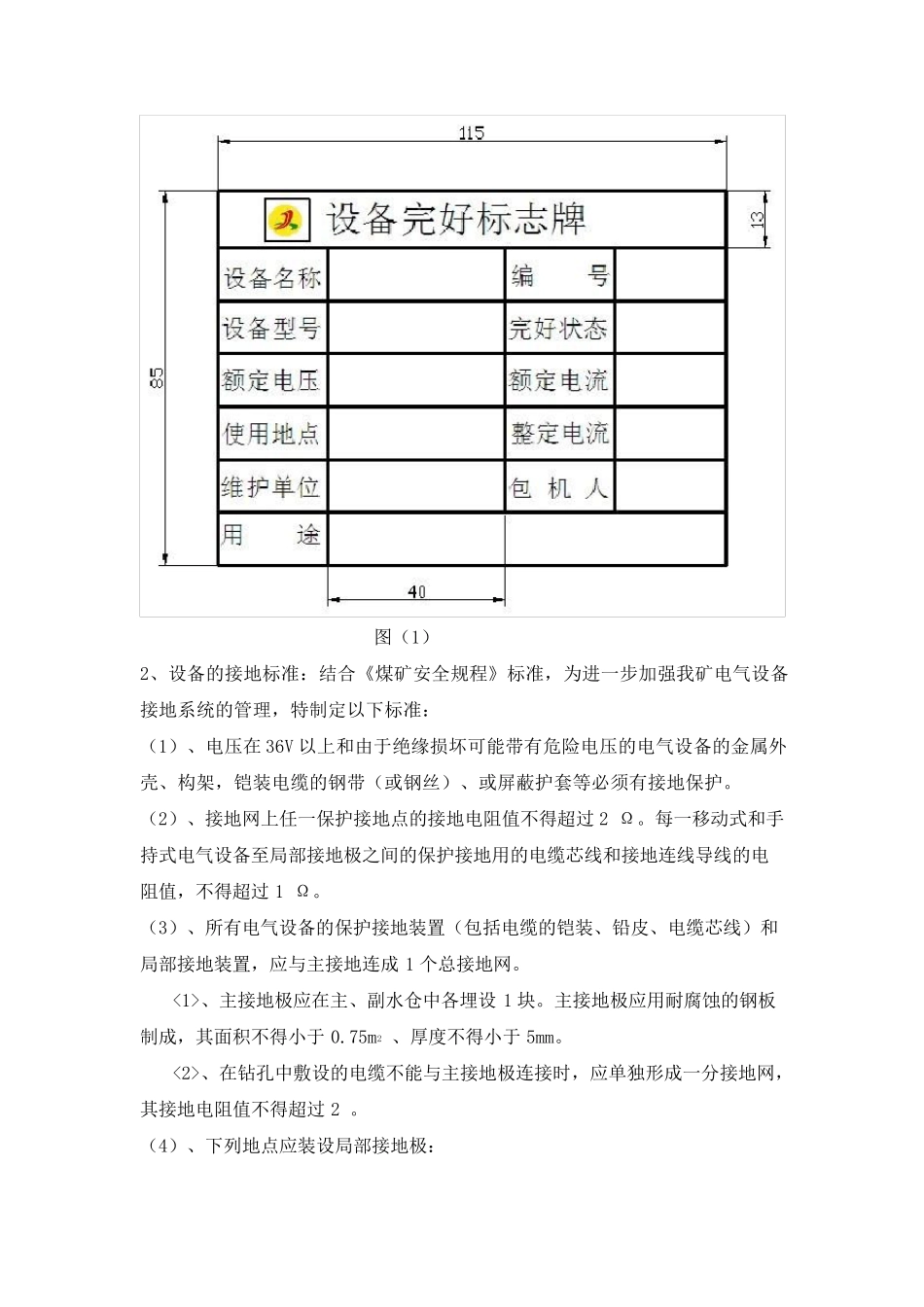

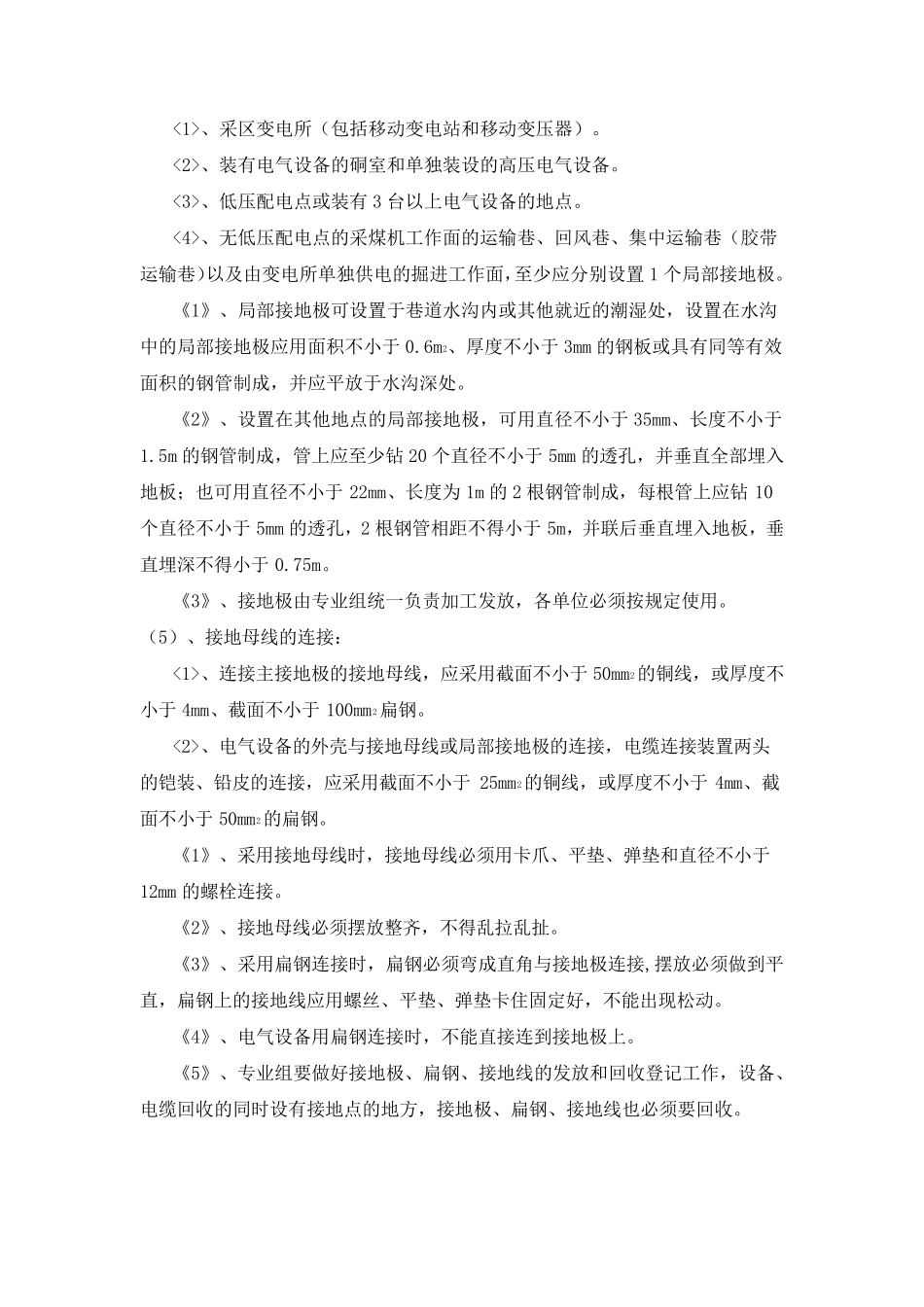

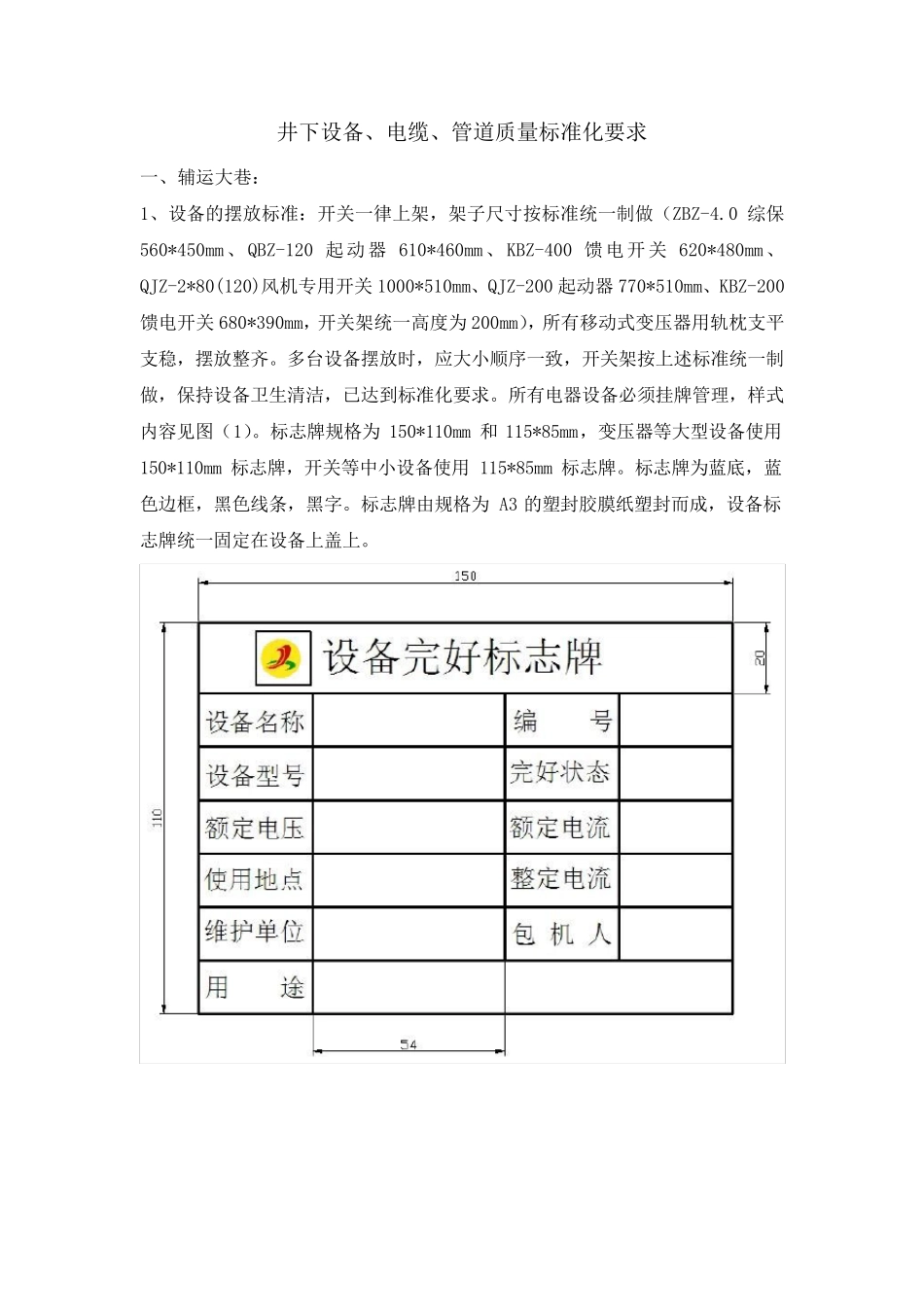

井下设备、电缆、管道质量标准化要求 一、辅运大巷： 1、设备的摆放标准：开关一律上架，架子尺寸按标准统一制做（ZBZ-4.0 综保560*450mm、QBZ-120 起 动 器 610*460mm、 KBZ-400 馈电 开 关 620*480mm、QJZ-2*80(120)风机专用开关 1000*510mm、QJZ-200 起动器 770*510mm、KBZ-200馈电开关 680*390mm，开关架统一高度为 200mm），所有移动式变压器用轨枕支平支稳，摆放整齐。多台设备摆放时，应大小顺序一致，开关架按上述标准统一制做，保持设备卫生清洁，已达到标准化要求。所有电器设备必须挂牌管理，样式内容见图（1）。标志牌规格为 150*110mm 和 115*85mm，变压器等大型设备使用150*110mm 标志牌，开关等中小设备使用 115*85mm 标志牌。标志牌为蓝底，蓝色边框，黑色线条，黑字。标志牌由规格为 A3 的塑封胶膜纸塑封而成，设备标志牌统一固定在设备上盖上。 图（1） 2、设备的接地标准：结合《煤矿安全规程》标准，为进一步加强我矿电气设备接地系统的管理，特制定以下标准： （1）、电压在36V 以上和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架，铠装电缆的钢带（或钢丝）、或屏蔽护套等必须有接地保护。 （2）、接地网上任一保护接地点的接地电阻值不得超过2 Ω。每一移动式和手持式电气设备至局部接地极之间的保护接地用的电缆芯线和接地连线导线的电阻值，不得超过1 Ω。 （3）、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、电缆芯线）和局部接地装置，应与主接地连成 1 个总接地网。 <1>、主接地极应在主、副水仓中各埋设1 块。主接地极应用耐腐蚀的钢板制成，其面积不得小于0.75m2 、厚度不得小于5mm。 <2>、在钻孔中敷设的电缆不能与主接地极连接时，应单独形成一分接地网，其接地电阻值不得超过2 。 （4）、下列地点应装设局部接地极： <1>、采区变电所（包括移动变电站和移动变压器）。 <2>、装有电气设备的硐室和单独装设的高压电气设备。 <3>、低压配电点或装有 3 台以上电气设备的地点。 <4>、无低压配电点的采煤机工作面的运输巷、回风巷、集中运输巷（胶带运输巷）以及由变电所单独供电的掘进工作面，至少应分别设置 1 个局部接地极。 《1》、局部接地极可设置于巷道水沟内或其他就近的潮湿处，设置在水沟中的局部接地极应用面积不小于 0.6m2、厚度不小于 3mm 的钢板或具有同等有效面积的钢管制成，并应平放于水沟深处。 《2》、设置在其他地点的...
