井下设备布置图统一画法初稿

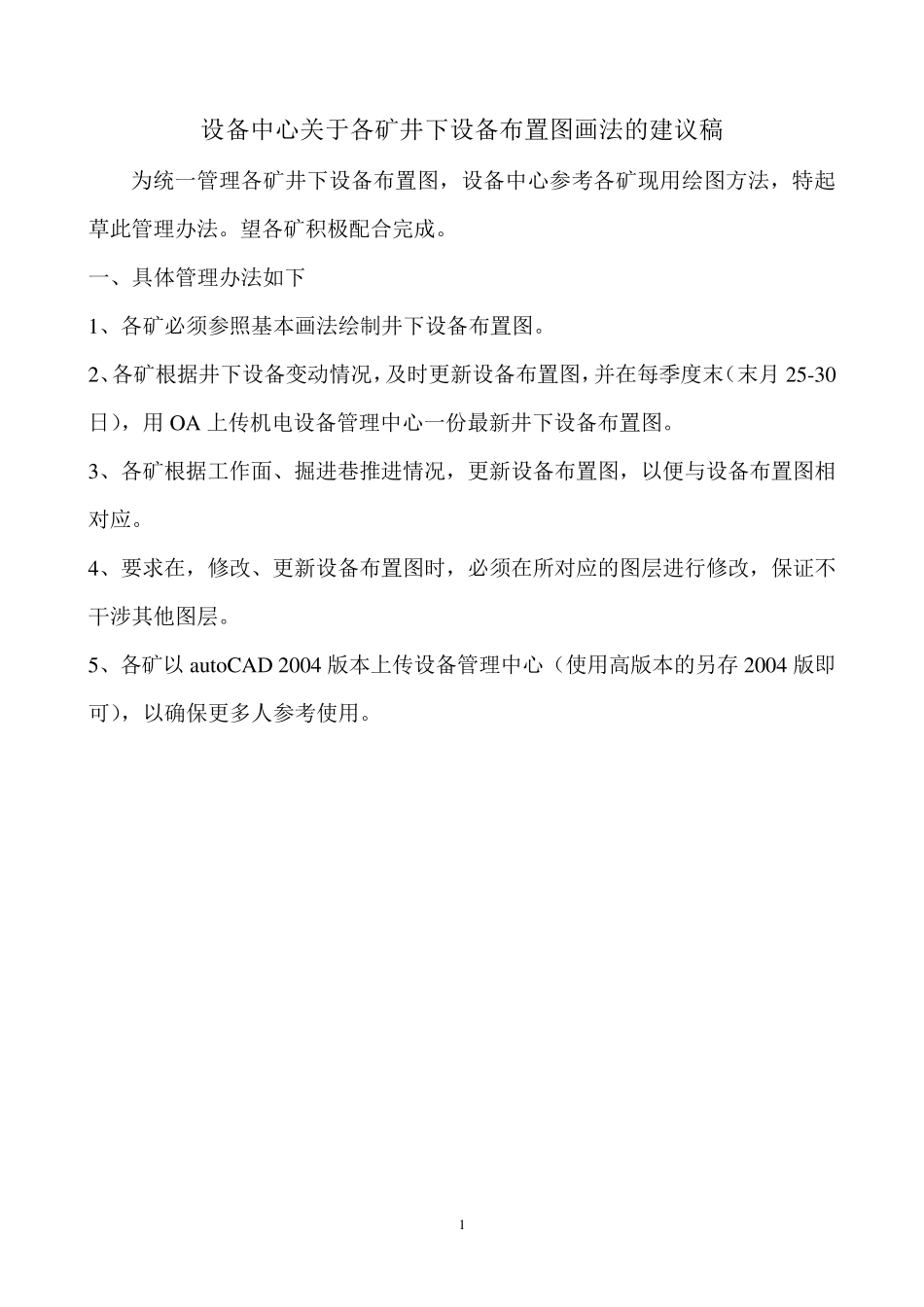

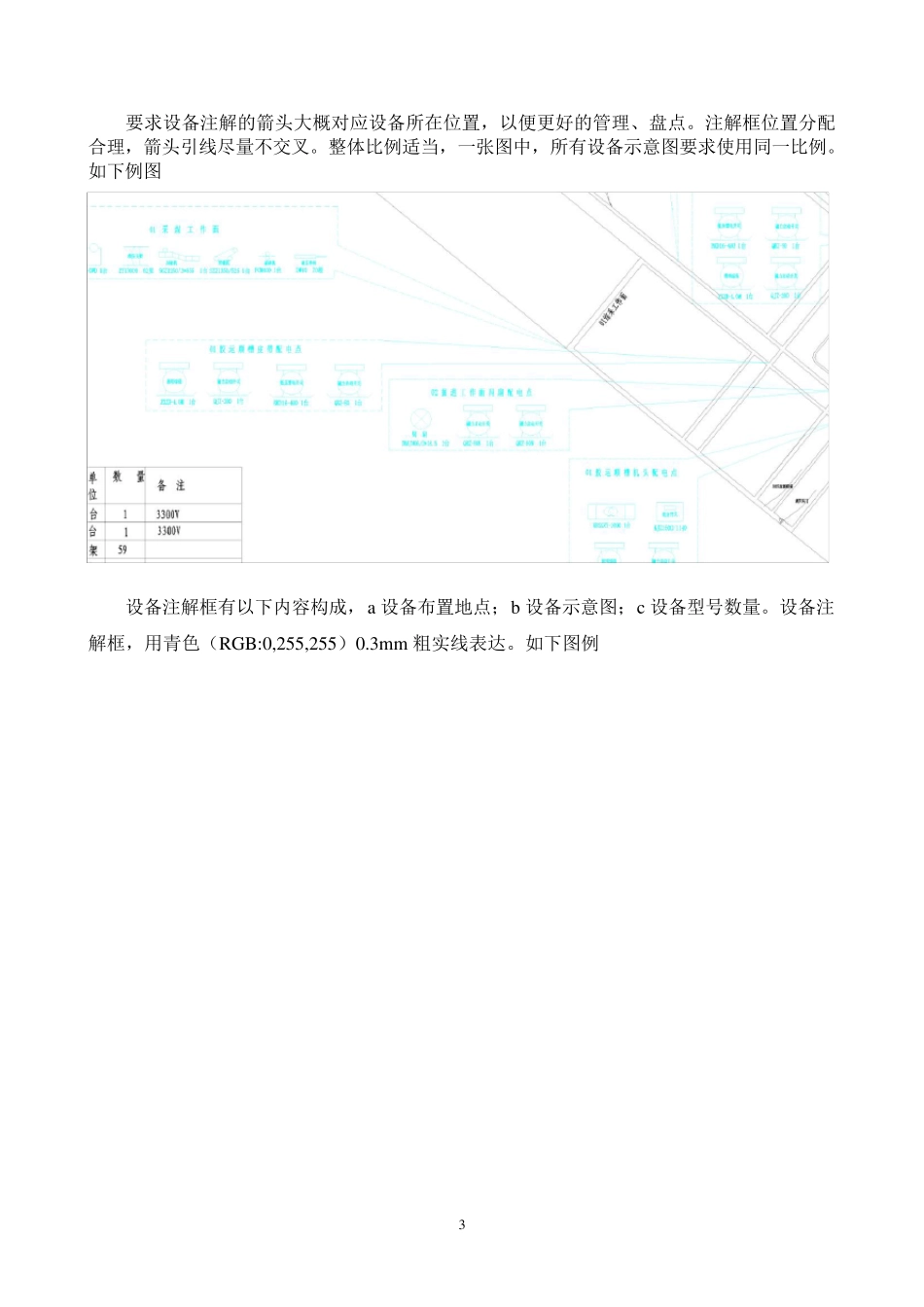

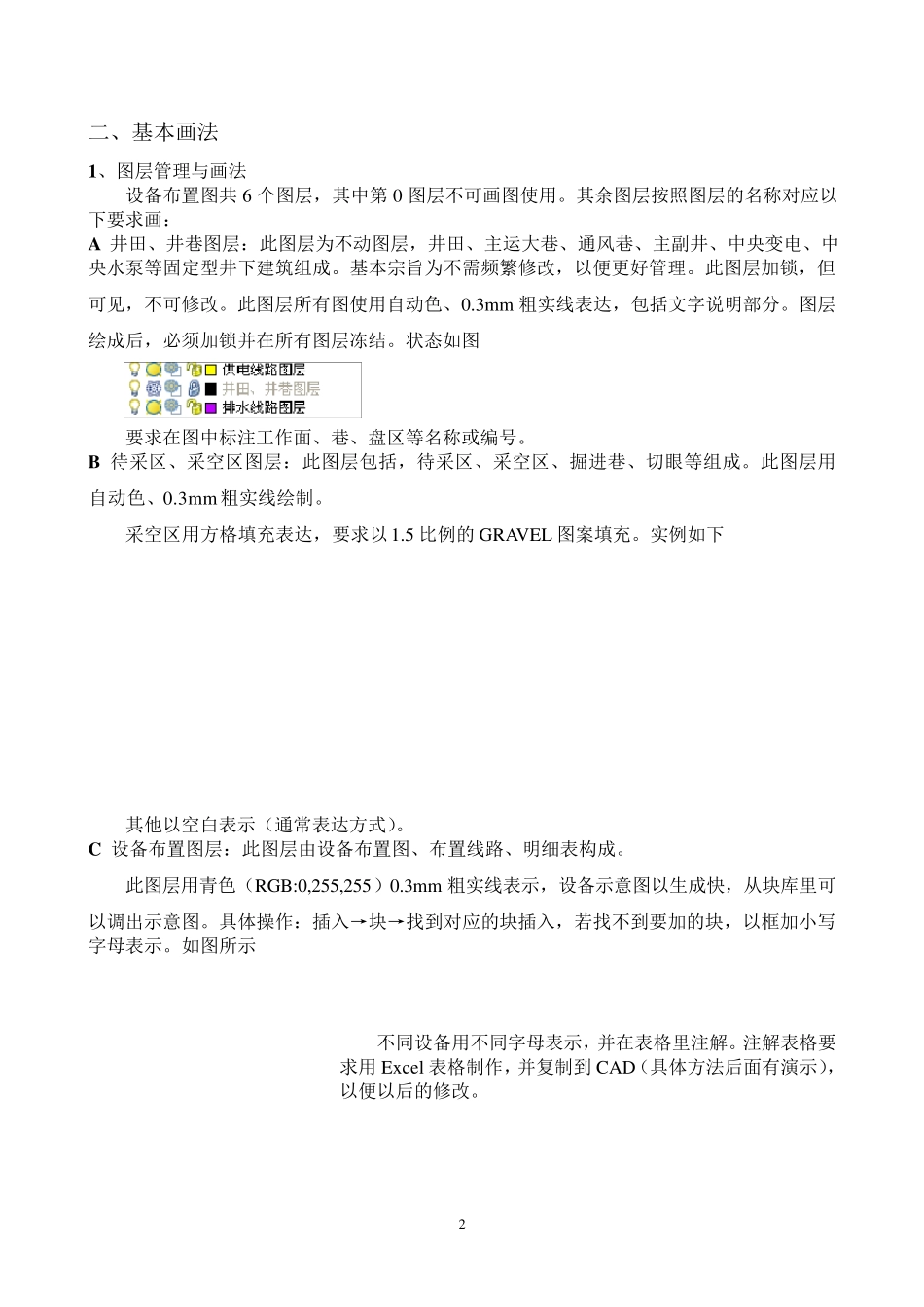

1 设备中心关于各矿井下设备布置图画法的建议稿 为统一管理各矿井下设备布置图，设备中心参考各矿现用绘图方法，特起草此管理办法。望各矿积极配合完成。 一、具体管理办法如下 1、各矿必须参照基本画法绘制井下设备布置图。 2、各矿根据井下设备变动情况，及时更新设备布置图，并在每季度末（末月 25-30日），用OA 上传机电设备管理中心一份最新井下设备布置图。 3、各矿根据工作面、掘进巷推进情况，更新设备布置图，以便与设备布置图相对应。 4、要求在，修改、更新设备布置图时，必须在所对应的图层进行修改，保证不干涉其他图层。 5、各矿以 au toCAD 2004 版本上传设备管理中心（使用高版本的另存 2004 版即可），以确保更多人参考使用。 2 二、基本画法 1、图层管理与画法 设备布置图共 6 个图层，其中第 0 图层不可画图使用。其余图层按照图层的名称对应以下要求画： A 井田、井巷图层：此图层为不动图层，井田、主运大巷、通风巷、主副井、中央变电、中央水泵等固定型井下建筑组成。基本宗旨为不需频繁修改，以便更好管理。此图层加锁，但可见，不可修改。此图层所有图使用自动色、0.3mm 粗实线表达，包括文字说明部分。图层绘成后，必须加锁并在所有图层冻结。状态如图 要求在图中标注工作面、巷、盘区等名称或编号。 B 待采区、采空区图层：此图层包括，待采区、采空区、掘进巷、切眼等组成。此图层用 自动色、0.3mm 粗实线绘制。 采空区用方格填充表达，要求以1.5 比例的 GRAVEL 图案填充。实例如下 其他以空白表示（通常表达方式）。 C 设备布置图层：此图层由设备布置图、布置线路、明细表构成。 此图层用青色（RGB:0,255,255）0.3mm 粗实线表示，设备示意图以生成快，从块库里可以调出示意图。具体操作：插入→块→找到对应的块插入，若找不到要加的块，以框加小写字母表示。如图所示 不同设备用不同字母表示，并在表格里注解。注解表格要求用 Excel 表格制作，并复制到 CAD（具体方法后面有演示），以便以后的修改。 3 要求设备注解的箭头大概对应设备所在位置，以便更好的管理、盘点。注解框位置分配合理，箭头引线尽量不交叉。整体比例适当，一张图中，所有设备示意图要求使用同一比例。如下例图 设备注解框有以下内容构成，a 设备布置地点；b 设备示意图；c 设备型号数量。设备注解框，用青色（RGB:0,255,255）0.3m m 粗实线表达。如下图例 4 如有刮板（非工作面、掘进...
