井口技术协议美国钻采2006080901

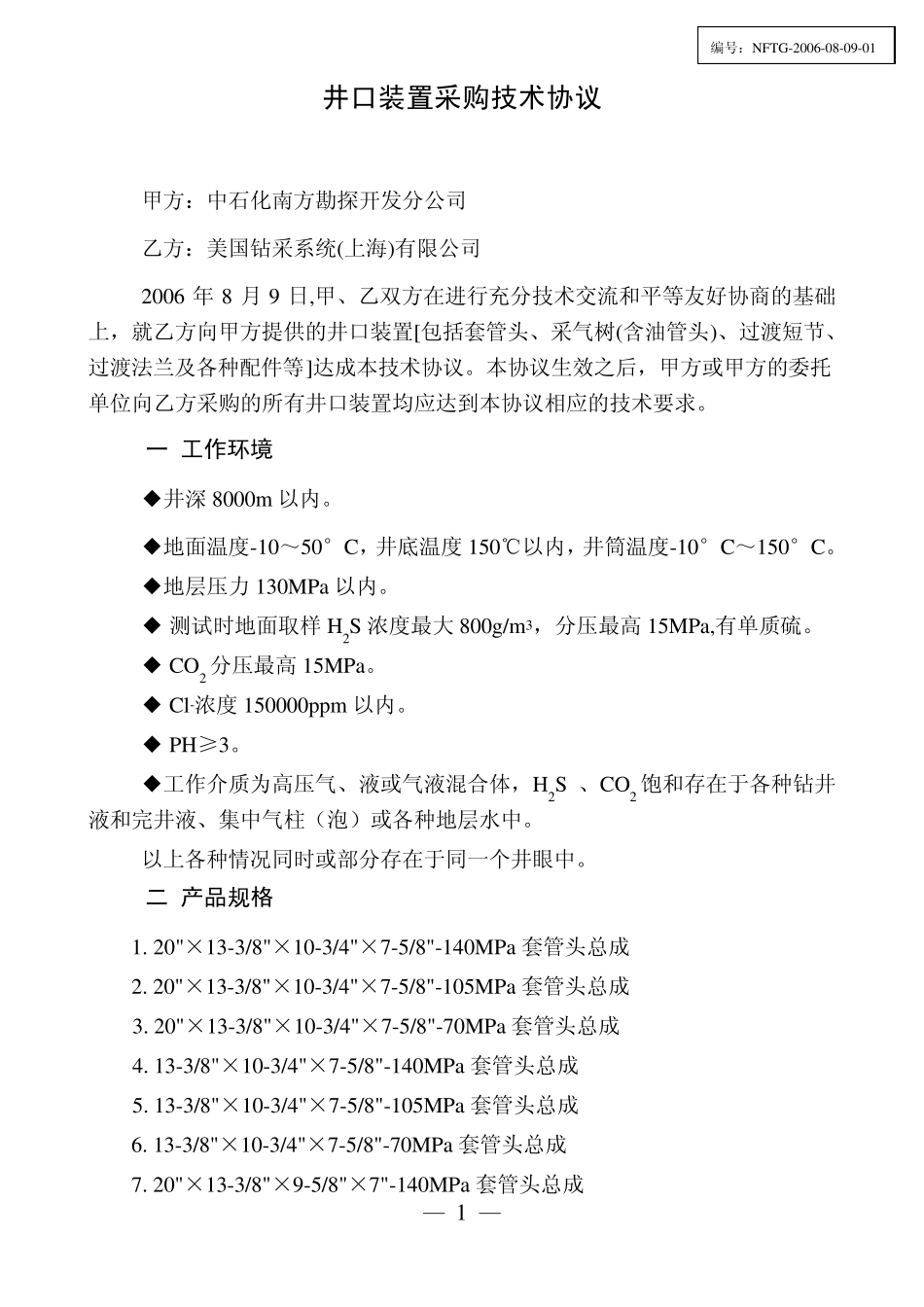

井口技术协议美国钻采2006080901_第1页
1/6
井口技术协议美国钻采2006080901_第2页
2/6

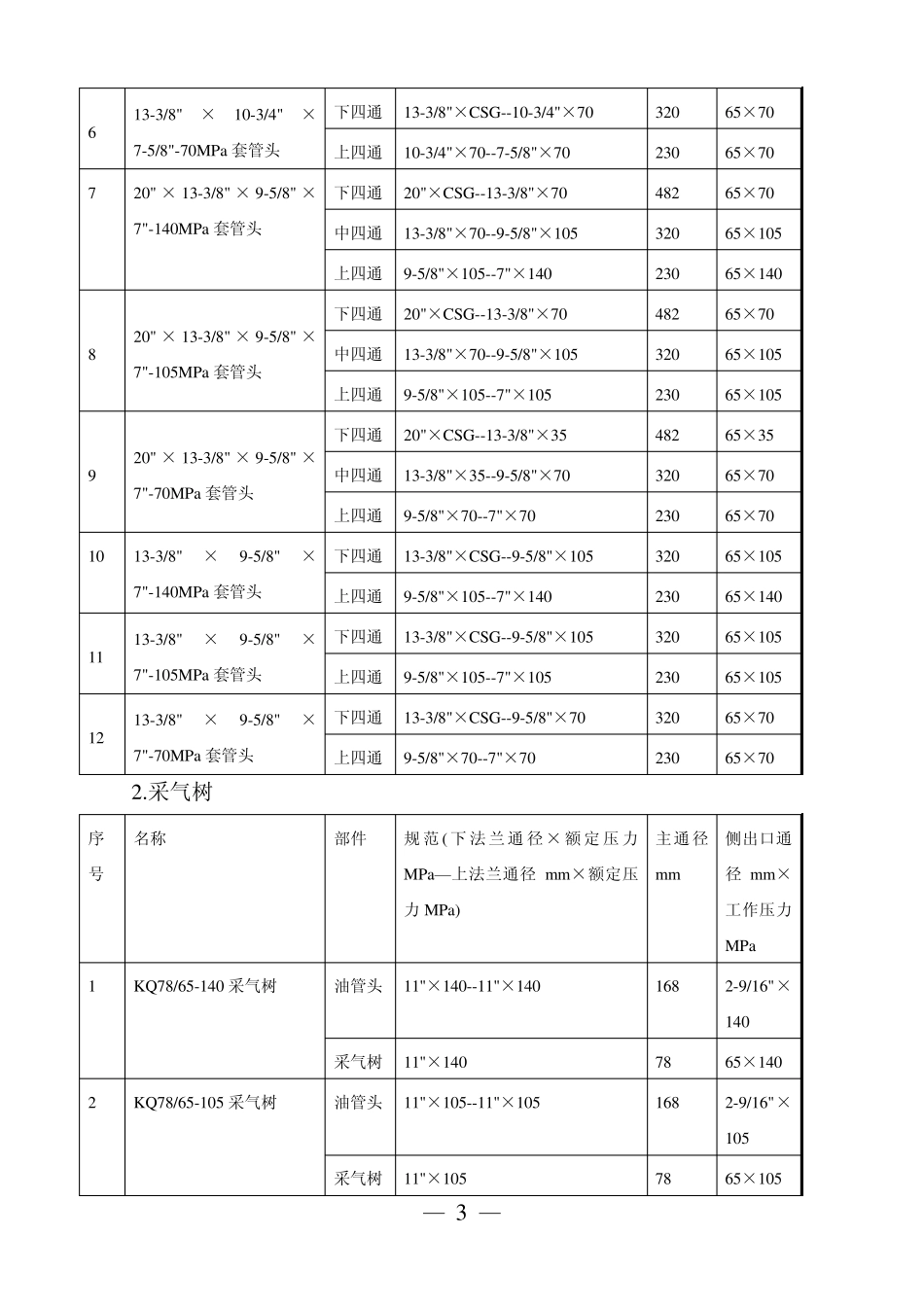

井口技术协议美国钻采2006080901_第3页
3/6
— 1 — 井口装置采购技术协议 甲方:中石化南方勘探开发分公司 乙方:美国钻采系统(上海)有限公司 2006 年8 月9 日,甲、乙双方在进行充分技术交流和平等友好协商的基础上,就乙方向甲方提供的井口装置[包括套管头、采气树(含油管头)、过渡短节、过渡法兰及各种配件等]达成本技术协议。本协议生效之后,甲方或甲方的委托单位向乙方采购的所有井口装置均应达到本协议相应的技术要求。 一.工作环境 ◆井深8000m 以内。 ◆地面温度-10~50°C,井底温度150℃以内,井筒温度-10°C~150°C。 ◆地层压力 130MPa 以内。 ◆ 测试时地面取样 H2S 浓度最大 800g/m3,分压最高 15MPa,有单质硫。 ◆ CO2 分压最高 15MPa。 ◆ Cl-浓度150000ppm 以内。 ◆ PH≥3。 ◆工作介质为高压气、液或气液混合体,H2S 、CO2 饱和存在于各种钻井液和完井液、集中气柱(泡)或各种地层水中。 以上各种情况同时或部分存在于同一个井眼中。 二.产品规格 1. 20"×13-3/8"×10-3/4"×7-5/8"-140MPa 套管头总成 2. 20"×13-3/8"×10-3/4"×7-5/8"-105MPa 套管头总成 3. 20"×13-3/8"×10-3/4"×7-5/8"-70MPa 套管头总成 4. 13-3/8"×10-3/4"×7-5/8"-140MPa 套管头总成 5. 13-3/8"×10-3/4"×7-5/8"-105MPa 套管头总成 6. 13-3/8"×10-3/4"×7-5/8"-70MPa 套管头总成 7. 20"×13-3/8"×9-5/8"×7"-140MPa 套管头总成 编号:NFTG-2006-08-09-01 — 2 — 8. 20"×13-3/8"×9-5/8"×7"-105MPa 套管头总成 9. 20"×13-3/8"×9-5/8"×7"-70MPa 套管头总成 10. 13-3/8"×9-5/8"×7"-140MPa 套管头总成 11. 13-3/8"×9-5/8"×7"-105MPa 套管头总成 12. 13-3/8"×9-5/8"×7"-70MPa 套管头总成 13.KQ78/65-140 采气树(含油管头) 14.KQ78/65-105 采气树(含油管头) 三.主要技术参数 1.套管头 序号 名称 部件 规范(套管 m m ×额定压力 MPa--套管 m m ×额定压力 MPa) 主通径m m 旁 通 径m m × 工作 压 力MPa 1 20" × 13-3/8"× 10-3/4"×7-5/8"-140MPa 套管头 下四通 20"×CSG--13-3/8"×70 482 65×70 中四通 13-3/8"×70--10-3/4"×105 320 65×105 上四通 10-3/4"×105--7-5/8"×140 230 65×140 2 20" × 13-3/8"× 10-3/4"×7-5/8"-105MPa 套管头 下四通 20"×CSG--13-3/8"×70 482 65×70 中四通 13-3/8"×70--10-3/4"×105 320 65×10...
