交换机Tag_VLAN功能和配置

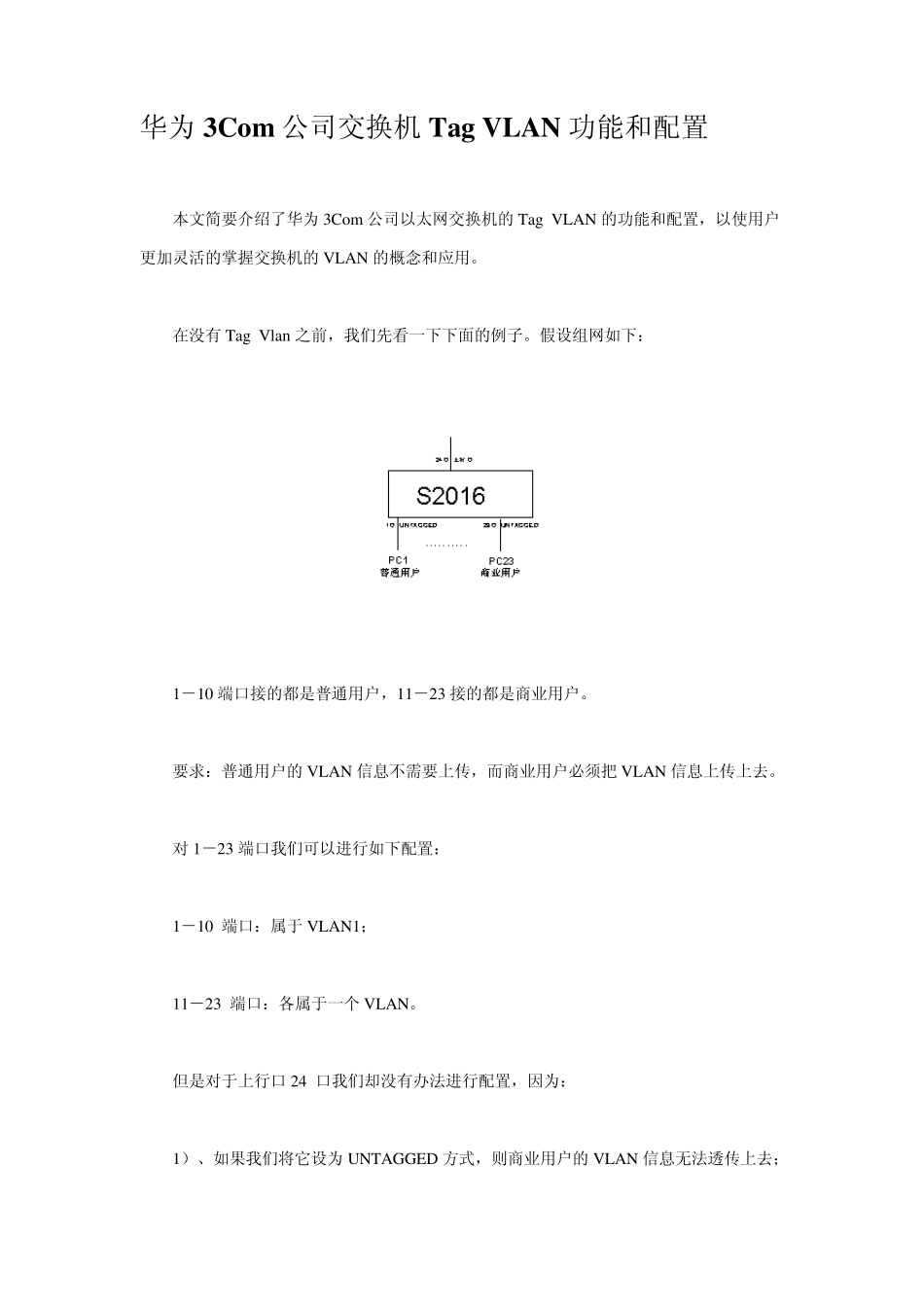

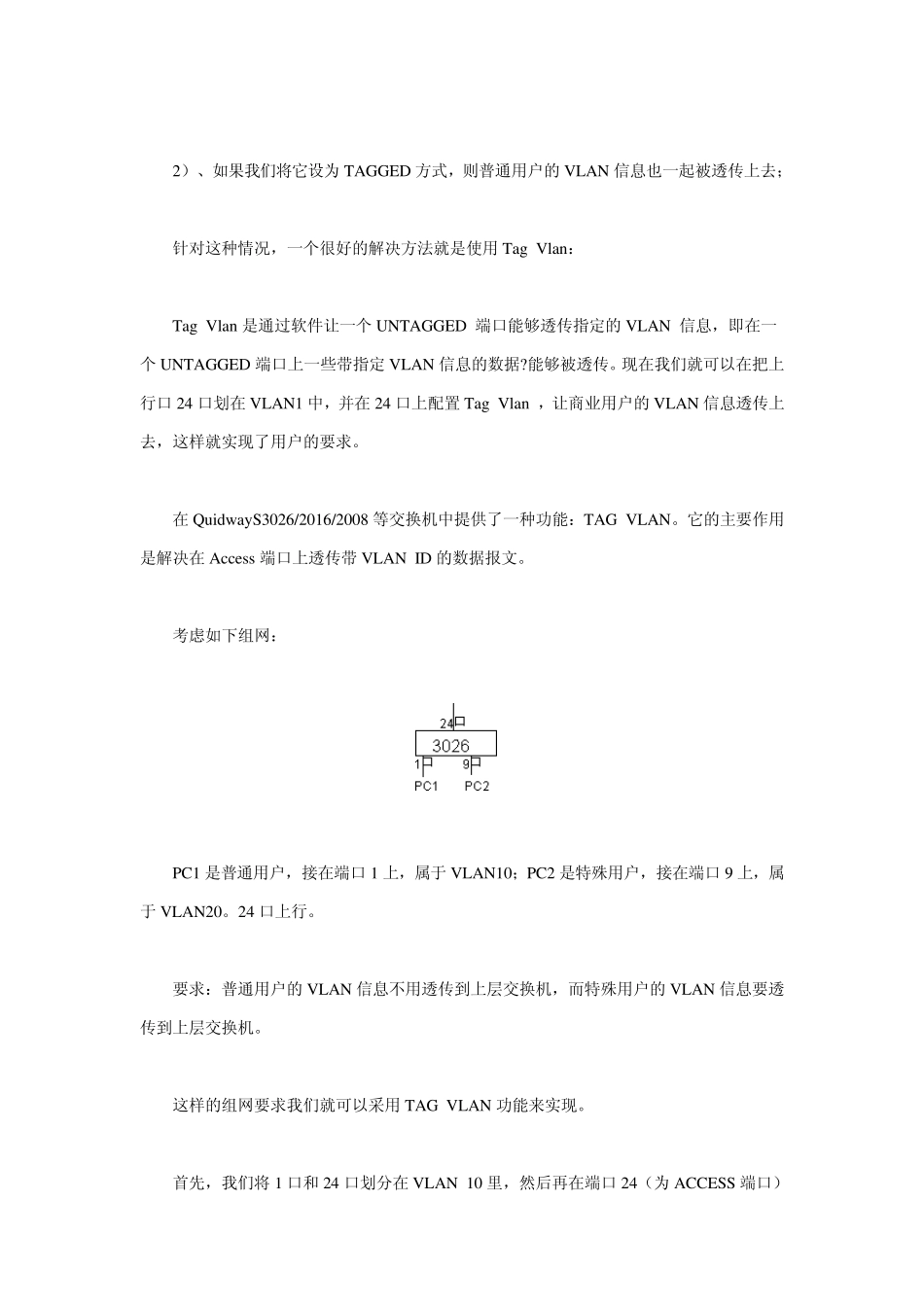

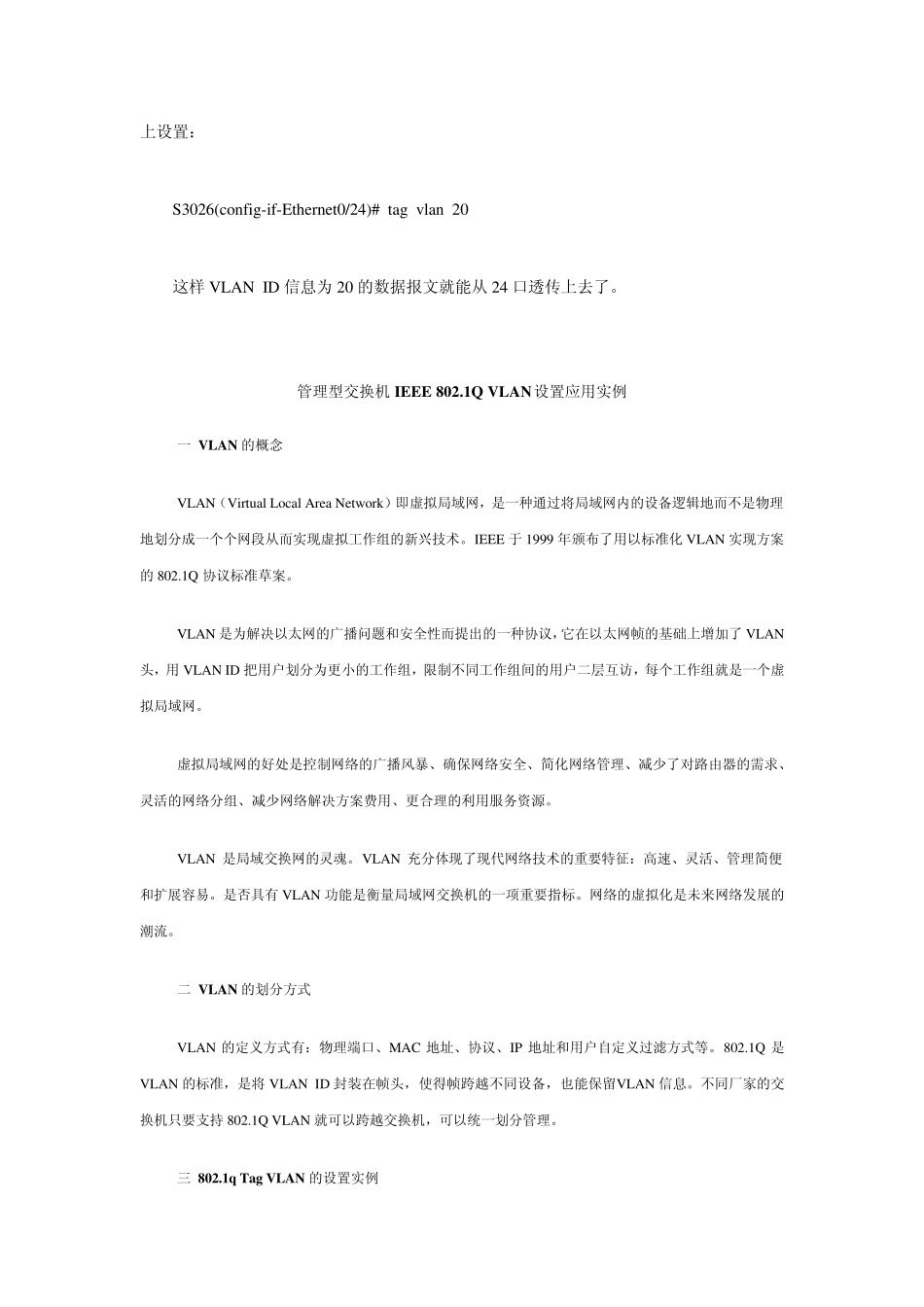

华为3Com 公司交换机Tag VLAN 功能和配置 本文简要介绍了华为3Com 公司以太网交换机的Tag VLAN 的功能和配置，以使用户更加灵活的掌握交换机的VLAN 的概念和应用。 在没有Tag Vlan之前，我们先看一下下面的例子。假设组网如下： 1－10 端口接的都是普通用户，11－23 接的都是商业用户。 要求：普通用户的VLAN 信息不需要上传，而商业用户必须把VLAN 信息上传上去。 对1－23 端口我们可以进行如下配置： 1－10 端口：属于VLAN1； 11－23 端口：各属于一个VLAN。 但是对于上行口24 口我们却没有办法进行配置，因为： 1）、如果我们将它设为UNTAGGED 方式，则商业用户的VLAN 信息无法透传上去； 2）、如果我们将它设为 TAGGED 方式，则普通用户的 VLAN 信息也一起被透传上去； 针对这种情况，一个很好的解决方法就是使用 Tag Vlan： Tag Vlan 是通过软件让一个 UNTAGGED 端口能够透传指定的 VLAN 信息，即在一个 UNTAGGED 端口上一些带指定 VLAN 信息的数据?能够被透传。现在我们就可以在把上行口 24 口划在 VLAN1 中，并在 24 口上配置 Tag Vlan ，让商业用户的 VLAN 信息透传上去，这样就实现了用户的要求。 在 QuidwayS3026/2016/2008 等交换机中提供了一种功能：TAG VLAN。它的主要作用是解决在 Access 端口上透传带 VLAN ID 的数据报文。 考虑如下组网： PC1 是普通用户，接在端口 1 上，属于 VLAN10；PC2 是特殊用户，接在端口 9 上，属于 VLAN20。24 口上行。 要求：普通用户的 VLAN 信息不用透传到上层交换机，而特殊用户的 VLAN 信息要透传到上层交换机。 这样的组网要求我们就可以采用 TAG VLAN 功能来实现。 首先，我们将 1 口和 24 口划分在 VLAN 10 里，然后再在端口 24（为 ACCESS 端口）上设置： S3026(config-if-Ethernet0/24)# tag vlan 20 这样VLAN ID 信息为20 的数据报文就能从24 口透传上去了。 管理型交换机IEEE 802.1Q VLAN设置应用实例 一 VLAN 的概念 VLAN（Virtual Local Area Netw ork）即虚拟局域网，是一种通过将局域网内的设备逻辑地而不是物理地划分成一个个网段从而实现虚拟工作组的新兴技术。IEEE 于1999 年颁布了用以标准化VLAN 实现方案的802.1Q 协议标准草案。 VLAN 是为解决以太网的广播问题和安全性而提出的一种协议，它在以太网帧的基础上增加了VLAN头，用VLAN ID 把用户划分...
