交换机配置—设备初始化配置案例

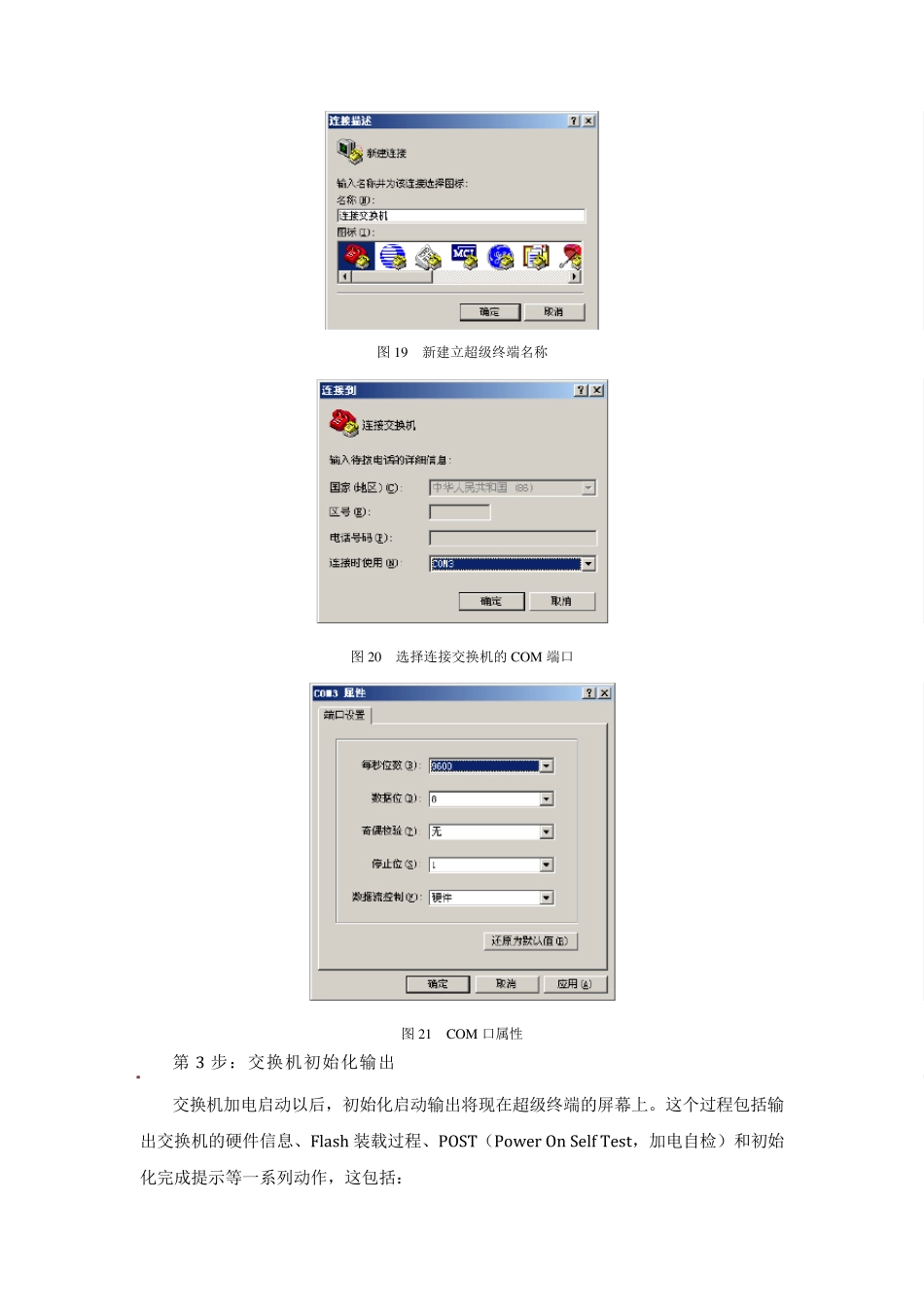

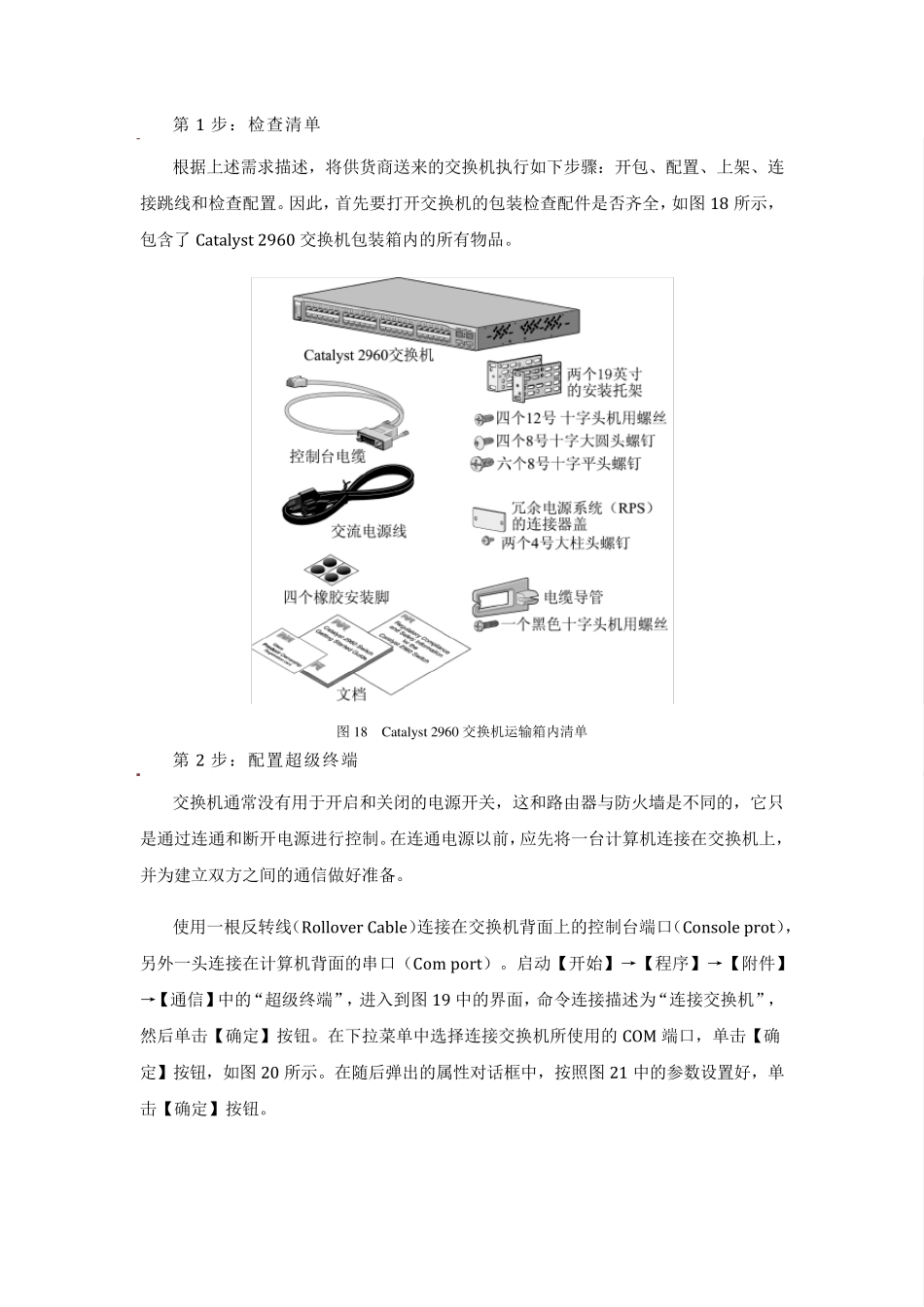

交换机配置—设备初始化配置案例 下面我们来介绍一个交换机初始化配置的案例。某家高科技涂料生产企业，由于企业的规模不断扩大，公司员工人数增加了很多，为了解决办公空间狭小的问题，公司请求区政府相关部门协调解决。由于现在的办公场所与政府旧楼只有一墙之隔，经协商，区委办公室将区政府的旧办公楼的其中两层暂时租借给公司使用。 公司的办公人员进入到旧楼之后，网络接入的数量增加不少。政府旧楼中有一些原来应用的网络设备，但大多由 Hub 和非网管型交换机组成，现有设备的接入能力将不能满足需求。公司决定购置一些新的网络设备，其中包括一台 Catalyst 2960 和另外一台 Catalyst 3560 交换机，需要将交换机配置远程管理功能并将所有客户端接入到交换机。 但由于政府楼中仍然有一些客户端，要求公司这边自己铺设一根光纤到政府楼内。对这些交换机第一期工程的需求很简单，只要配置成远程可以管理的设备即可，然后用双绞线成品跳线将所有客户端通过配线架上的端口连通，最后通过光纤测试两边网络的相互可以访问即可。 在开始部署交换机之前，为了今后能够易于管理和排错，必须对交换机进行配置。那么，交换机的基本配置管理参数都有什么呢？  设备名称；  远程管理和本地管理的密码；  配置管理 IP 地址；  时钟和网络时间协议（Network Time Protocol，NTP）；  启用远程管理服务；  DNS 查找功能。 1．测试交换机 要将一台刚关闭或者由供货商刚刚送来的交换机变成一台网络上具备网络通信功能的设备，这需要一系列的步骤。 第 1 步：检查清单 根据上述需求描述，将供货商送来的交换机执行如下步骤：开包、配置、上架、连接跳线和检查配置。因此，首先要打开交换机的包装检查配件是否齐全，如图 18 所示，包含了 Catalyst 2960 交换机包装箱内的所有物品。 图 18 Cataly st 2960 交换机运输箱内清单 第 2 步：配置超级终端 交换机通常没有用于开启和关闭的电源开关，这和路由器与防火墙是不同的，它只是通过连通和断开电源进行控制。在连通电源以前，应先将一台计算机连接在交换机上，并为建立双方之间的通信做好准备。 使用一根反转线（Rollover Cable）连接在交换机背面上的控制台端口（Console prot），另外一头连接在计算机背面的串口（Com port）。启动【开始】→【程序】→【附件】→【通信】中的“超级终端”，进入到图 19 中的界面，命令连接描述为“连接...
