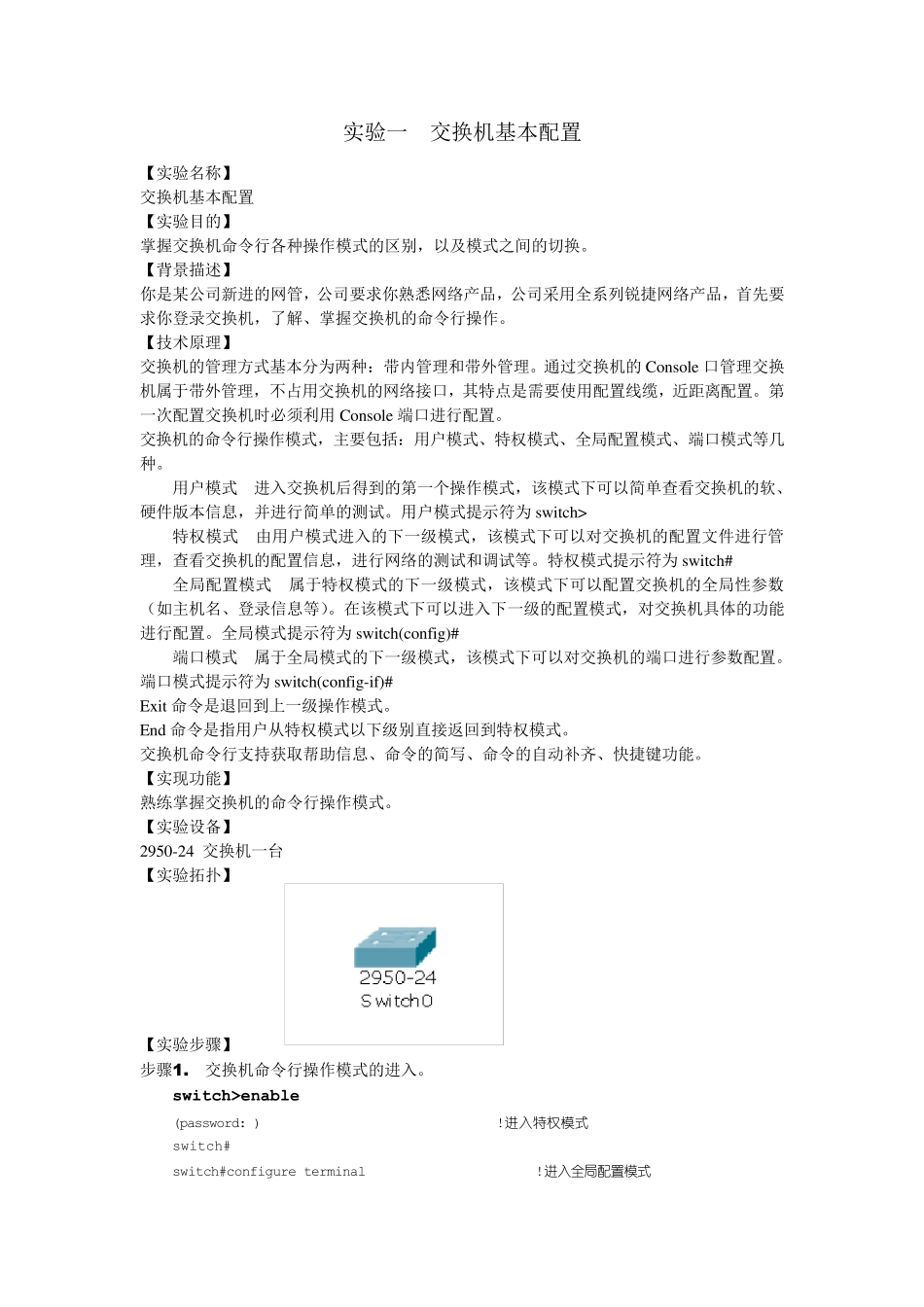

实验一 交换机基本配置 【实验名称】 交换机基本配置 【实验目的】 掌握交换机命令行各种操作模式的区别，以及模式之间的切换。 【背景描述】 你是某公司新进的网管，公司要求你熟悉网络产品，公司采用全系列锐捷网络产品，首先要求你登录交换机，了解、掌握交换机的命令行操作。 【技术原理】 交换机的管理方式基本分为两种：带内管理和带外管理。通过交换机的Console 口管理交换机属于带外管理，不占用交换机的网络接口，其特点是需要使用配置线缆，近距离配置。第一次配置交换机时必须利用Console 端口进行配置。 交换机的命令行操作模式，主要包括：用户模式、特权模式、全局配置模式、端口模式等几种。 用户模式 进入交换机后得到的第一个操作模式，该模式下可以简单查看交换机的软、硬件版本信息，并进行简单的测试。用户模式提示符为 switch> 特权模式 由用户模式进入的下一级模式，该模式下可以对交换机的配置文件进行管理，查看交换机的配置信息，进行网络的测试和调试等。特权模式提示符为 switch# 全局配置模式 属于特权模式的下一级模式，该模式下可以配置交换机的全局性参数（如主机名、登录信息等）。在该模式下可以进入下一级的配置模式，对交换机具体的功能进行配置。全局模式提示符为 switch(config)# 端口模式 属于全局模式的下一级模式，该模式下可以对交换机的端口进行参数配置。端口模式提示符为 switch(config-if)# Exit 命令是退回到上一级操作模式。 End 命令是指用户从 特权模式以下级别直 接返 回到特权模式。 交换机命令行支 持 获 取 帮 助 信息、命令的简写 、命令的自 动 补 齐 、快 捷键 功能。 【实现 功能】 熟练 掌握交换机的命令行操作模式。 【实验设 备 】 2950-24 交换机一台 【实验拓 扑 】 【实验步 骤 】 步 骤 1 . 交换机命令行操作模式的进入。 switch>enable (password: ) !进入特权模式 switch# switch#configure terminal !进入全局配置模式 switch(config)# switch(config)#interface fastethernet 0/5 !进入交换机F0/5 的接口模式 switch(config-if) switch(config-if)#exit !退回到上一级操作模式 switch(config)# switch(config-if)#end !直接退回到特权模式 switch# 步骤2 . 交换机命令行基本功能。 帮 助 信 息 switch> ? !显示当前模式下所有可执行的命令 disable Turn off privi...
